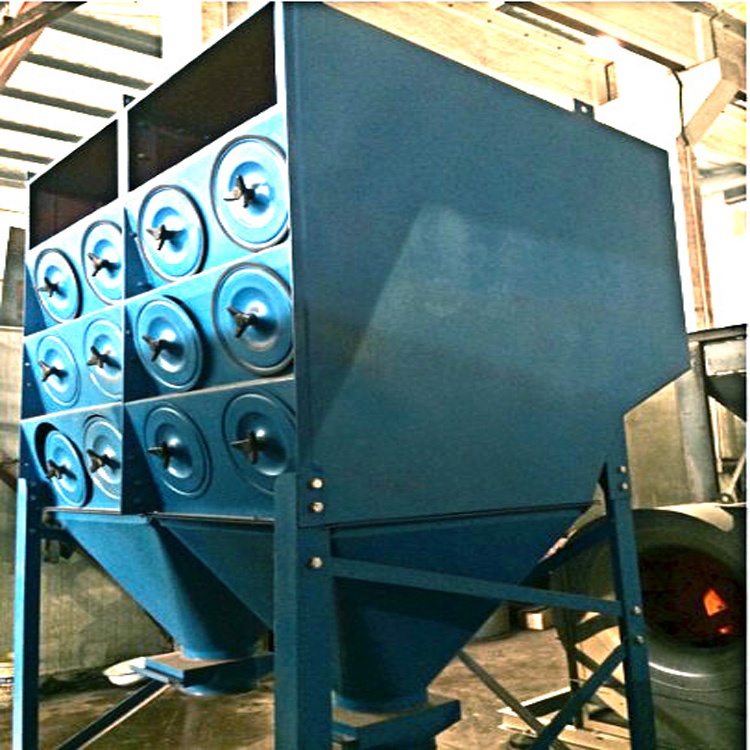

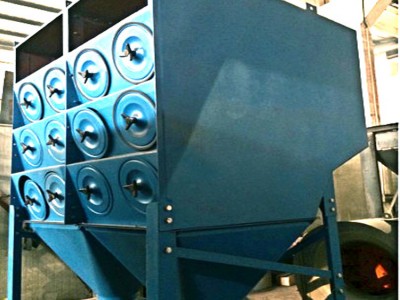

脈沖濾筒除塵器的結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成，類似氣箱脈沖袋除塵結構。

濾筒在除塵器中的布置很重要，既可以垂直布置在箱體花板上，也可以傾斜布置在花板上，從清灰效果看，垂直布置較為合理?；ò逑虏繛檫^濾室，上部為氣箱脈沖室（凈氣室）。在除塵器入口處裝有氣流分布板。

濾筒式除塵器特點：

1、濾筒采用進口聚酯纖維作為濾料，把一層亞微米級的超薄纖維粘附在一般濾料上，并且在該粘附層上纖維間的排列非常緊密，極小的篩孔可把大部分亞微米級的塵粒阻擋在濾料表面；

2、濾料折褶使用，可增大過濾面積，并使除塵器結構更為緊湊，體積小；

3、 濾筒高度小，安裝方便，使用維修工作量??；

4、與同體積除塵器相比，過濾面積相對較大，過濾風速較小，阻力不大；

5、 單機除塵器清灰采用脈沖噴吹在線清灰方式。清灰過程由脈沖控制儀自動控制。除塵器內設置多個濾筒以增加其有效過濾面積，當某個（對）濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他濾筒正常工作，這樣既達到了清灰效果又不影響設備運行，使除塵器可連續運轉；組合式除塵器清灰采用分室離線脈沖自動循環清灰。每個除塵室內設置多個濾筒以增加其有效過濾面積，當某個除塵室內濾筒滿足清灰設定要求時，即啟動噴吹裝置進行清灰，其他除塵室正常工作，這樣既保障了清灰效果又可使除塵器可連續運轉；

6、 除塵效率高（一般可達99.6%以上），操作方便。

脈沖濾筒除塵器的適用范圍：

濾筒除塵器特別適合以下場合：電石爐除塵，鐵合金廠各種電爐除塵；鋼鐵廠煙氣凈化；燃煤鍋爐及電廠小型鍋爐除塵；垃圾焚燒爐除塵；冶煉廠的高溫?zé)煔獬龎m；鋁廠煙氣凈化；水泥廠旋窯窯尾、窯頭除塵；碳黑廠尾氣除塵等，其應用領域以高溫、較大煙氣量為特色。
