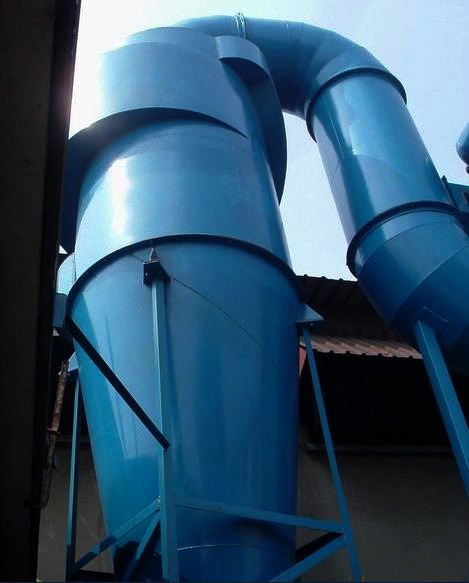

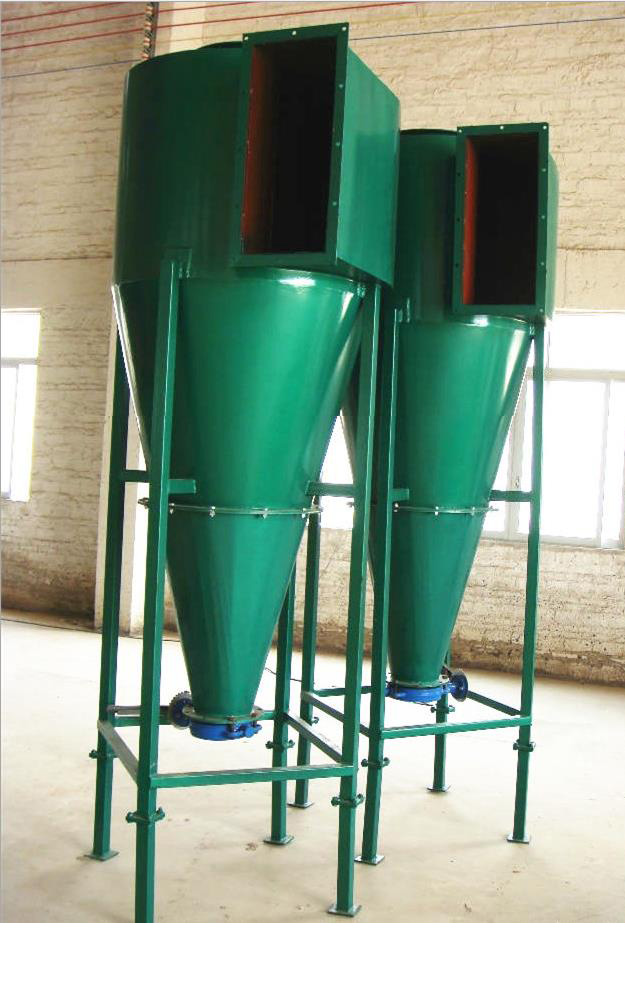

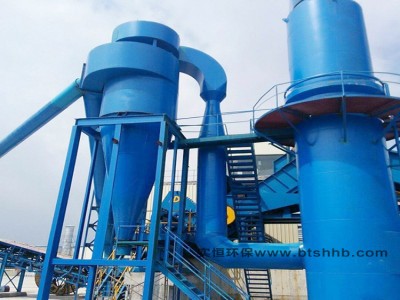

SHX-65型擴散式旋風除塵器是泊頭市實恒除塵設備有限公司開發的新型除塵設備，采用斯泰曼的最高優化系數結構型式。內外殼體與構件使用陶瓷筒塊砌筑，確保了抗磨性能，不但使用壽命有了保證，且減少鋼材用量，降低了裝置造價與維護檢修費用。解決了旋風除塵器磨損的問題。它又稱為倒錐體旋風除塵器，在使用時可使粉塵顆粒避免造成二次揚塵，在工業粉塵除塵領域它除塵效率高，它適用于捕集干燥的非纖維性的顆粒狀粉塵。由于其適應性強而被廣泛應用于冶金、鑄造、建材、化工、糧食、水泥等行業中去，用于捕集干燥的非纖維性顆粒狀粉塵和各種煙塵除塵處理，也可做回收物料設備使用。

擴散式旋風除塵器筒身呈倒圓錐形，減少了含塵氣體自筒身中心短路直接到出口去的可能性，設備本身增加并裝有圓錐形的反射屏裝置，防止兩次氣流將已經分離下來的粉塵重新卷起，并防止粉塵被上升氣流帶出筒體。

產品特點

它具有結構簡單、體積較小、占地面積小、不需要特殊的附屬設備、造價較低、阻力中等、除塵器內無運動部件、操作維修方便等優點。SHDF擴散式旋風除塵器與一般旋風除塵器的區別有兩點：一是具有呈倒錐體形狀的錐體；二是在倒錐體的底部裝有反射屏。產品設計倒錐體的作用是，它其有逐漸增大自錐體壁至錐體中心的距離，減小了含塵氣體由錐體中心短路到排氣管的可能性。反射屏的作用可使已經被分離的粉塵沿著錐體與反射屏之間的環縫落入灰斗，防止上升的凈化氣體重新把細微粉塵卷起并帶走，因而提高了除塵效率，例如，在進口氣速為21m/s、進口氣體含塵濃度為50g/m3時，如無反射屏的除塵效率僅81%～86%；當采用60°反射屏?xí)r，除塵效率為93%～95%，所以反射屏可提高很多除塵效率。反射屏在設計時錐角一般采用60°，經過反復試驗證明了它較45°錐角的反射屏除塵效率明顯提高，且壓力損失較低等優點。

SHX擴散式旋風除塵器的另一特點是產品設計增加一個較大的灰斗。由于顆粒粉塵會夾帶少量氣體從錐體底部旋轉進人灰斗，灰斗圓柱體直徑一般取筒體直徑的1.65倍?；颐嫔喜康目臻g高度取簡體直徑的1倍，這樣灰斗存灰以后粉塵隨之升高會導致氣流攜帶出粉塵，所以，設備工作時應及時清灰或連續排灰。

本產品可適應現場不規則的場地條件，因地置宜的設計布置成方、圓不同的形體，以適應現狀節省資金，也可根據需要設計成磚砌結構殼體，以節省鋼材。
