產品規格書

一、產品簡介

RJ-FV220型單相過/欠壓保護器是我司自主研發生產的一款嵌入式繼電保護產品，產品具有過、欠電壓保護功能，是一款多功能并適用于所有單相電源的保護產品。

RJ-FV220型單相過/欠壓保護器采用嵌入式系統設計，體積小、重量輕、抗沖擊及抗震性強、可靠性高、壽命長，安裝方便；內部電子元器件全部采用進口工業級產品，性能穩定，可適應任何復雜的工作環境。

二、產品圖片

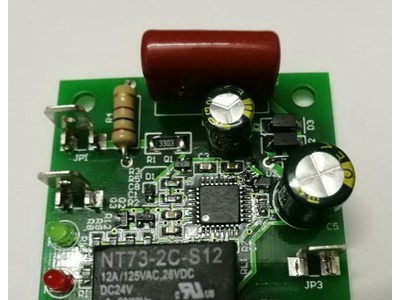

RJ-FV220單相過/欠壓保護器采用250#插片連接方式。

三、產品電氣與環境參數

1、工作電壓：AC130V~AC275V

2、工作電流：45mA，容性負載

3、保護維持：180秒（保護后，二次開機時間）

4、消耗功率：<2W

5、工作溫度：-20℃~+65℃

6、工作濕度：<95%（不結露）

7、工作溫度范圍：-20~+65℃

8、阻燃性能：絕緣材料具有阻燃性能

9、各插片與機殼絕緣電阻：大于300MΩ

10、各插片與機殼之間耐壓：大于3000V/AC

11、相對濕度：0—95%

12、抗沖擊：200m/s2 11ms

13、抗震：10～55mm(雙振幅1.5mm)

14、抗銹性能：各金屬零部件能經受至少24小時的鹽霧試驗

四、產品外形結構尺寸及重量

1、外觀尺寸：50*50*25mm（L*W*H）

2、安裝孔位：40*40mm（L*W）

3、孔徑：4.3mm（*4）

4、表面處理：雙面三防漆

5、重量：約60克

五、產品功能說明

l    過壓保護電壓值為265VAC。保護時間為10秒。電壓恢復值為255V。

l   欠壓電壓值為175VAC；欠壓保護時間為10秒。欠壓分為2檔保護，比欠壓值低15V為失電電壓檢測值（當電壓低于175-15＝160V時，判斷為失電狀態），失電時保護時間為2.5S。電壓恢復值為185V。

l   進入保護狀態后，當電壓恢復正常時，時間大于30秒后保護器重新恢復正常狀態，繼電器觸點閉合。

l   繼電器兩次閉合的時間間隔最短為3分鐘。

指示燈功能說明

l    D6為運行狀態指示燈，綠色；

D6常亮?xí)r，表示保護器輸出正常狀態，繼電器觸點閉合；D6不亮?xí)r，為保護器進入保護狀態，繼電器觸點斷開。

當D6以1.2秒/次閃爍時，為欠壓或過壓狀態；閃爍時間為0.3秒/次時，為失電狀態；閃爍時間為2.4秒/次時，為保護將要解除狀態。

l    D7電源指示燈，紅色，上電時亮起。

250#插片說明

l    供電電源：JP1、JP2

JP1接L，JP2接N，供電范圍為：AC130V~AC275V，50Hz。

l    開關量輸出：JP3、JP4

JP3與JP4為繼電器的常開觸點，可負載電流為3A，在正常狀態時為導通，在常態（不通電狀態）與保護狀態時為斷開。

六、相關的國際和國家標準

●本產品符合GB/T 14048.1-2000、GB14048.5-2008、IEC60947-1:1999。
