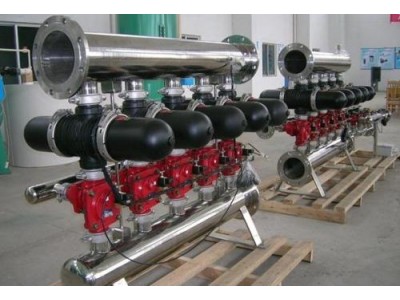

SJY3-5型盤式過濾器采用先進的盤片過濾原理，利用相鄰的盤片之間的溝槽紋交叉點實現對固體顆粒的攔截，它由5組3寸過濾頭通過DN200的不銹鋼管路連接而成，運行時5組過濾頭并聯。在水壓和彈簧的壓力作用下，過濾濾芯的濾盤被壓緊，水從盤片的端面進入，水中的顆粒雜質被壓緊的盤片截留，從而起到過濾的作用。反洗時，其中一組進水閥關閉，排污閥打開，其它4組過濾單元的一部分出水反向進入這組過濾單元，在反洗水壓下促使該過濾芯盤片松開，同時反洗水沿切線方向沖向過濾盤片，導致盤片高速旋轉，使截留在盤片上的雜物在離心力和水流沖洗的共同作用下，脫離盤片，并隨反洗水排出，沖洗過程僅需十幾秒鐘。反洗相當徹底。當一個濾頭反洗結束后，然后依次反洗其他幾組。

      在該設備中濾盤采用100m過濾精度的盤片過濾。

◆控制部分

      過濾器反洗的啟動采用時間和壓差同時控制，工作時間和反洗時間的設定都可現場調整。當壓差或時間達到設定值時控制器按一定順序逐個啟動反洗，清洗完畢后立即投入使用?？刂破髟O(shè)有強制反洗功能，并且通過調節電磁閥上的手動控制按鈕實現對每個過濾頭的手動控制。

設備特點與傳統過濾器相比：

●精確過濾可根據用水要求選擇不同精度的過濾疊片，有20μ、55μ、100μ、130μ、200μ、400μ等多種規格。

●高效反洗告訴和徹底的反洗，只需7-15秒左右即可完成，反洗耗水量低于過濾水量的0.5%。

●全自動運行，連續出水在過濾器組套內，反洗過程輪流交替進行，工作、反洗狀態之間自動切換，可確保連續出水，系統壓損小。

●標準模塊化系統設計，用戶可按需配置，簡單靈活，互換性強。

●節省占地可靈活利用邊角空間，因地制宜安裝，占地很少。如300m3/h的處理水量，一般水質，過濾為等級100μ的設備占地僅為3m3。

●運行可靠維護簡單幾乎不需日常維護，安裝操作方便，部件100%經工廠檢測和試運轉，不需專用工具，所需備品備件很少。

●使用壽命長高科技塑料過濾芯堅固、無磨損、無腐蝕，經多年工業實用驗證，過濾和反洗效果不會隨時間而變差。
