概述 　　　

    目前輸電及配電系統中，隨著大量非線性負荷用電設備的增加，注入電網中的諧波也隨之增加，引起了電壓及電流的波形畸變。諧波問題已經越來越普遍。傳統的低壓無功補償裝置TSC（晶閘管投切電容器組）實現電容器快速無觸點投切，但諧波的存在會使電容器與系統發生并聯諧振，使諧波電流放大導致電容器損壞或晶閘管燒損，該問題在低壓配電系統中頻繁發生。而供電系統常用的方法是采用接觸器手動投切電力濾波器來消除諧波，自動化水平極低，動作慢，無法做到適時投切。針對以上問題，我公司研制開發了低壓動態無功補償濾波成套裝置（用晶閘管投切濾波器），實現了電壓、無功、諧波的綜合治理。

⊙ SSGHJ型無功補償裝置采用接觸器型投切開關，組與組投切需要一定時間，以保證電容器充分的充放電，但裝置的造價較低。適用于負荷相對穩定的低壓變電所、低壓配電室以及箱式變電站的集中補償，不適合于閃變負荷。

⊙ SSQZ型低壓動態無功投切裝置采用晶閘開關型投切開關，可以有效的抑制涌流和過電壓的產生好，使電容器可頻繁的投切。響應時間快。主要用于吊車、電梯、點焊機、攪拌機、扎鋼廠等負荷變化快的設備進行補償。該控制模式一獲得國家專利技術。

⊙ SSGHZ型補償裝置采用復合開關型補償模塊，工作方式為可控硅投切電容器組、接觸器運行，既有接觸器補償裝置無功耗特點，又兼?zhèn)淞司чl管式補償裝置無涌流的優點，是比較；理想的無功補償裝置，適用于對各類型的負載進行無功補償

裝置的功能

穩定電壓，保障電能質量合格。動態無功補償，提高功率因數。 濾除諧波電流，降低設備溫度。

提高設備使用壽命。 提高功率因數，節約電能，避免罰款。 提高容量利用率，增大的負載能力。

裝置的特點

本低壓動態無功補償濾波成套裝置兼有TSC和電力濾波器的雙重功能特點，是一種先進、獨特的晶閘管柔性投切技術

1、通過控制晶閘管實現各次濾波器組無觸點自動投切，采用先進的晶閘管柔性投切技術（FACTF）和特殊工藝設計的濾波器，避免了傳統接觸器投切及晶閘管過零投切時產生的涌流、暫態沖擊，無需放電即可再投。延長了動態補償系統的使用壽命。

2、不僅可以自動跟蹤系統無功負荷變化，進行快速無功補償，還可以濾除電力系統中的諧波電流，保證用戶功率因數在規定的范圍內。并且由于電容器與電抗器串聯，避免了諧波的放大問題。

3、濾波器組由控制器控制投切，提高了濾波器組的快速響應能力，可根據配電系統的負荷情況動態頻繁的投切。動態響應時間不超過20ms。

4、功能強大、易于調試的液晶顯示控制器，可實時顯示系統電壓、功率因數、投入系統濾波器的組數、補償電流等數據?？蓪?duì)功率因數、過壓值、失壓值、過流值、諧波畸變率值、投切延時等參數進行編程。有過壓、過流、欠流、設備溫度60℃等報警功能。

5、根據三相平衡負荷和不對稱負荷可實現三相或分相投切

6、根據客戶系統專門設計，濾波效果明顯，補償后功率因數不低于0.93 低壓動態無功補償濾波成套裝置所采用的晶閘管投切電力濾波器這一新技術的應用，為配電系統提供了一種動態補償提高功率因數、濾除諧波及穩定電壓改善電能質量，降損節能的新手段。

裝置的優點

1、準確的測量及完善的設計

設計濾波器的首要條件是諧波測量的準確性，有了準確的測量加上完善的設計才能得到良好的濾波效果。北京思能達電力技術有限公司采用的A級精度的電能質量測試儀保證了測量的準確性，采用的高端設計和仿真軟件有效的保證了設計的完善性和可靠性。

     晶閘管電壓過零觸發時的波形

2、可靠的晶閘管觸發

我公司研制開發的晶閘管觸發控制器，采用晶閘管柔性投切技術（FACTF）。這種技術可有效的解決采用傳統晶閘管電壓過零投切技術時產生的過電壓、過電流、暫態沖擊等問題。充分解決了晶閘管觸發可靠性低、波形畸變、晶閘管損壞的問題。

     晶閘管柔性觸發技術的波形

3、完善的保護

可以實現長期免維護。保護功能包括濾波器組過電流保護、晶閘管兩級過熱保護、過壓保護、欠電壓保護。運行可靠性高。

裝置的適用范圍

該裝置廣泛應用于電力、鋼鐵、煤礦、鐵道、石油、機械、化工、造船、港口、輕工、建材、礦山等低壓380v、660v、1000V供配電系統中，要求動態無功補償且需要抑制或治理諧波的場合，尤其適用于軋機、電焊機、起重機、電梯、行車等有諧波，無功負荷較大且波動頻繁的場合。
電網基波頻率：50Hz；
相對濕度： <85%（環境溫度為25 °C ）；
大氣壓力： 80～110kPa（海拔2000米以下）；
海拔高度：≤2000m；
安裝場所應無劇烈的機械震動；
安裝場所應無導電性或爆炸性塵埃；應無強電場或強磁場；
安裝場所應無損壞絕緣及服飾金屬的有害氣體及蒸汽；
安裝場所不受陽光直接照射，無雨雪及嚴重霉菌侵襲；
安裝傾斜度不大于5o。

主要技術指標　

額定電壓： 400V、660V、1000；
動態響應時間： <20ms
投切級數： 3~23級
環境溫度：－25°C ～45°C
額定測量電壓：400V／100V；
額定測量電流：5A；
諧波測量范圍：1－25次諧波；
精度：電流、電壓0.5級；功率：1.5級；
基波無功補償：基波功率因數可達0.9～0.95以上；
諧波率除率: 標準調諧型：≥50%；
非標濾波型：滿足國家標準《電能質量 公用電網諧波》的要求；
整機功耗：≤0.6%裝置容量。

各應用類型的工作原理

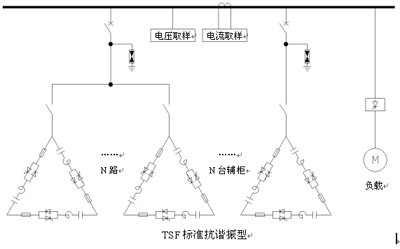

標準抗諧振型（串有6%或12%電抗器）： 主要適用于含有少量諧波，負荷變化較快的系統中，一般情況下，在這種系統中，單純投切電容器組方式的無功補償裝置會引起并聯電容器足與系統發生并聯諧振，導致諧波放大，以致電壓電流的畸變更加嚴重，甚至使電容器溫度增大，縮短電容器的使用壽命。為解決以上問題，在諧波含量少于30%的系統中，無功補償裝置應該串聯抗諧振電抗器，使并聯電容器的諧振頻率低于最低次諧波的頻率，避開諧振頻率，避免諧波放大。我們的串有6%獲12%電抗器的標準抗諧振型的TSF在保證功率因數提高到0.95以上的前提下具有一定的諧波率除功能。

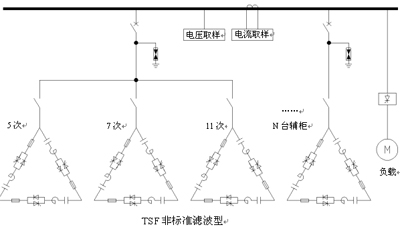

非標濾波型（特殊設計濾波器調諧到某一頻率）

適用于含有較大量諧波的系統中。TSF裝置有濾波電容器和濾波電抗器組成LC濾波回路，調節L-C回路在某一諧波頻率呈非常低的阻抗而能吸收大部分的諧波電流。更具不同的系統情況可設計成不同方式、不同諧振頻率不同容量的諧波濾波器。非標濾波興需特殊設計。諧波濾除旅可達65%以上?！　　?br />

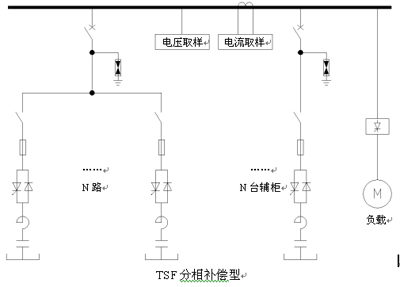

分相補償型

在有些電網中存在三相不平衡的情況，尤其以電焊機車間最明顯，若三相一起補償則會在某相造成欠補償、在某相造成過補償。為解決這一問題，需采取三相分相補償?shù)姆绞健！　?nbsp;

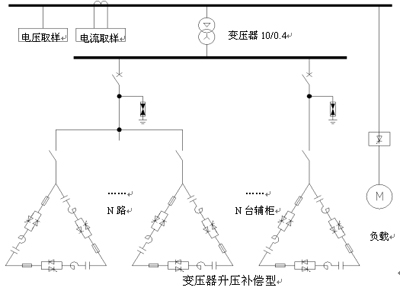

變壓器升壓補償型（10KV/0.4KV,35KV/0.4KV）

在一些高壓場合需動態的補償無共和濾波諧波，則需給低壓TSF配上升壓變壓器即可給高壓負荷動態無功補償又可濾出一定量的諧　波。

注：補償容量大于360kvar時，采用兩個柜體，大于540Kvar時采用三個柜體，依此類推。
