線路距離保護

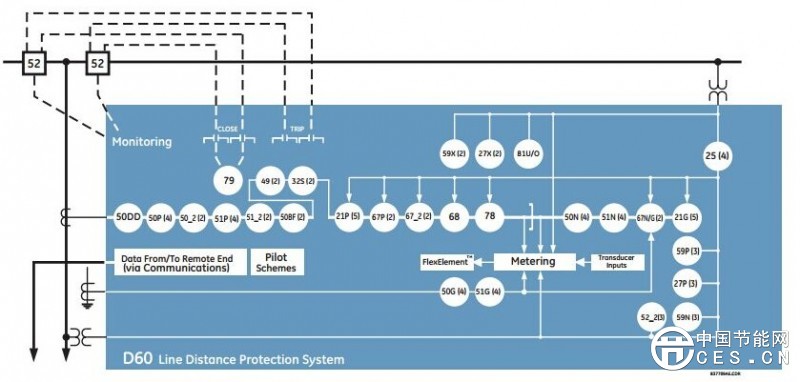

保護接線圖：



主要優點： 1.傳輸線路全功能保護系統－5段接地及相間保護，提供5種輔助縱聯方案
           2.使用多位通訊方案增強單相跳閘應用
           3.易于滿足穩定性要求－高速單相/三相跳閘和重合閘
           4.在串聯補償線路上可實現可靠動作
           5.可靠性世界范圍內廣泛接受，優良的性能源于多年的現場運行經驗
           6.在外部故障條件下安全動作
           7.緊湊的結構設計降低安裝空間要求－多功能裝置集成保護與控制功能，裝置還配有可編程按鈕， 狀態指示LED以及通訊接口
           8.節約維護成本并簡化維護過程－模塊化結構設計，通用硬件，即插即用模塊，減少備品備件庫存量
           9.應用具有極強的靈活性－多I/O選擇，可編程邏輯（FlexLogicTM），模塊化設計，可以滿足用戶特殊的具有個性化的應用要求
           10.縮短系統事件分析時間并實現成本降低－順序事件報告，錄波，數據記錄，IRIG-B時間同步
           11.使用快速通訊降低配線與安裝成本－繼電器間的輸入與輸出數據交換實現繼電器與繼電器聯動
           12.嵌入IEC61850規約－無需外配規約轉換設備

用途：     1.用作任何電壓等級的架空傳輸線路保護，包括串聯補償線路，可實施單相和三相跳閘
           2.在一個半斷路器配置方案或環形母線配置方案中，最多可實現四次單相/三相斷路器自動重合閘
           3.完全支持多個斷路器應用方案（例如，環形母線，1 1/2斷路器配置）

保護控制： 1.五段相間與接地距離保護

           2.縱聯方案以及多段距離后備
           3.失步跳閘與系統振蕩閉鎖
           4.線路跳閘
           5.相方向、中性點、負序過電流
           6.具有雙斷路器自動重合閘和同步檢測功能的單相或三相跳閘/重合方案
           7.斷路器失靈
監視測量： 1.斷路器狀態監視，包括斷路器拉弧電流以及跳閘計數器
           2.測量－電流， 電壓， 功率， 電能， 頻率
           3.錄波－每個周波64個采樣， 最多64次記錄
           4.事件記錄－1024次帶時間標簽的事件記錄， 0.5毫秒數字輸入掃描
           5.數據記錄－用戶可選擇采樣速率， 最多16個通道
           6.故障測距
