一、中鋼馬礦院工程設計院簡介
   為適應礦山科技發展的要求，該院集中全院的技術力量，于1988年組建了工程設計所，并取得冶金行業乙級設計資質，開展了中型及中型以下礦山建設工程設計、礦山改擴建工程設計和專項礦山治理工程設計等項目。隨著工程設計業績的提升，2004年工程設計資質晉升為甲級，并承擔了包括“安徽草樓礦業有限責任公司草樓鐵礦200萬t/a采選工程設計”在內的近20個大中型礦山建設工程的設計任務，受到了礦山企業的好評。
   2005年12月該院成立工程設計院，由原采礦工程研究所、選礦工程研究所、安全環保研究所和土建設計室等研究設計部門的部分技術人員組建而成，專業涵蓋：礦山地質、水文地質、工程地質、巖石力學、采礦工程、礦井建設、礦山機械、選礦工程、總圖、電氣、通訊、通風、土建、水工、采暖、安全、環保、概算、技經等，現有職工（含返聘人員）85人，其中教授級高工5人，高級工程師 34人，享受國務院政府特殊津貼專家3人。
   工程設計院目前具有工程設計冶金行業（礦山）甲級資質、工程設計市政公用行業（環境衛生）甲級資質、工程勘察專業巖土工程甲級資質、安全評價綜合甲級資質、礦山工程監理乙級資質、非金屬礦山工程設計乙級資質等。
   二、中鋼馬礦院工程設計院的技術優勢
   1、礦山技術創新取得大量有價值的科研新成果
   建院49年以來，該院廣大工程技術人員，把握礦山開采技術發展方向，不僅為冶金礦山行業提供技術支撐，解決礦山企業存在的各類技術難題，還在國內礦山企業的大力支持和配合下，通過技術創新和現場試驗應用，取得了大量有價值的科研新成果，推動了礦山開采技術水平的不斷提高，尤其是在“九·五”和“十一·五”期間，在充分吸收國外礦山先進技術的基礎上，開展了包括地質、采礦、選礦、礦山自動控制、安全環保等系列的礦山科技攻關，并在地下礦山安全高效開采、地下礦山深井開采、露天礦山陡坡鐵路運輸、露天礦山高臺階開采、高陡邊坡、排土場、尾礦庫、礦山工程爆破、選礦提質降雜、選礦自動控制和多級機站通風系統、礦山污水處理、污水處理藥劑等領域取得突破，推動了礦山技術水平的提高。
   2、最新科研成果能夠及時在礦山設計得到應用
   當前國內以科研為主導從事礦山工程設計的單位較少，中鋼馬礦院在從事幾十年科研工作的基礎上，于1988年開始礦山工程設計工作，設計人員把從事科研中解決實際問題的思維方式應用于礦山設計，使該院完成的礦山設計更適合礦山實際，同時，該院設計人員還將取得的最新科研成果應用到礦山設計中，促進了礦山新技術的應用。
   該院在滿足傳統的礦山安全生產技術要求的基礎上，以科研的思維和理念，跟蹤當今國內外礦山技術發展方向，將礦山設計的重點放在了如何實現安全生產、如何使設計的系統更加完善和提供的設計方案更優、如何提高礦山生產效率、如何達產達標上，使該院提交的礦山設計產品在滿足礦山安全生產要求以外，還有了很多技術創新，使其礦山設計產品的適應性更強、技術水平更先進。
   3、具有較強解決改建或擴建礦山存在問題的能力
   對于改建或擴建礦山，其目的是為了擴大礦山生產規?；蚋倪M(jìn)淘汰相對落后的技術狀況和生產工藝、提高礦山生產效率、降低礦山生產成本。這些礦山通常對先進礦山技術的敏感性較強，都非常迫切需要這些先進的礦山生產技術。而該院長期從事礦山的技術研究和開發工作，與礦山企業結合極為緊密，積累了解決和處理礦山生產過程中出現問題的能力。
   三、中鋼馬礦院工程設計院選礦設計成果
   工程設計院成立6年以來，選礦工程設計秉承”科學嚴謹、優質高效、服務生產”的理念，先后承接并完成了內蒙黑鷹山鐵礦年處理量80萬噸選礦廠設計，江蘇南鋼草樓鐵礦年處理量300萬噸選礦廠設計、青海西鋼洪水河年處理量80萬噸選礦廠設計、福建天寶鉬礦日處理2500噸選礦廠設計、安徽富凱付老莊鐵礦年處理量200萬噸采選工程、中鋼安徽劉塘坊鐵礦年處理量150萬噸選礦廠設計、陜西略鋼鐵礦年處理量140萬噸選礦廠設計、吉林通鋼塔東鐵礦年產500萬噸選礦廠設計、山東黃金昌邑鐵礦年產200萬噸選礦廠設計和山東東平鐵礦年處理量200萬噸選礦廠設計等一批大、中、小型金屬礦山選廠新、改建工程項目，并得到了業主的認可和好評。經過多年的技術積累和設計實踐，選礦工程設計必將為客戶提供更加優質的技術支持和專業服務。
   四、選礦設計典范工程
   為推動創新科研成果能夠迅速轉化成現實生產力，該院在發展實踐中，逐步探索出“以工程化建設為驅動，科研和設計為兩翼”的發展模式，將科研成果以工程總承包、工程設計等方式向礦山企業迅速推廣，完成了一系列具有典型代表意義的工程設計項目。
1、黑鷹山鐵礦選礦廠設計
   黑鷹山鐵礦始建于1988年，為一小型露天開采礦山，2003年開始由內蒙古慶華集團額濟納礦業科技有限責任公司經營。礦山實際采礦能力60萬t/a以上（富礦+貧礦），其中一部分富礦和貧礦外銷或自行處理，剩余一部分貧礦（TFe<40%）堆存于礦山，目前堆存礦石已有400萬t，預計到2018年可達1000萬t。為開發利用這部分低品位鐵礦石，公司委托該院進行選礦廠設計，設計規模為：80萬t/a，服務年限12年。黑鷹山鐵礦礦石屬假象赤鐵礦―赤鐵礦型鐵礦石，鐵品位為36.10%。根據礦石性質和選礦試驗結果，選礦廠設計產品為單一磁鐵精礦，精礦年產量為28.61萬，精礦鐵品位為61.19%。選礦廠采用三段一閉路破碎篩分流程、兩段磨礦、兩段弱磁選-兩段強磁選-螺旋溜槽重選選別流程。
   該工藝具有以下優點：
   ①“階段磨礦-階段選別”流程，可在磨選過程中拋棄大量合格尾礦，減少下一步工藝處理量，降低選廠能耗、鋼耗、提高選廠產能。同時，階段磨礦有助于鐵礦物單體解離，提高精礦指標。
   ②高頻細篩提前選出粗粒低品位礦石返回再磨，減少下一步磁選給礦量，提高設備處理效率，同時細篩能夠起到預先篩分和檢查篩分的作用。
   ③強磁選可進一步拋掉多余合格尾礦，重選（螺旋溜槽）處理磁選精礦，可提高精礦品位，且具有投資少、對環境污染小等優點。

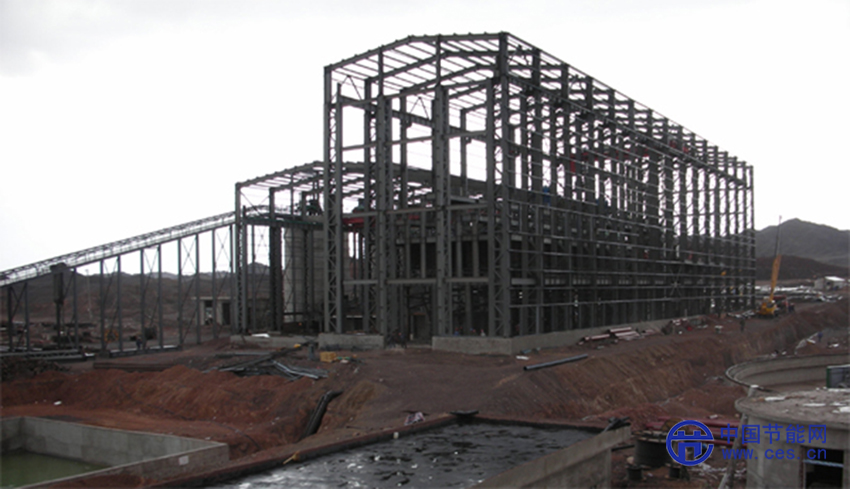

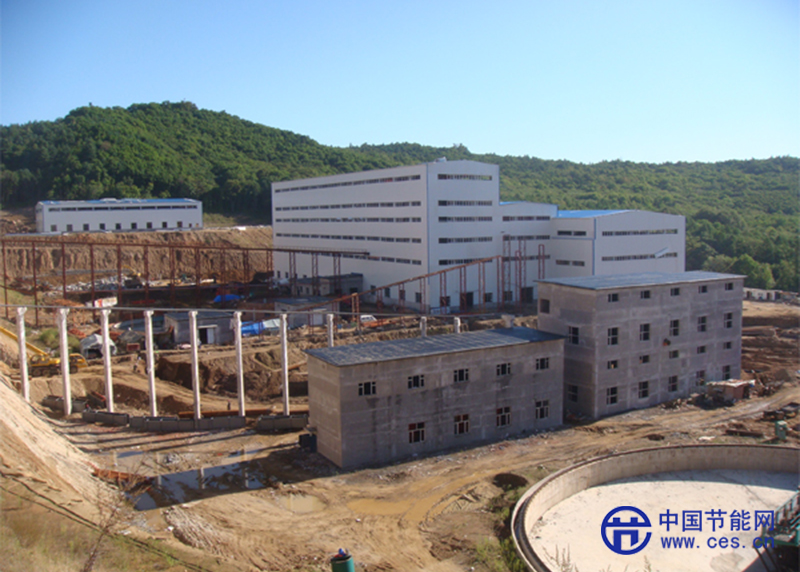

   黑鷹山鐵礦選礦廠施工工程
   2、草樓鐵礦選礦廠設計

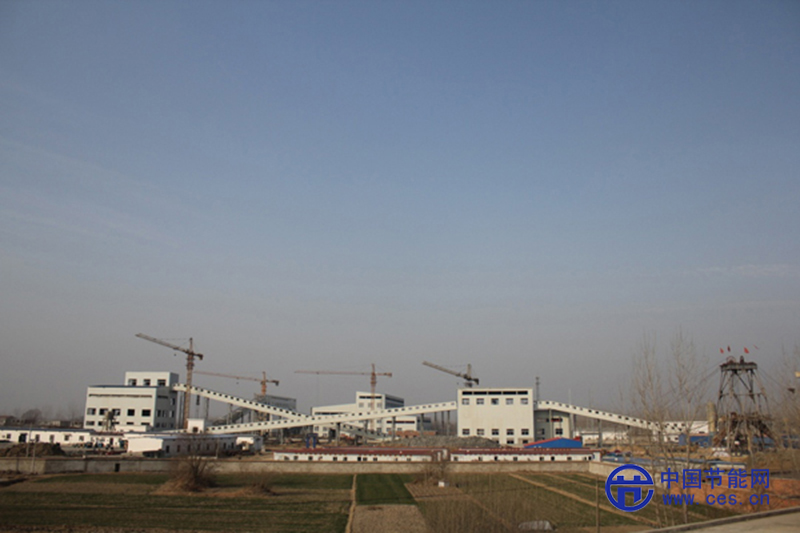

   安徽金安礦業有限公司成立于2003年，由南京鋼鐵聯合有限公司與香港金騰公司共同出資設立，公司位于安徽省霍丘縣境內，其擁有的草樓鐵礦礦石儲量8600萬噸，為單一磁鐵礦床。2003年9月金安礦業公司與我院簽訂草樓鐵礦200萬噸/年采選工程設計合同，選礦廠基建工程從2005年開始實施，2006年一期工程相繼完工，2007年下半年先后完成二期工程，2008年公司又完成了選礦300萬噸擴產改造，目前選礦廠實際生產規模為350萬噸。
   草樓鐵礦礦石為單一磁鐵礦，硫、磷、硅等有害元素含量低，屬國內罕見的優質鋼鐵冶金原料，礦石易磨易選。選礦設計采用三段一閉路破碎篩分流程、干式預選、兩段磨礦、單一弱磁選-高頻細篩-篩下弱磁選-篩上再磨再選選別流程，最終鐵精礦品位為66.50%，鐵回收率為80%。該工藝特點：
   ①礦石中磁鐵礦嵌布粒度大，干式預選可提前拋棄合格低品位尾礦，減少一段磨機給礦量。
   ②階段磨礦、階段弱磁選實現了能收早收，能拋早拋。
   ③高頻細篩起到預先篩分和檢查篩分的作用，提前將粗細顆粒分級，降低二段磨機負荷，提高單位處理量。
   ④精礦濃縮采用濃縮磁選機代替常規濃縮機，其占地面積小、效率高、配置高差小。
   3、洪水河鐵礦選礦廠設計
   青海西鋼礦業有限公司洪水河鐵礦位于青海省東昆侖山脈東段布爾漢布達山北坡的洪水河中游，鐵礦資源總儲量為1211萬噸，礦石平均品味31.03%。2009年，青海西鋼礦業有限公司與我院簽訂項目設計合同，選礦廠設計年處理鐵礦石80萬噸，年生產鐵精粉26萬噸，平均品位60%。此項目是2010年青海省重點工程項目，是青海西寧特鋼戰略資源開發的主要部分。
   該項目通過前期一系列的工程規劃、設計、選型、施工和調試工作，工程僅歷時一年時間，就取得了預期效果。項目于2011年1月20日順利投產，同年6月選礦廠鐵精礦的生產量已達到了2.05萬噸，鐵精礦平均品位從計劃的60%提高到62.37%。目前選礦廠設計采用三段一閉路破碎篩分流程、三段磨礦、弱磁選-強磁選-反浮選選別流程。該工藝流程具有以下優點：
   ①細磨是選別的關鍵，采用階段磨選實現能收早收，能拋早拋，礦石最終磨礦粒度為-0.043mm占90%。
   ②設計采用弱磁-強磁-反浮選聯合工藝回收磁鐵礦、赤鐵礦，流程合理，工藝指標好。強磁起到提前拋尾作用，反浮選既可提高精礦鐵品位，又可降低精礦中磷含量，利于精礦指標的提高。

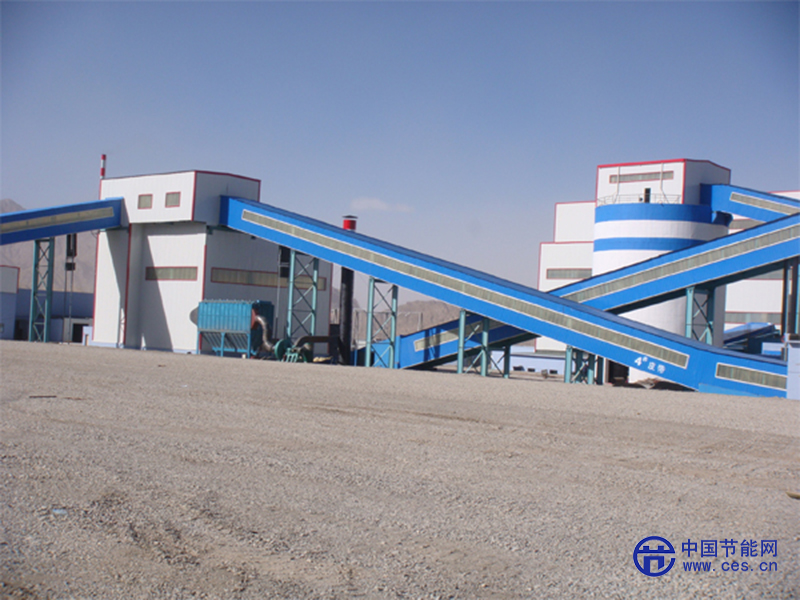

洪水河鐵礦選礦廠
   4、天寶鉬礦選礦廠設計

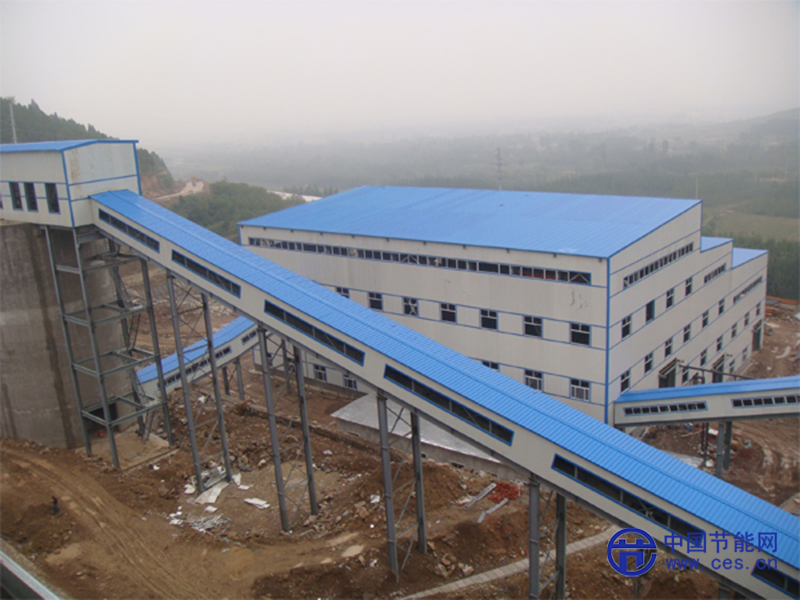

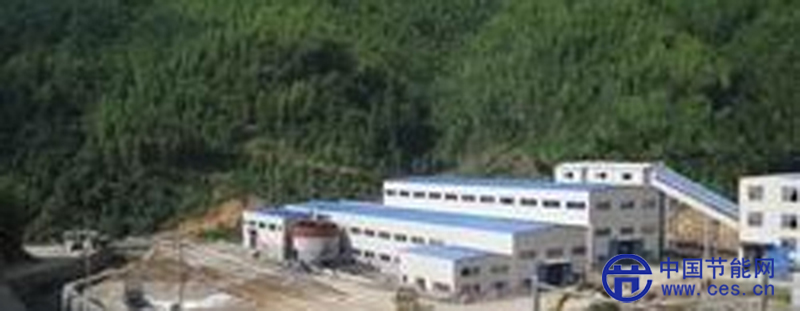

   福建天寶礦業集團股份有限公司是國內發展最快的集探、采、選于一體的民營礦業企業之一，也是華東地區最大的民營礦業企業之一。公司旗下的古田天寶礦業有限公司創立于2002年5月，位于福建省古田縣鳳埔鄉境內，主要開發古田西朝鉬礦。2008年，我院承接該公司2500t/a選礦廠擴建改造工程，使其成為原礦處理量達到4000t/a的大型有色選礦廠。該項目時間安排緊，要求設計方在最短時間內交付選礦廠施工圖圖紙，并力爭第二年選礦廠能夠投產運行。目前，該工程已順利按照合同完成。
   該選礦廠設計采用：三段一閉路破碎篩分流程、階段磨礦、階段浮選選別流程，即：一段磨礦分級溢流進入一段浮選系統，經粗選、掃選，其精礦進入立磨-分級系統，后經八次精選浮選，浮選精礦經壓濾得到最終成品。
二段磨礦流程引入立磨工藝，對礦石進行細磨，從而獲得較好指標，同時降低了生產能耗，提高了鉬精礦回收率。本設計為改造擴建工程，在充分考慮利用舊有設施的基礎上，達到了設計工藝的優化配置，為礦山企業帶來了較好的收益。
   5、付老莊鐵礦選礦廠設計
   安徽富凱礦業有限公司由安徽地礦投資公司和上海杭鋼凱暄礦產資源公司于2008年3月共同出資組建成立，安徽地礦投資公司控股。公司轄下霍邱縣付老莊鐵礦采選工程項目作為安徽省發改委批準的礦山開采加工項目，也是安徽省“861”計劃重點項目。工程位于霍邱縣周集鎮，礦床資源量為5000萬噸。付老莊鐵礦是以磁鐵礦為主，含硅酸鐵、赤（褐）鐵礦、碳酸鐵等的貧磁鐵礦床，全鐵品位為29.3%。
   2008年我院承接安徽霍邱付老莊鐵礦設計，該項目也是繼草樓鐵礦后我院在霍邱地區正式承接的第二個200萬噸級大型礦山設計。項目計劃投資13億元，其中工程建設投資7.2億元。項目建成投產后，將形成年采選礦石200萬噸，產鐵精粉近70萬噸的能力。選礦廠設計采用三段一閉路破碎篩分流程、干式預選、兩段磨礦、細篩-弱磁選選別流程。該工藝流程特點：
   ①篩分流程中篩下干式預選可減少一段磨礦量，篩上干式預選可減少了細碎給礦量，預選能有效降低能耗，提高設備處理能力。
   ②高頻細篩粗細分級，提前選出粗粒尾礦進行再磨，細粒進行磁選，增強了設備處理量。
   ③尾礦處理采用高效濃密機，占地少，效率高，處理量大、綜合成本低。
   6、劉塘坊鐵礦選礦廠設計
   中鋼集團安徽劉塘坊礦業有限公司創建于2007年， 公司以礦山采掘、礦石加工及礦產品銷售為主要業務，是一座中型采選聯合礦山企業，屬安徽省“861”計劃重點企業。劉塘坊鐵礦探礦權內累計查明資源量約7428萬噸，其中工業儲量4900萬噸，遠景儲量2600萬噸，屬中型礦山。鐵礦目的礦物是以磁鐵礦為主，含赤（褐）鐵礦、碳酸鐵、硅酸鐵等的沉積變質貧磁鐵礦，礦石中硫、磷、硅等有害元素含量低。公司于2010年與我院簽訂中鋼劉塘坊礦業選礦廠工程總承包合同，由中鋼馬礦院提供選礦廠及其配套的公用輔助設施工程，負責該工程從設計、施工、安全、質量、設備、安裝、調試、無負荷聯運試車、到投產后驗收等全過程的工程管理總承包。
   選礦廠設計生產規模為150萬t/a，礦山服務年限19年。設計流程為：三段一閉路破碎篩分流程、干式、濕式聯合預選、兩段磨礦、細篩-弱磁選選別流程。該工藝流程特點：
   ①設計采用干式、濕式聯合預選工藝，篩下濕式預選可大幅減少一段入磨量，篩上干式預選可拋出大量廢石，減少了細碎給礦量，預選起到提效降能作用。
   ②高頻細篩粗細分級，篩下細粒磁選，獲得合格產品；篩上粗粒再磨再選，提高設備處理量。
   ③尾礦處理采用高效濃密機，占地少，效率高，能滿足工藝特點，適應選廠工業場地和尾礦處理要求。
   7、略鋼鐵礦選礦廠設計

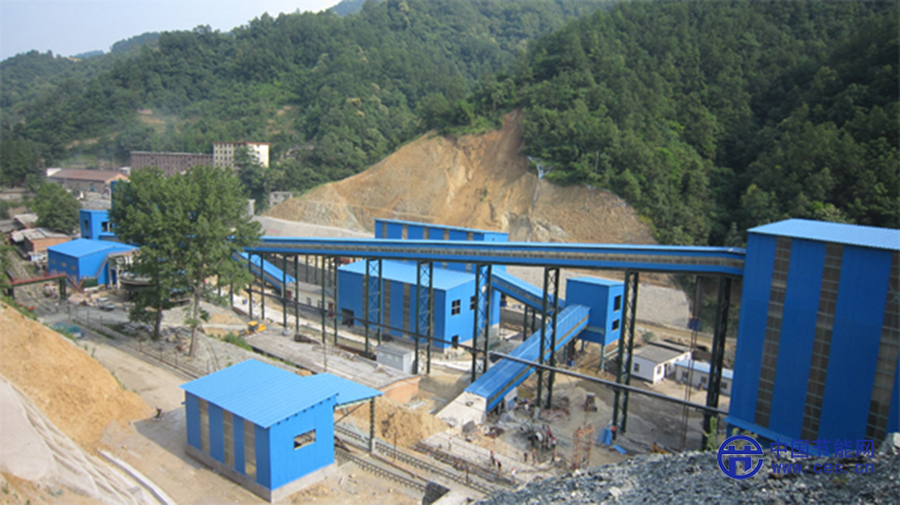

   實施西部大開發戰略，加快中西部地區發展，是我國現代化戰略的重要組成部分。位于陜甘川三省交匯地區的略陽鋼鐵有限公司占有著先天的地理優勢和資源優勢。近年，略鋼不斷擴展產能，對鐵精礦需求越來越大。為滿足略鋼生產需要，2007年，漢中嘉陵礦業有限公司（略鋼控股）與馬鞍山礦山研究院簽訂黑魚選礦廠工程設計合同，擬對魚洞子鐵礦床進行開發利用。選礦廠設計規模為70萬t/a，其中破碎篩分系統處理量為140萬t/a，磨選系統處理量為70萬t/a。經過三年多的辛勤工作，黑魚選礦廠于2011年6月，完成首次帶料試車。2011年12月8日，設計年產鐵精礦25萬t/a的黑魚選礦廠順利通過工程竣工驗收。
   該選礦廠設計采用三段一閉路破碎篩分流程、干式預選、兩段磨礦、單一弱磁選-高頻細篩-篩下弱磁選-篩上再磨再選選別流程。該工藝流程特點：
   ①干式磁選拋尾可提前拋掉合格的低品位尾礦，減少磨機入磨量。
   ②階段磨選實現能收早收，能拋早拋。
   ③高頻細篩處理量大、效率高、實現粗細顆粒分級，起到預先篩分和檢查篩分的作用。細篩提前選出高品位精礦，篩上給入二段球磨，減少二段磨礦量，降低設備能耗。
   ④尾礦處理采用進口高效濃密機，占地少、處理量大、能充分利用地形，提高尾礦處理效率。
   8、吉林塔東鐵礦選礦廠設計
   2007年10月8日，中鋼集團馬鞍山礦山研究院與吉林通鋼集團敦化塔東礦業有限責任公司舉行合同簽字儀式，正式承接塔東鐵礦工程設計任務，選礦廠設計規模為年處理原礦500×104t。塔東鐵礦是吉林省三大鐵礦資源基地之一，初步探明鐵礦資源量為1.36億噸，由于礦體賦存條件復雜、資源品位低，并伴有硫、磷、釩、鈷等有益元素，開采難度大，選礦工藝復雜。為了保證鐵精礦的質量，選礦廠設計采用三段一閉路破碎篩分流程、濕式預選、一段磨礦、硫浮選-弱磁選-磷浮選選別流程。該工藝流程具有以下特點：
   ①破碎篩分流程中設干式磁選拋尾，可恢復礦石地質品位，減少篩分礦量。濕式預選可進一步除去部分低品位尾礦，提高鐵礦品位，減少入磨量，節能降耗。
   ②塔東鐵礦是一個含鐵、硫、磷等多元素貧磁鐵礦床，礦石中含有磁黃鐵礦，為了保證鐵精礦的質量，對礦石首先浮選回收硫，再弱磁選回收其中鐵礦，最后浮選回收磷。
   ③浮硫－浮磷－磁選流程與浮硫－磁選－浮磷流程，技術上都是可行的，但經濟上后者更占優勢，生產組織上更靈活。
   9、山東昌邑鐵礦選礦廠設計

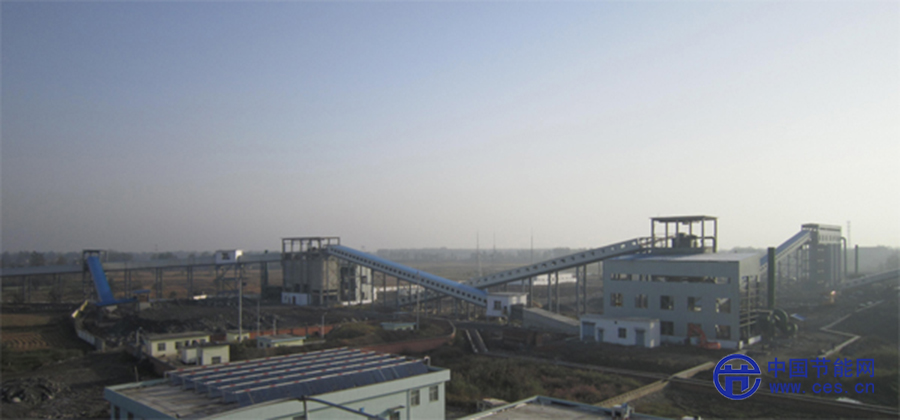

   山東黃金集團昌邑礦業有限公司是山東黃金集團所屬全資子公司，也是山東黃金集團實施“走出去”戰略開發的第一家非金企業。2008年8月，山東黃金集團昌邑礦業有限公司與我院達成工程設計合同，項目總投資14億元，選礦廠設計規模為年處理原礦200萬噸，生產鐵精粉60萬噸/年，精礦品位65%。該項目于2011年9月，勝利竣工并完成投產。山東昌邑鐵礦礦床地處安丘—萊州鐵礦成礦帶上，礦區包括東辛莊、蓮花山和搭連營三個礦段，該礦區礦石主要為原生磁鐵礦，礦石成分簡單，硫、磷雜質含量較低，平均地質品位為28.71%，屬優質低品位鐵礦石。
   選礦廠設計采用：兩段一閉路破碎篩分流程、高壓輥磨-分級打散、濕式篩分-篩下磨前預選、兩段磨礦、單一弱磁選-高頻細篩-篩下弱磁選-篩上再磨再選選別流程。該流程具有以下特點：
   ①破碎篩分流程中設干式磁選拋尾，可提前拋掉低品位尾礦，提高設備處理量。
   ②設計首次運用高壓輥磨機，高壓輥磨可改變礦石結構，使得礦石易磨，提高磨前預選拋尾量，同時高壓輥磨技術節能節耗優勢明顯。
   ③高頻細篩粗細分級，提前選出合格鐵精礦，篩上進入二段磨礦，減少二段磨礦給礦量，提高分級效率。
   ④尾礦處理采用高效濃密機，具有占地少，處理量大的優勢。
   10、東平鐵礦選礦廠設計簡介
   東平百成礦業有限公司位于山東省東平縣梯門鎮，成立于2007年，公司注冊資本1.16億元，鐵礦資源豐富，為大型采選一體化礦山企業。2009年，東平百成礦業有限公司與中鋼集團馬鞍山礦山研究院有限公司簽訂工程設計合同，工程設計規模為200萬噸/年，其中一期為100萬噸/年。該礦石中可以回收的主要元素是鐵，有害元素硫、磷不高。礦石中主要工業鐵礦物為磁鐵礦，其次為赤、褐鐵礦和硅酸鐵，碳酸鐵及硫化鐵少量。選礦廠2010年投產，目前選礦廠采用：三段一閉路破碎篩分流程、濕式預選、三段磨礦、單一弱磁選選別流程。該工藝流程特點：
   ①破碎流程中設干式磁選可提前拋掉低品位尾礦，恢復地質品位。
   ②設備處理量。篩下濕式預選提前選出合格精礦，減少入磨量。
   ③階段磨礦實現礦石細磨，可提高精礦品位，增加金屬回收率。
   ④細篩脫水粗粒進廢石倉，細粒進濃縮池，尾礦處理效率高。
