LED日光燈管在日常生活中有廣泛的應用，超市、學校、辦公市、地鐵等等，但凡能見得著的公共場所，都可以應用LED燈管照明。LED燈廠家LED日光燈的作業指導書，LED燈廠家必備!LED燈廠家必學!

　　工具/原料

　　電源

　　PC罩

　　LED光源

　　鋁

　　螺絲

　　方法/步驟

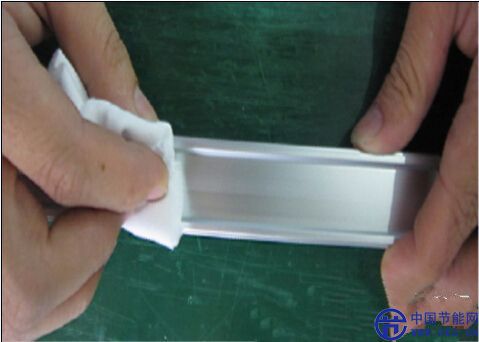

　　清潔鋁管 ：

　　1檢查鋁管是否有拉傷，壓扁

　　2.用酒精擦凈鋁管的要貼雙面膠的位置，晾干酒精。

　　3.作業完畢,將作業品輕輕推于下一工位。
請見圖一

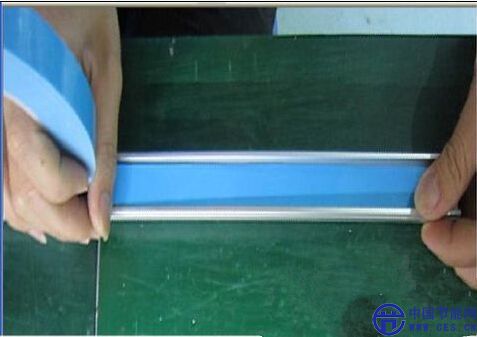

　2貼雙面膠：

　　1檢查鋁管是否有拉傷，壓扁

　　2.用酒精擦凈鋁管的要貼雙面膠的位置，晾干酒精。

　　3.作業完畢,將作業品輕輕推于下一工位。
請見圖二

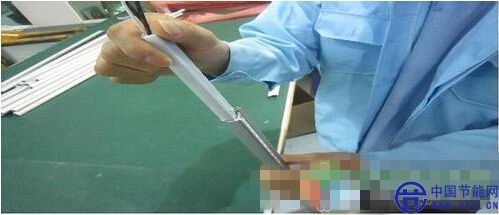

3貼面板 ：

　　1.檢查是否有在貼雙面膠的位置清潔干凈，

　　2.在鋁管的平面貼上雙面膠，雙面膠起始端要與鋁塑管平齊 ，邊貼邊用手按緊雙面膠，盡量避免雙面膠下面有氣泡， 用刀片沿著鋁塑管兩端的橫截面裁斷雙面膠。

　　3.撕下雙面膠的隔層紙，邊撕邊看是否有氣泡，如有就隔著

　　隔層紙把氣體往邊緣處擠掉。

　　4.作業完畢,將作業品輕輕推于下一工位。

　　5.檢查雙面膠是否有貼歪 氣泡，

　　6.撕開雙面膠的其中一面，

　　7.把鋁基板在貼有雙面膠的鋁管的一頭(間隙2mm)開始慢慢的邊

　　用手按邊貼下鋁基板，切不可一下整個鋁基板貼上去。

　　(如圖所示)

　　8.自檢OK后，將產品輕輕交給下一工位。
請見圖三
　4裝電源：

　　1.檢查鋁基板是否有貼歪，貼緊，

　　2.把電源從鋁基板上有“LED+”“LED-”的一側裝入鋁管，把白線

　　端先裝入，較長的白線穿到鋁管另外一邊，電源順著放入鋁管中。

　　3.作業完畢,將作業品輕輕推于下一工位.

請見圖四

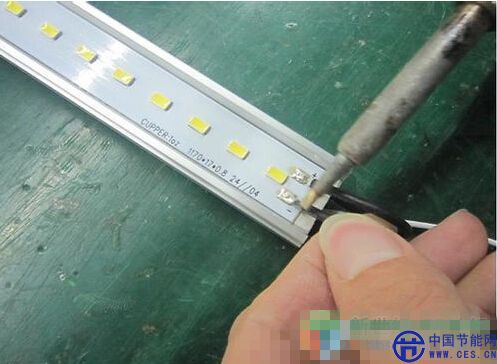

焊紅色DC線，黑色DC線：

　　1.檢查電源方向是否一致，壓線，

　　2.黑色線焊在紅色線的一邊(即“LED+”位置)

　　3.黑色線焊在紅色的線一邊(即“LED-”位置)

4.作業完畢,將OK產品推于下一工位。
請見圖五

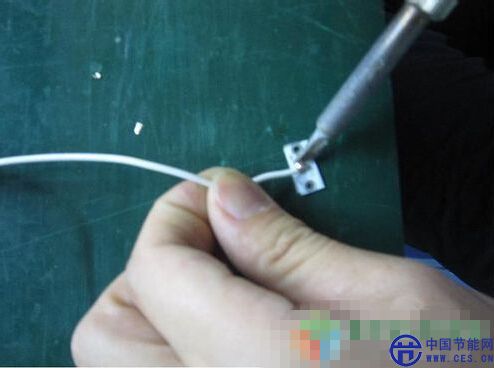

焊燈頭PCB板:

　　1.檢查紅黑線是否有焊反，尖點，假焊 ，

　　2.把線焊在PCB中間的焊點 (如左圖所示)

　　3.作業完畢,將OK產品推于下一工位。
請見圖六

　鎖燈頭線:

　　1.檢查焊好的PCB板是否有假焊，

　　2.把焊好PCB板的AC線，孔與堵頭空對齊，線朝堵頭內板的對面

　　3.用電批吸螺絲鎖緊 (如左圖所示)

　　4.作業完畢,將OK產品推于下一工位。
請見圖七

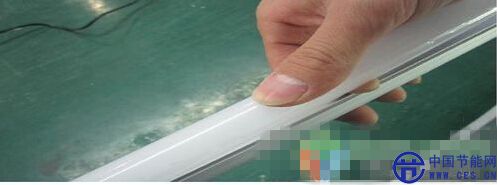

裝PC罩：

　　1.檢查燈頭內的螺絲是否鎖緊，線是否有破皮，

　　2.先用帶酒精的碎布把PC罩內部清潔干凈.

　　3.把清潔好的PC罩裝在鋁管上。(如左圖所示)

　　4.作業完畢,將OK產品推于下一工位。
請見圖八

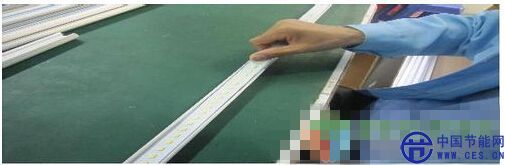

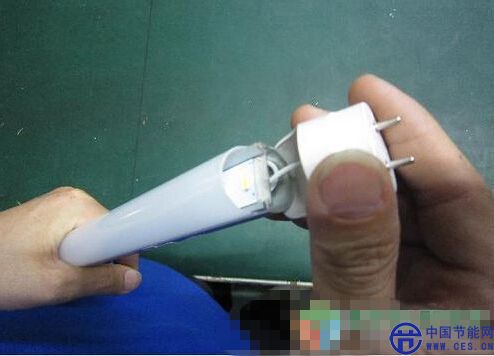

裝燈頭:

　　1.檢查PC罩兩頭是否與鋁管一樣長或短2mm

　　2.首先把線折彎放入鋁管內，

　　3.把PC罩上面的保護膜撕開

　　4.將燈頭蓋上對好螺絲洞。

　　5.作業完畢,將OK產品推于下一工位。
請見圖九

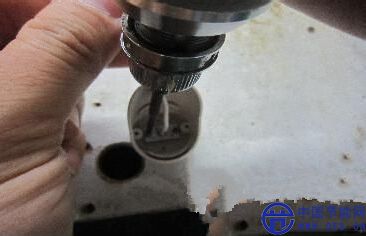

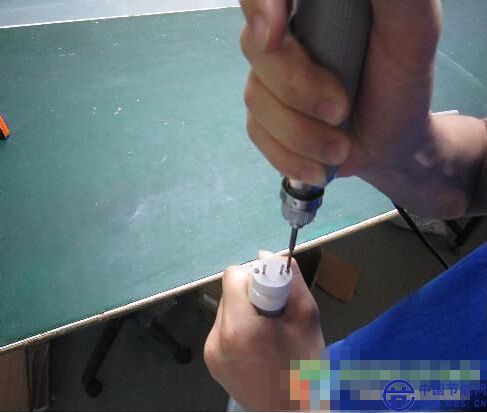

打螺絲：

　　1.檢查燈頭與鋁管的螺絲洞是否對好，是否有壓線，

　　2.把螺絲放在燈頭上的螺絲洞里，

　　3.用電批鎖緊。

　　4.作業完畢,將OK產品推于下一工位。
請見圖十

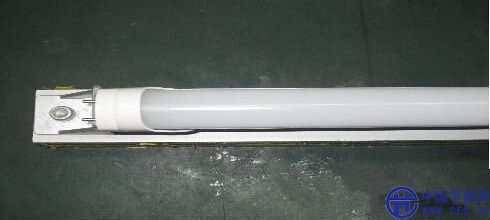

　長度測試:

　　1.檢查螺絲是否有打緊， 漏打，

　　2.先把治具校準

　　3.把燈管堵頭平放入測試架內測試 (如圖)

　　4.觀察燈管能否能放入及放入后松緊;如不能放入或放入后間隙過大

　　(小于3mm),放入待修箱

　　5.作業完畢,將OK產品推于下一工位。

請見圖十一

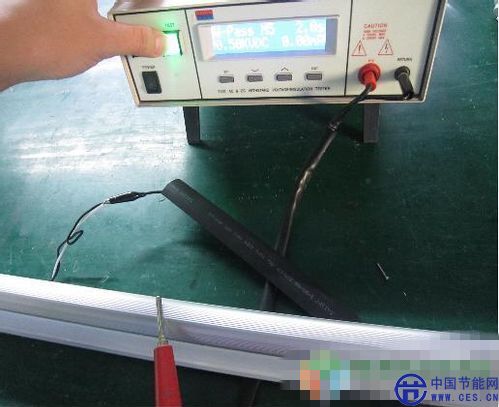

漏電測試:

　　1.檢查儀器是否0.50KU ，DC， 5.00mA

　　1把燈管放在燈架上，背面朝上， (如圖所示)

　　2.右手拿著高壓棒貼著鋁管，左手按綠色開關，按完后2秒，

　　顯示綠燈亮說明此產品OK，如果紅的亮說明此產品ON放入不良區

　　3.作業完畢,將OK產品推于下一工位。
請見圖十二

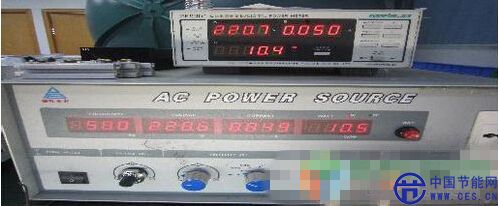

　電性測試：

　　1.打開保護開關(扳向“開”的位置)。

　　2.把電源兩AC線分別接在燈管的兩堵頭上(接之前要確保電源開關

　　在“關”的位置)

　　3.合上電源開關(扳向“開”)，此時觀察燈是否全亮，若有部分

　　不亮或是都不亮則是不良品，放入不良品區。若都亮，則把保護開

　　關扳向“關”此時觀察功率計的讀數是否在正常范圍9.5-11.2

　　若在則說明是OK品。

　　4.完成后裝入紙箱內。
請見圖十三

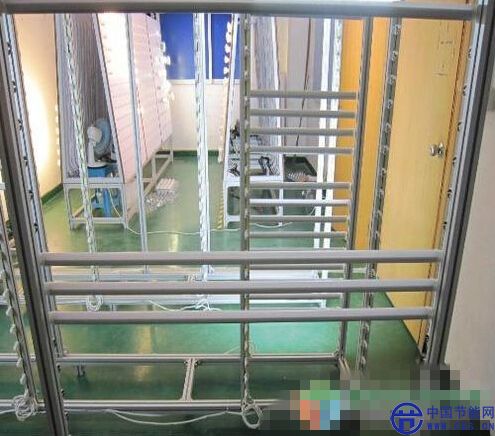

　老化測試：

　　1.取測試好的產品裝入老化架測試48H。

　　2.測試48小時后，觀察燈是否全亮，若有部分不亮或是都不亮則

　　是不良品，放入不良品區。若都亮，則是良品。

　　3.完成放入包裝區，準備包裝。
請見圖十四
