沙角B電廠地處珠三角大氣污染物防治重點地區，需執行50mg/m3的二氧化硫排放限值，現有石灰石/石膏濕法煙氣脫硫能力不能滿足即將執行的新環保要求。本文針對沙角B電廠現有脫硫裝置狀況及現場條件，提出了氧化鎂濕法脫硫工藝和石灰石/石膏濕法脫硫工藝相應的提效改造技術路線，通過綜合比較，確定采用氧化鎂工藝完成脫硫提效改造，滿足新的環保要求，并對氧化鎂脫硫提效改造實施方案進行分析探討，為同類燃煤機組煙氣脫硫提效改造提供參考和借鑒。

國家持續保持污染物減排的高壓態勢，2012年10月，環境保護部發布“關于印發《重點區域大氣污染防治“十二五”規劃》的通知”【環發[2012]130號】，2013年2月，環境保護部發布《關于執行大氣污染物特別排放限值的公告》(環境保護部公告2013年第14號)，要求重點控制區域(19個省的47個城市)新建燃煤機組自2013年4月1日起全部執行特別排放限值，煙塵、二氧化硫、氮氧化物分別為20、50、100毫克/立方米;對于現役機組，位于重點控制區主城區的自2014年7月1日起執行特別排放限值。非主城區的在“十三五”期間執行特別排放限值。

地方環保行政要求不斷強化，加強對燃煤電廠的污染物減排力度，增加了燃煤電廠污染物減排工作的壓力。如廣州市政府常務會議2014年2月24日審議并通過了《廣州市燃煤電廠“超潔凈排放”改造工作方案》，使廣州市燃煤電廠大氣污染物排放濃度達到：氮氧化物50mg/m3以下、二氧化硫35mg/m3以下、煙塵5mg/m3以下。

沙角B電廠處于珠三角重點控制區域范圍，需執行50mg/m3的二氧化硫排放限值，現有石灰石/石膏濕法煙氣脫硫能力不能滿足即將執行的新環保要求，必須進行脫硫系統提效改造。

1、氧化鎂脫硫提效改造背景概述

1.1原脫硫系統概況

沙角B電廠#1、#2燃煤發電機組(2×350MW)脫硫工程原設計燃煤含硫量為1.06%(FGD入口SO2濃度2379.8mg/m3)，由山東三融工程有限公司總承包建設，采用石灰石/石膏濕法煙氣脫硫、一爐一塔脫硫系統，逆流布置，設計脫硫效率不小于95%，脫硫后凈煙氣SO2濃度不大于120mg/m3，采用德國魯奇比曉夫脫硫工藝，噴淋塔內徑11.5m，塔高34.3m，每座吸收塔配置3臺漿液循環泵，2臺脈沖懸浮泵(1運1備)和2臺石膏漿液排出泵(1運1備)，設兩級屋脊型除霧器，兩塔各配備1臺氧化風機，另1臺氧化風機通過母管為兩塔備用。

1.2新標準需達到的脫硫效率

按照燃煤含硫量推算，新環保標準對脫硫效率的要求如下。

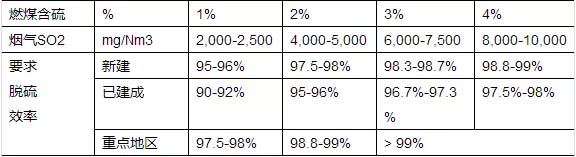

火電廠新SO2的排放標準對煙氣脫硫效率的要求

1.3脫硫裝置摸底測試按照新標準，沙角B廠位于珠三角重點地區，鍋爐煙氣SO2排放應不高于50mg/m3。沙角B電廠原設計燃煤含硫量為1.06%，校核煤種含硫量為1.2%，脫硫效率應達到97.9%。若考慮脫硫GGH1%的泄漏率，脫硫提效改造設計吸收塔脫硫效率需達到98.9%。

脫硫系統運行性能進行試驗測試情況：2號機組脫硫裝置在2013年4月26日至2013年4月27日滿負荷測試時段內，原煙氣SO2濃度的平均值為1521mg/m3(標態，干基，6%O2)，凈煙氣SO2濃度的平均值為83mg/m3(標態，干基，6%O2)，脫硫效率平均值為94.58%;在2013年5月4日滿負荷測試時段內，原煙氣SO2濃度的平均值為2228mg/m3(標態，干基，6%O2)，凈煙氣SO2濃度的平均值為158mg/m3(標態，干基，6%O2)，脫硫效率平均值為92.89%。以上測試時段內的凈煙氣SO2排放濃度均不滿足國家對重點區域SO2小于50mg/m3的環保要求。

2、氧化鎂脫硫提效改造技術路線的確定

根據摸底測試，電廠GGH泄漏率在1.1%左右，兩側總壓差909Pa。如若不改造GGH，則吸收塔脫硫效率需達到98.9%。根據國內同類電廠調研情況，GGH新改造后其泄漏率可以控制在0.5%左右，但長期運行且維護充分時其泄漏率一般在1%左右，長時間運行GGH泄漏率有可能進一步增大，對煙氣SO2排放造成很大的壓力，對吸收塔的脫硫效率提出了更高的要求。

2.1脫硫提效改造目標與原則

1)本次改造按燃煤含硫量1.06%，原煙氣中FGD入口SO2濃度2379.8mg/m3(標態、干基、6%O2)，脫硫系統出口SO2濃度≤50mg/m3(標態、干基、6%O2)設計，脫硫系統效率達到97.9%以上，滿足新的環保要求，并盡可能在使用周期內適應環保要求的進一步提高。

2)保留GGH，脫硫吸收塔效率按98.9%設計。拆除脫硫系統GGH可消除GGH固有漏煙額外排放、減少系統阻力，但排煙溫度降低，煙囪排放“白汽”，影響可視環境，在珠三角區域難以通過環保驗收，且煙囪需重新防腐，耗資較大。

3)結合電廠脫硫系統現狀和場地，采用技術成熟可靠的脫硫工藝完成提效改造，在滿足新環保要求的前提下，盡可能降低初投資和運行成本。

2.2脫硫工藝的選擇

國內電廠有一定應用業績的的煙氣脫硫方法主要有：循環流化床煙氣半干法、海水法、濕式氨法、石灰石/石灰-石膏濕法、氧化鎂濕法。

石灰石/石灰-石膏濕法煙氣脫硫工藝是技術最成熟、應用最廣泛的煙氣脫硫技術，我國90%左右的電廠煙氣脫硫系統都是采用該種工藝。對于本次改造，由于原系統為石灰石/石膏法，采用本工藝改造還可以利舊原有的石灰石制漿、供漿、排漿、石膏脫水和氧化系統等，可以大大減少改造工程量，大大縮短改造工期和節省改造費用。但從國內石灰石/石膏脫硫噴淋塔運行情況來看，噴淋單塔效率很難達到98.9%，而脫硫效率要達到98.9%，需采用串聯雙塔模式。但新建串聯塔投資較大(靜態投資預估在6500～7000萬左右)，且沙角B電廠場地條件非常緊張，無法滿足布置串聯吸收塔要求。

石灰石/石膏濕法煙氣脫硫工藝，增加兩層噴淋層(方案一)或增加一層噴淋層和一層持液層(方案二)，改造后吸收塔效率可以達到98.4%以上(國內近兩年來部分改造可見滿負荷接近設計硫份下脫硫效率98.9%運行畫面，但目前尚無收集到長期穩定運行在此效率下的案例)，要實現98.9%的脫硫效率，需通過燃煤選擇，控制原煙氣SO2入口濃度在2000mg/Nm3以下。

氧化鎂濕法脫硫工藝(方案三)，吸收劑為MgO熟化后的強堿性Mg(HO)2，由于鎂離子的溶解性大大高于鈣離子，對二氧化硫(SO2)的吸收反應強度高數十倍，在相對較低的液氣比下顯示出很高的脫硫效率，可以達到99%以上[3]，工藝流程與石灰石-石膏法基本接近，可很大程度上利舊原有脫硫設備，且近年來國內具有一定的應用業績，(如魯北電廠2×330MW機組采用氧化鎂脫硫工藝運行良好)，是一種可選擇的高效脫硫方法。在設計燃煤含硫量下，可滿足沙角B電廠脫硫系統出口SO2濃度≤50mg/m3的排放要求。

石灰石/石膏濕法煙氣脫硫工藝根據吸收塔結構型式的不同又可以分成許多類別，其中應用較多的吸收塔塔型有：鼓泡塔、液柱塔、噴淋塔。氧化鎂濕法脫硫吸收塔也為與石灰石/石膏濕法脫硫工藝相似的噴淋塔，可通過改造現有脫硫塔噴淋層來實現，由于氧化鎂法液氣比低，在設計脫硫效率目標條件下，可通過更換吸收塔內的三層噴淋層及對應噴嘴來實現。需新建氧化鎂制漿儲存及制漿系統，采用旋流分離進行脫水，并利用現有漿液循環泵，對現有系統的改動量小，需停機施工工期短，更易達到較高的脫硫效率。

2.3氧化鎂脫硫原理

氧化鎂法工藝是以氧化鎂作為原料，通過與水熟化后生成Mg(OH)2，再通往吸收塔內與SO2反應生成MgSO3或MgSO4。該法脫硫效率高，可達到99%以上。由于鎂鹽溶解度較高，不容易造成設備結垢，系統運行穩定。氧化鎂濕法煙氣脫硫在美國、日本發展最早，上世紀70年代末就開始開發鎂法脫硫，并陸續上了一些工業性裝置，例如PECOEnergyCompany的Cromby1電廠以及Eddystone1和Eddystone2電廠。隨后韓國和臺灣地區也發展了自己的濕式鎂法脫硫技術，在臺灣有95%的電站采用氧化鎂法脫硫。近幾年國內氧化鎂濕法脫硫發展較快，已經有十幾個鎂法煙氣脫硫項目投入運行。氧化鎂脫硫包括四個工藝過程，兩種運行模式：

1)氧化鎂熟化制漿：MgO+H2O→Mg(OH)2(漿液)

2)脫硫吸收：Mg(OH)2+SO2→MgSO3+H2O(漿液)

3)氧化：MgSO3+1/2O2→MgSO4(溶液)

脫硫形成的副產物中主要含有固態的MgSO3˙3H2O，MgSO3˙6H2O，及溶液中的MgSO4˙H2O。

4)脫水：對脫硫排出的漿液進行脫水后得到以MgSO3為主要成份的副產品，含水量<10%。

脫硫漿液的氧化程度決定了兩種運行模式：1)溶液模式：即對脫硫副產物漿液進行強制氧化，全部生成硫酸鎂溶液，經廢水處理后達標排放。2)固態模式：即抑制氧化，產生亞硫酸鎂固體，經脫水后成為固態副產物，便于利用。

2.4氧化鎂法脫硫技術特點[1]

1)工藝成熟，原料有保證。我國氧化鎂儲量為160億t，占全世界的80%，分布在遼寧、山東、四川、河北等地，遼寧、山東占前二位，資源豐富。

2)脫硫效率高，設備不結垢。在化學反應活性方面，氧化鎂要遠遠高于鈣基脫硫劑，而且氧化鎂的分子量比CaCO3和CaO都小，在相同的條件下脫硫率高，用量少，且亞硫酸鎂不結垢。

3)投資少，運行費用低。氧化鎂制取漿液比較簡單，不用粉磨，而且在吸收塔中液氣比小，塔徑小，循環泵流量、功率降低，吸收劑的用量也少。

4)副產品價值高。亞硫酸鎂主要有兩種用途:一是制硫酸和氧化鎂，氧化鎂循環再使用，只補充8%的氧化鎂，副產硫酸，經濟效益顯著;二是亞硫酸鎂可以制做硫鎂肥料，無二次污染。

2.5氧化鎂法與石灰石/石膏法脫硫技術經濟比較

氧化鎂法(方案三)與石灰石/石膏法(方案一、方案二)提效改造方案運行成本差異，主要是脫硫劑的價格，廠用電消耗;脫硫裝置的初投資、運行人工、日常維護費用基本相當。石灰石/石膏法(方案一、方案二)難以達到97.9%以上的效率，本次技術經濟比較采用97.9%的脫硫效率為基準，石灰石價格到廠價格按150元/噸，氧化鎂到廠價格按750元/噸計，石灰石純度(CaCO3)按91%計，氧化鎂純度(MgO)按85%計，廠用電價格按0.512元/KWH計算。

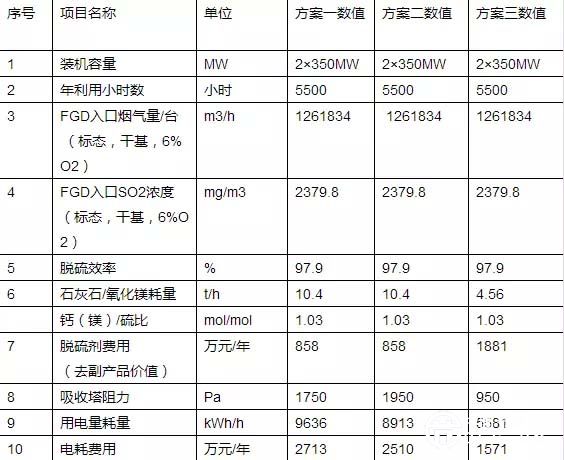

主要技術經濟指標比較

在現有石灰石/石膏法脫硫基礎上進行提效改造，氧化鎂脫硫(方案三)與石灰石/石膏法脫硫(方案一、方案二)相比，脫硫效率更高，吸收塔不需增加噴淋層，效率可達99%以上，設計煙氣流量下，原煙氣SO2入口濃度在2379.8mg/Nm3下，可滿足重點區域SO2小于50mg/m3的環保要求，而石灰石/石膏法脫硫(方案一、方案二)需適控制原煙氣SO2入口濃度在2000mg/Nm3以下才能滿足新環保排放要求。

氧化鎂工藝流程與石灰石-石膏法基本接近，可很大程度上利舊原有脫硫設備，改造初投資和運行成本低，考慮脫硫劑成本，綜合運行成本與石灰石/石膏濕式脫硫相當，若進一步做好副產品的綜合利用，優勢更加明顯。本項目副產品亞硫酸鎂已與廣州某肥料廠達成銷售意向。經上述綜合比較分析，確定選擇采用氧化鎂工藝實施脫硫提效改造。

3、氧化鎂脫硫提效改造實施方案

3.1氧化鎂脫硫工藝流程

工藝流程說明：氧化鎂脫硫劑原料用“噸袋”海運到場后，儲存在廠區倉庫內，至少儲存一周的使用量(約700t)。然后由倉庫轉運至制漿車間，采用噸袋拆包機拆包，然后用羅茨風機輸送至氧化鎂倉內存儲，通過螺旋計量輸送機計量后進入熟化罐，加水熟化制成氫氧化鎂漿液，然后經除砂機凈化漿液后泵入漿液罐中存儲，漿液罐中的漿液再通過漿液輸送泵輸送至脫硫塔中。

現系統的原煙氣經GGH降溫后從下部進入噴淋吸收脫硫塔，脫硫漿液經循環泵至上而下循環噴淋，與煙氣逆向接觸吸收，凈化后的煙氣經除霧后排出，經GGH加熱后經煙囪排放。吸收了SO2的亞硫酸鎂漿液經漿液排出泵進入濃縮池進行濃縮，濃縮后的漿液經下置泵進入真空皮帶脫水機進行脫水，脫水后生產亞硫酸鎂副產物。濃縮池的清液和脫水機的濾液則進入回水池?；厮卮蟛糠智逡悍祷孛摿蛳到y(tǒng)重新回用，小部分則進入廢水處理系統進行處理，控制系統內的氯根濃度。

3.2SO2吸收系統改造

1)保留現有三臺循環泵，由于氧化鎂法液氣比低，提效改造后循環泵的流量僅為原有循環泵的60%，更換吸收塔內的三層噴淋層及對應噴嘴。噴淋層母管及支管采用316L不銹鋼材質，噴嘴采用鈷合金外螺旋噴嘴，每層噴淋層布置72個噴嘴?？梢圆捎枚\一備(如魯北電廠的運行模式)，降低耗電，提高可靠性。

2)保留主循環管道;

3)除霧器利舊;新增一層管式除霧器。

4)脫硫漿液不需要氧化，要拆除氧化風機和塔底漿池內氧化器設施;

5)拆除懸浮脈沖泵及其管線，更換成側進式攪拌器，每塔配置四臺;

6)脫硫塔漿液排出泵利舊，用于將漿液輸送至濃縮池中。

3.3煙氣系統改造

保留GGH，對GGH密封進行改造，減少GGH泄漏率。GGH及其進出口膨脹節，以及GGH配套的設備利舊。電廠引風機與增壓風機合一改造已進行。

3.4制漿系統改造

采用氧化鎂做脫硫劑，氧化鎂用噸袋袋裝到場，氧化鎂的消耗量僅為石灰石耗量的40%左右。按98.9%效率設計的氧化鎂耗量為4.6噸/小時(85%MgO)，利用小時按5500小時計，年耗量約2.5萬噸。

1)新增兩臺拆包機，用于氧化鎂噸袋拆袋;

2)新增一臺羅茨風機，用于把氧化鎂輸送至儲倉內;

3)原有石灰石倉利舊，用于儲存氧化鎂;

4)原有石灰石倉配置的所有閥門不變，在卸料閥下部增設一個振動料斗，方便氧化鎂下料;5)拆除原有石灰石振動給料機、皮帶稱重給料機，新增一臺螺旋計量輸送機，用于氧化鎂計量和輸送至熟化罐;

6)拆除原有磨機制漿設備，包括球磨機、磨機漿液箱、磨機漿液泵、磨機旋流站、附屬管道;

7)新增一個熟化罐和攪拌器，用于氧化鎂熟化制漿;

8)利用兩臺原有漿液輸送泵作為熟化泵，一運一備，將熟化罐中的漿液輸送至漿液罐中;

9)漿液罐利舊，新增除砂機一臺，用于除去漿液中的雜質;

10)新增三臺漿液泵，每塔配置一臺，一臺備用，將漿液輸送至吸收系統。

3.5脫水系統改造

1)增加一個濃縮池供兩套脫硫系統排漿共用，并做玻璃鋼防腐;

2)新增兩臺下置泵，用于將濃縮后的漿液輸送至皮帶脫水機。

濃縮池新增管道至回水池，其他所有設備利舊;

3.6工藝水系統、事故漿液系統、廢水處理系統設備利舊。

4結束語

1)氧化鎂脫硫活性好，與鈣法脫硫相比，液氣比小，只需鈣法的1/3-1/5，脫硫漿液循環泵容量較小，吸收塔阻力小，脫硫效率可達99%以上。沙角B電廠通過氧化鎂脫硫提效改造，可滿足污染物重點防治區域脫硫系統出口SO2濃度≤50mg/m3的排放要求，并可適應使用周期內環保要求的進一步提高。

2)在石灰石/石膏濕式脫硫的基礎上采用氧化鎂脫硫工藝進行提效改造，改造初投資和運行成本低，考慮脫硫劑成本，綜合運行成本與石灰石/石膏濕式脫硫相當，若進一步做好副產品的綜合利用，優勢更加明顯。

3)與鈣法脫硫相比，鎂法脫硫在脫硫效率方面有其獨特的優越性，國內有300MW等級機組應用業績，在國家新污染物排放標準和超潔凈排放概念下，是一種具有競爭力和發展前景的脫硫提效改造技術。
