近年來，隨著我國NOx排放標準的提高，促使各電廠均陸續安裝了煙氣脫硝系統，脫硝系統的運行成為了一個新的研究課題，而如何降低液氨的消耗量也是其中之一，本文通過對某公司在實際運行中試驗數據的分析總結，簡要的闡述了在一定的設備條件下從燃燒調整、系統維護等方面來降低脫硝系統液氨單耗的一些方法，使得在保障脫硝系統安全運行的同時盡可能的減少液氨用量，提高經濟性。

1、前言：

某公司鍋爐型號為HG-1970/25.4-PM18超臨界參數變壓運行直流爐,采用前后墻四層對沖燃燒方式，共四臺磨煤機，每臺磨煤機對應一層燃燒器。脫硝系統采用SCR技術。由于設備的固定性，決定了現有條件下降低脫硝系統噴氨量只能通過日常燃燒調整、低負荷時設備運行方式的選擇等方法來降低脫銷入口NOx含量，并加強脫硝系統維護等方面來實現。

2、名詞解釋：

液氨單耗：某公司規定為在發電過程中每發電1kwh所消耗的液氨質量，單位為g/kwh

燃料型NOx：燃燒過程中由燃料中含氮有機化合物的氧化而生成的NOx;

熱力型NOx：由大氣中的氮生成，主要產生于原子氧和氮在高溫下生成的NOx

3、降低SCR反應器入口NOx含量的幾種方法嘗試：

從脫硝反應的原理來看，在保證凈煙氣排放NOx合格的條件下，要減少噴氨量，就必須降低脫硝反應器入口的煙氣NOx含量，經某公司長期的運行摸索，嘗試了有以下幾方面的方法。

3.1選擇合適的配風方式

a.運行中保持盡可能低的氧量，并根據不同的煤種不斷調整。由NOx的生成機理可知，氧量即過量空氣系數對整個燃燒過程對NOx的生成量起著決定性的作用，富氧燃燒下，燃料型和熱力型NOx生成量都大幅增加，而從實際運行情況來看也印證了這一點，所以，為了控制NOx，應在保證燃燒充分的情況下盡可能低的控制氧量。但在實際運行中，低氧量情況下，極容易造成爐內各部不同程度的結焦，所以，在低氧運行中應經常檢查渣斗落焦及爐膛結焦情況，以調整氧量達到一個最佳值。對于600MW機組，負荷從300-600MW對應經驗氧量值一般為4.5-2.5為最佳，最低不宜低于2.0。

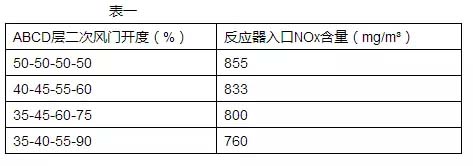

b.采用分級配風的方法可有效降低NOx含量。配風可主要從燃盡風開度和四層燃燒器對應的二次風門配比來實現，理論和實踐證明，燃盡風對NOx的排放量影響較大，隨著燃盡風風量的增加，下層燃燒器的風量將減小，這樣煤粉前期燃燒處于貧氧燃燒狀態，而后期燃盡期相對富氧，從而大幅度降低煙氣NOx含量。四層二次風的配比同樣可以參照上述原理，以下為運行中滿負荷下四層燃燒器二次風配風變化與煙氣NOx含量對應關系表：

從表中可以看出，當上層二次風門開大，下層關小時，NOx含量明顯減少。但是，燃盡風量過大或下層二次風量過小時，會引起一次燃燒區嚴重缺氧而出現結渣和高溫腐蝕等異常，所以，當采取這種極端的配風方式時應嚴密注意爐膛結焦情況，異常時及時調整配風方式。

3.2選擇最佳的磨煤機運行方式

對于哈鍋1970T的典型四層對沖直流爐型來說，在相同負荷和氧量水平下，保持下三層燃燒器運行所產生的NOx含量要遠小于上三層(相同氧量水平下約能減少30%)。所以在其余條件允許的情況下，應盡量保持下三層磨運行，同時在上煤方式上始終把最劣質煤上在最上層磨上，以使得下三層磨的帶負荷能力大大提高，在最大限度的降低NOx含量的同時兼顧了燃燒安全和帶負荷能力。另外一點需要注意的是，在這種運行方式下，經過試驗，開大最上層停運磨的二次風門可進一步減少NOx的生成量，一般為開大30%以下效果明顯，NOx含量可降低約20%。

基于以上現象，即使在滿負荷需要啟動全部制粉系統投入運行時，也可以采用保持最上層磨較小出力的方法來盡可能的降低NOx含量以降低液氨單耗。但選擇這種壓低火焰中心的燃燒方式可能會降低主再熱汽溫度，損失一定的經濟性，而這時為了提汽溫必須加大總二次風量提高氧量，抬高了NOx含量，所以在汽溫和液氨單耗之間應通過不斷調整找到一個最佳點。3.3煤質和一次風率的雙重影響。

一般來講，燃煤揮發分的大小決定了燃燒所產生的NOx含量水平的大小，無煙煤為最大，高揮發分的褐煤俗稱長焰煤燃燒所產生的NOx含量最小，經試驗可知，把長焰煤摻燒比例由5%提高到20%并上煤平均熱值提高500大卡后，SCR入口NOx含量大幅降低約300mg/m³，因現在絕大部分電廠均采用多煤種摻燒，降低標煤?jiǎn)魏牡膲毫ζ仁共惶赡荛L(zhǎng)期使用這種上煤方式，所以在現有條件下，只有通過合理配置上煤方式，保證上煤平均熱值不過低，在標煤?jiǎn)魏呐c液氨單耗之間找到平衡點。

另外，由于直吹式制粉系統的特點，在煤質較差時，一次風壓較高，即一次風率相應提高了，使得燃燒初期的氧量更充足，也會一定程度的提高NOx含量，所以此時可適當開大上層二次風，關小下層二次風，從而抵消部分此種負面作用。

3.4負荷因素的影響

對于大部分爐型來說，隨著鍋爐負荷的增加，爐內氧量都有大幅度的降低，所以有降低燃料NOx形成的趨勢，另一方面隨著入爐煤量的增加，爐內溫度的升高，熱力型NOx產生量明顯升高，綜合實際運行情況，升負荷的過程中，NOx含量特別是液氨單耗會走出一個逐漸降低再升高的過程。

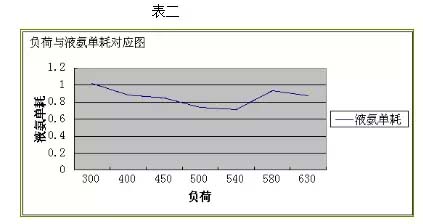

從表二中可以看出，負荷從300MW升至550MW過程中，由于氧量的下降，液氨單耗不斷下降，而負荷升至550MW啟動上層磨后液氨單耗驟然上升，而隨著負荷升至630MW，氧量的下降又使得液氨單耗逐漸下降，所以對于液氨單耗來講，540MW三臺磨運行是該機組的最佳運行方式，所以對于兩臺機組來說，綜合上述特性及磨煤機運行方式的特性來合理調度兩臺機組的負荷可有效降低總體液氨單耗。

3.5保證合適的煤粉細度

煤粉細度對于NOx的影響往往容易被忽視，理論上來說，煤粉越細，燃燒就越提前，即燃燒初期的過量空氣較少，可有效抑制NOx的生成。從實際運行經驗來看也可以印證這一點，但其影響的數值較小。

4、脫硝系統的維護對液氨單耗的影響

在入口煙氣NOx含量一定的情況下，脫硝系統的運行狀況就完全決定了液氨的用量，一旦系統異常導致液氨與煙氣不能充分反應，不但增加了液氨的消耗，還增大了液氨的逃逸率，對脫硝系統的下游設備如空預器、引風機的安全運行造成威脅。脫硝系統主要需做好以下幾個方面。

4.1做好催化劑活性的監視和維護。

催化劑安裝過程中，加強對施工工藝的監視，防止催化劑模塊間距過大或密封不好的現象。利用機組停運機會，對催化劑試驗樣進行化驗，針對催化劑的活性，必要時加裝備用層催化劑。

4.2做好稀釋風機運行的規范。

稀釋風機是保證脫硝系統噴氨良好的重要設備，正常情況下啟動風煙系統前啟動稀釋風機，機組風煙系統停運后停運稀釋風機，防止噴氨噴口堵塞。另外，稀釋風機的風量、風壓測點應經常檢查，確保風量準確、足夠。4.3加強脫硝系統吹灰，保證催化劑表面的清潔度，利于反應器的充分反應。

從運行經驗來看，應保證最少每24小時對脫硝系統進行一次吹灰，在吹灰前后，液氨單耗有較明顯差異。在機組燃燒劣質煤、油煤混燒或液氨單耗不正常升高時應根據情況增加吹灰次數。對于蒸汽吹灰的系統，吹灰前應充分疏水，防止將水噴入催化劑表面。

4.4加強噴氨系統閥門的維護。

主要是通過維護保證噴氨調門需要良好的調節線性，隨著機組負荷的升降，噴氨量會發生較大變化，如噴氨調門線性不好，低開度時漏量大，在入口煙氣NOx含量較低所需噴氨量極小時，就必然造成液氨逃逸率極高，從運行經驗來看，該調門最少能保證噴氨量在20-300kg/h范圍內能良好調節。

4.5做好脫硝系統各處壓力測點的監視能很好的掌握脫硝系統的運行狀況。

一般來說，反應器進出口差壓和噴氨管路壓力是主要的監視參數，反應器進出口差壓能反映其清潔度，從噴氨管路壓力可看出噴口是否有堵塞現象。所以，此參數都應列為日常維護定期檢查項目，保證準確可靠。

4.6完善脫硝出口的NOx含量的精確控制可有效降低液氨的單耗。

在可預見的入口煙氣NOx含量會大幅波動的情況下，應提前做好噴氨調閥的調整。噴氨調閥應遵循提前調整、勤調細調的原則，做到噴氨量實時的與NOx匹配，需要注意的是，從噴氨量的增減到反應器后NOx數據的變化有一個約2分鐘左右的反應時間，做好提前操作有利于NOx的平穩控制。另外要做好凈煙氣出口NOx與SCR后NOx的比對分析，由于凈煙氣出口NOx排放值為環?？己酥?，但是噴氨調閥自動調節的是SCR后NOx，兩者由于距離較遠，會存在偏差，正常運行中應注意監視兩者偏差在正常范圍，同時適當提高SCR后控制值(建議SCR后控制值設定在60ppm-130ppm，保證凈煙氣出口小時平均值不超過100ppm即可)可在保證環保排放達標的同時將液氨單耗降至最低。

【結束語】：通過對典型600MW機組運行中影響脫硝系統液氨單耗的各種運行方式的試驗，從降低反應器進口NOx含量和脫硝系統運行維護兩大方面各種影響液氨單耗的各項因素進行分析，在燃燒調整、配風方式、配煤方式、做好脫硝系統的維護等方面總結出了一些行之有效的降低液氨單耗的方法，使得在一定設備條件下盡可能的節省了液氨的消耗量，提高了機組的經濟性和安全性。
