31、微絮凝-接觸過濾難降解石化廢水回用技術
適用范圍
適用于難降解石化廢水的資源化回用深度處理，可以實現難降解石化高有機物濃度化纖廢水的低成本資源化回用處理。
基本原理
針對難降解石化廢水二級生化處理尾水CODCr、TP、SS達不到一級A排放標準或循環冷卻水補水的水質要求的，通過加入少量的絮凝劑-聚硅酸鋁鐵與聚合氯化鋁，在分段式絮凝反應器內通過優化不同階段的攪拌強度和時間，使污水中的膠體經脫穩后短時間內形成微小絮凝體;然后立即進入濾池，污水自下而上通過濾層，先經過粗濾料，后經過細濾料，提高了濾層的截污能力，在過濾過程中絮體吸附于濾料表面，絮凝反應與過濾可在濾池內同步進行。該技術深度處理化纖廢水二級生化出水，污染物去除率高、運行穩定、投藥量少、反應時間短、濾池結構與濾料級配合理、清洗效果好，出水可直接達標排放或回用。
工藝流程

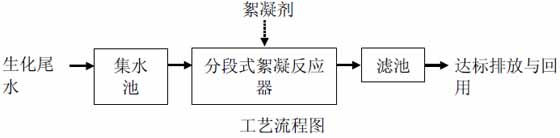

工藝流程為：在過濾前不設沉淀工序，生化尾水首先進入分段式絮凝反應器，短時間內膠體脫穩形成微小絮體;然后立即進入濾池，絮凝反應與過濾可在濾池內同步進行;經過微絮凝-接觸過濾后去除CODCr、TP與SS，實現廢水回用的目的。
關鍵技術或設計特征
在過濾前無需設置沉淀工序，通過加入少量的絮凝劑，分段式絮凝反應器的速度梯度按混凝動力學規律連續變化，污水中的膠體經脫穩后短時間內(5-10分鐘)形成微小絮凝體;然后立即進入濾池，污水自下而上通過濾層，先后經過不同粒徑的濾料，絮凝反應與過濾可在濾池內同步進行。該技術流程簡單、運行穩定、投藥量少、反應時間短、濾池結構與濾料級配合理，出水可直接達標排放或回用。
新建深度處理回用單元，將原二沉池排水匯集至集水池，經過絮凝-接觸過濾深度處理后，出水水質從示范工程實施前的CODCr60 mg/L、SS 50 mg/L、TN 20 mg/L與TP 1.5 mg/L分別降至CODCr 30 mg/L、SS 10 mg/L、TN 10 mg/L與TP 0.5 mg/L以下，滿足中石油初級再生水回用指標的要求。
典型規模
適用于石化廢水二級生化尾水的深度處理，處理水量可為2000~50000 m3/d不等。
推廣情況
應用于遼陽石化化纖廢水深度處理與回用工程。處理規模為24000 m3/d，其中回用規模為10000 m3/d，
典型案例
(一)項目概況
該技術應用于遼陽石化化纖廢水深度處理與回用工程。原化纖綜合污水二級生化處理裝置，主要處理芳烴、PTA、聚酯廠的生產廢水和遼化生活區部分生活污水。示范工程新建深度處理回用單元，將原二級生化排水匯集至集水池，經過絮凝-接觸過濾深度處理后，出水可以滿足排放要求與回用標準。處理規模為24000 m3/d，其中回用規模為10000 m3/d，2011年8年開工，2011年4月完成調試并建成投產。
(二)技術指標
遼陽石化化纖廢水深度處理與回用工程實施前，出水水質指標達不到一級A排放標準或循環冷卻水補水的水質要求。經過絮凝-接觸過濾深度處理后，出水水質分別降至CODCr30 mg/L、SS 10 mg/L與TP 0.5 mg/L，滿足遼寧省污水綜合排放一級標準(DB 211627-2008)與中石油初級再生水回用水質要求。該工程年減排CODCr350噸。
(三)投資費用
該項目總投資約4500萬元，噸水投資費用為1900元。主體設備壽命10年以上。
(四)運行費用
該系統需消耗電能、藥劑與濾料，根據2012年4月至2013年4月的實際運行情況，年處理污水840萬噸，年運行費用336萬元，噸水運行費用為0.4元。
延伸閱讀：
工業廢水治理先進適用技術簡介(1—10)
工業廢水治理先進適用技術簡介(11—20)
工業廢水治理先進適用技術簡介(21—30)
32、生物定向轉化采油污水難降解組分處理技術
適用范圍
適用于油田采油污水處理。
基本原理
針對采油污水中石油類及各種有機高分子聚合物等難降解組分(尤其是稠油污水中的膠質、瀝青質等石油類成分)，基于有機物的厭氧、好氧和兼性菌對稠油污水的不同作用，自主研發了適合遼河油田采油污水的復合型微生物菌劑，實現了采油污水難降解組分在厭氧生物反應器中的定向轉化，為后續的物化分離工藝提供技術支持。
工藝流程
采油污水生物降解與轉化工藝，主要由兩段組成，一是厭氧段，二是兼性及好氧段;厭氧段通過厭氧菌對其中的有機物進行調整和轉化，兼性及好氧段既起到降解作用，同時也能將大分子有機物轉化成脂肪酸類。
關鍵技術或設計特征
自主研發了適合遼河油田采油污水的復合型微生物菌劑，該菌劑可利用微生物間的協同作用和共代謝作用，促進污水中污染物的降解和轉化，可顯著提高降解產物中脂肪酸等物質的比例，對污染物的降解具有調控功能;同時該菌劑具有降解石油和產生生物表面活性劑的雙重功能，與單獨使用石油降解菌的處理效率比較，處理效率可提高20%左右，對于石化難降解稠油廢水處理具有很好的適用性和應用前景。
典型規模
該系統能夠達到300t/d的日處理量。
推廣情況
在遼河油田曙光工業園區具有日處理能力為300t/d的處理系統。
典型案例
(一)項目概況
遼河油田采油污水處理示范工程，設計日處理水量300t，污水來源于稠油污水二級處理出水，2011年5月開工建設，于2012年6月完成調試并建成投產。
(二)技術指標

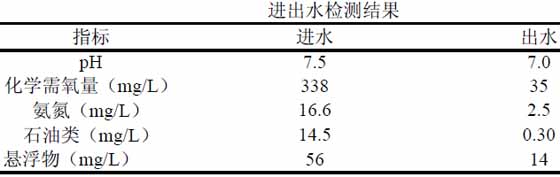

根據遼河油田環境監測站對運行期間送檢樣品的監測報告，項目出水中CODCr、石油類等污染物達到《遼寧省污水綜合排放標準》(DB21/1627-2008)。
(三)投資費用
該項目總投資140萬元，設備投資80萬元，基建部分投資50萬元，其它10萬元，主體設備壽命5年以上。
(四)運行費用
根據2012年6月2012年12月實際運行情況，年處理污水11萬噸，年運行費用33萬元，噸水運行費用為3元。
33、缺氧/好氧偶合生物載體與多參數聯合調控強化脫氮關鍵技術
適用范圍
適用于合成氨、氮肥企業等無機高氮廢水處理。
基本原理
在缺氧/好氧污水處理工藝的基礎上，在好氧反應池(O池)內投加球形懸浮載體，可實現增大生物量，豐富種群結構，優化細菌結構，提高耐沖擊能力，強化脫氮效果。同時增加脫氮過程多參數聯合調控裝置，根據進水水質變化，實時調節碳源加入量、曝氣量、污泥排放三項關鍵影響因子，實現脫氮工藝條件的優化。
工藝流程

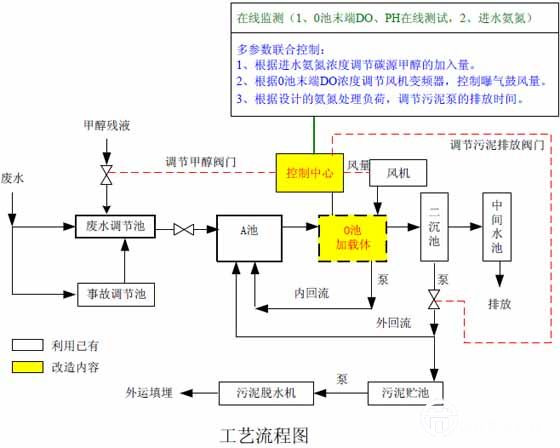

工藝流程為：廢水進入廢水調節池，由于原水的CODCr/NH3-N比值(簡稱C/N比)較低，在調節池設置碳源添加設施，其中碳源可采用粗甲醇或甲醇精餾殘液。調節C/N比后的廢水經提升泵提升至A池，廢水在A池內反硝化，將部分硝態氮還原化成氮?dú)?A池出水自流到O池，O池內設鼓風曝氣與球形懸浮填料，去除大部分有機污染物，并將水中氨氮轉化成硝態氮。O池出水混合液回流到A池進行反硝化。O池出水進入二沉池進行固液分離后，出水可達標排放。
同時污水處理裝置增加多參數調控裝置，根據進水水質、O池中的pH和溶解氧等調節風量與碳源加入量，并增設雙回流實現強化脫氮。在運行參數優化基礎上，實現氨氮、總氮的深度脫除，處理后出水穩定達標。
關鍵技術或設計特征
該技術在O池內投加懸浮載體，載體隨水流在池體自由運動，生物膜在填料內外表面生長，可增加系統污泥量和延長污泥停留時間，同時配備脫氮過程多參數聯合調控系統，由設計好編程的控制中心(PLC)自動控制完成，可根據進水水質變化，調節曝氣量、碳源加入量、排泥量，實現脫氮工藝條件的優化。技術參數如下：
進水氨氮容積負荷為0.12-0.14KgNH3-N/(m3.d)
進水C/N比：4/1
O池：DO濃度為1.5-2.5 mg/L
填料：球形懸浮填料Φ10cm
填料投加比：8-10%
典型規模
該系統處理規模可達4000t/d，噸水運行處理成本2元。
推廣情況
在中平能化集團飛行化工有限公司建設了4000 t/d的污水處理裝置。
典型案例
(一)項目概況
中平能化集團飛行化工有限公司污水來源合成氨、尿素及聯堿生產過程中的工業污水，污水處理裝置規模4000 t/d，2011年已建成投運，采用A/O處理工藝，2012年采用該技術對污水處理裝置進行了改造，2012年4月開工建設，于2012年8月完成調試并建成投產。
(二)技術指標
根據平頂山環境監測中心站出具的驗收?qǐng)?bào)告，項目出水低于河南省地方標準DB41/538-2008《合成氨工業水污染物排放標準》要求。以平均進水CODCr為130mg/L，TN為90mg/L計，出水CODCr為40mg/L，TN為20mg/L計，該污水處理設施每年削減CODCr排放108t，減少總氮排放84t。

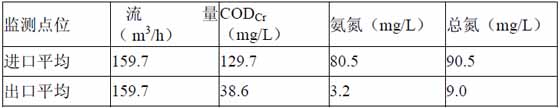

監測結果統計一覽表
(三)投資費用
該項目在原有4000m3/d污水處理裝置上改造(基建部分由甲方2011年建成，投資1000萬元)，改造設備投資200萬元，折合噸水投資費用為3000元。主體設備壽命10年以上。
(四)運行費用
根據2012年8月至2012年12月實際運行情況，與改造前常規A/O處理技術相比，可提高裝置20%的容積負荷，降低30%的曝氣量，降低33%的碳源投加量，降低50%的污泥產生量，降低綜合運行成本20%，噸水處理費用由2.5元降至2元。
34、制漿造紙廢水復合仿酶深度處理技術
適用范圍
該技術可廣泛應用于各種原料、各種制漿方式、生產各種紙品產生的制漿造紙廢水經過二級生化處理后的廢水的深度處理。
基本原理
該技術是根據廢水中主要有機污染物的分子結構特點及性質，采用模擬過氧化氫酶技術，在特定的反應條件下，首選通過仿酶催化條件下的自由基傳遞轉移、選擇性部分氧化等過程使廢水中以木質素衍生物為主的有機污染物分子的羧基等負電性基團增加，然后與金屬離子進行絡合、混凝等多種反應過程，反應生成的絡合物分子量大幅增加，其水溶性大幅降低，可以通過沉淀分離方式分離出來，從而達到廢水中污染物去除的目的。
工藝流程
工藝流程為“二沉池出水—磁化混合反應器—催化反應池—一級沉淀池—二級反應池—二級沉淀池”。具體如下：
1.首先將二沉池出水由泵提升至磁化混合反應器，并在反應器中加入條件促成藥劑;
2.磁化混合反應器出水進入催化反應池，實現加入藥劑與廢水中污染物的催化反應;
3.催化反應池出水進入一級沉淀池，實現廢水中不溶性沉淀物與廢水的分離;
4.一級沉淀池出水進入二級反應池，通過加入藥劑，實現廢水的中和和進一步凈化;
5.二級反應池出水進入二級沉淀池，進行泥水分離，出水回用或達標排放。
關鍵技術或設計特征
廢水復合仿酶催化反應技術，通過對反應條件的精確控制，達到在較低藥劑消耗情況下，廢水中溶解性污染物向不溶態的轉化，再通過固液分離實現水質凈化。
廢水磁化技術，利用廢水中水分子和極性有機污染物分子的順磁性原理，通過特定的立體結構磁場磁化，改變水分子與污染物分子的包裹狀態，提高污染物分子與藥劑分子的碰撞機會，達到節省藥劑的目的。
典型規模
該技術適用于各種規模制漿造紙廢水的深度處理。
推廣情況
該技術已在國內山東、江蘇、河南、湖北、江西、四川、河北、天津等十一省市的二十余家大型制漿造紙企業廢水深度處理工程中推廣應用，用戶包括山東晨鳴紙業、玖龍紙業、山東博匯紙業等國內制漿造紙行業龍頭企業，采用該技術實施的制漿造紙廢水深度處理工程總處理規模超過70萬m3/d。
典型案例
(一)項目概況
山東晨鳴紙業廢水深度處理回用工程設計處理水量30000m3/d，該工程處理廢水主要包括楊木化機漿廢水、白卡紙白水等，該工程自2007年6月開工建設，2007年12月完成調試并投產運行。
(二)技術指標
該工程自投產以來，運行效果穩定，在系統進水CODCr 300-500mg/L、色度300-600倍的情況下，處理出水CODCr 50mg/L以內、色度10倍以下，處理費用在0.6-1.0元/m3。深度處理出水打入全廠供水系統，回用于制漿造紙生產過程。
(三)投資費用
該項目總投資1650萬元(其中土建投資700萬元，設備投資950萬元)，噸水投資費用為550元。
(四)運行費用
根據企業2014年1月-2014年12月實際運行情況，年處理污水952萬噸，年運行費用809.2萬元，噸水運行費用為0.85元。
