名稱：腐蝕掛片、水處理掛片、標準腐蝕掛片

材質有：A3碳鋼試片、20#碳鋼試片、不銹鋼試片、黃銅試片、紫銅試片、鋁試片、鑄鐵試片等。

性質：腐蝕掛片懸掛測定腐蝕于監測試管容器或現場監測換熱器或測試管道上，測定腐蝕用的標準金屬試片。

用以監測或評價冷卻水系統的腐蝕狀況。一般將預先處理和稱重后的金屬試片置于測試系統一段時間(如30-90天)，然后取出觀察腐蝕情況，清洗稱重，確定金屬年腐蝕率(以密爾/年計，(1mpy=0.0254mm/a)、腐蝕的類型以及點蝕深度等。金屬掛片的數據除受腐蝕介質影響外，還與掛片表面處理、放置部位、暴露時間長短以及樣片冶金方式等因素有關。

腐蝕類型：電偶腐蝕、縫隙腐蝕、坑蝕、晶間腐蝕、脫層腐蝕、應力腐蝕。

一、標準腐蝕試片，測腐蝕掛片規格：

I型試片如圖(1)長×寬×厚50.0±0.1mm×25.0±0.1mm×2.0±0.1mm,光潔度全部 △ 7.掛孔∮4.0±0.1mm,光潔度△4試片總面積28.00cm2。在實驗條件許可下，盡可能采用I型試片尺寸。

二、標準腐蝕試片，測腐蝕掛片：使用方法

1、將標準腐蝕試片在蒸餾水中用脫脂棉擦洗一遍，再用蒸餾水沖洗15秒。

2、將標準腐蝕試片在化學純無水乙醇(50ml/10片)中用脫脂棉擦洗兩遍。

3、將標準腐蝕試片置干燥濾紙上，冷風吹干。

4、將標準腐蝕試片用濾紙包好，置干燥器中，24小時后稱重待用。

5、原封裝的試片置無腐蝕性氣體處，防潮存放。

6、已啟封而未用完的標準腐蝕試片，仍置于防銹紙中，放在干燥器中。

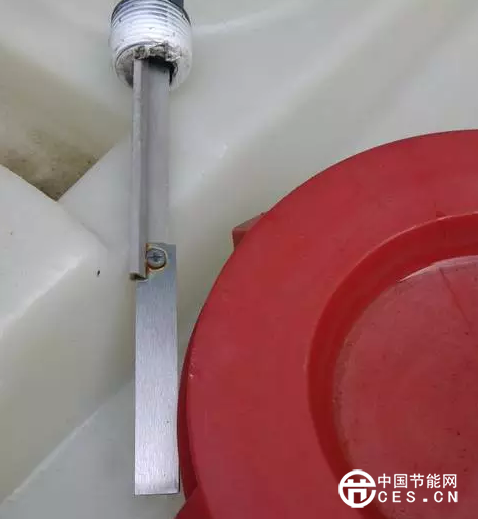

7、掛片器安裝部位可根據測試目的確定。應優先選擇腐蝕最嚴重和溶解氧含量有代表性的部位。

8、應注意試片在系統中的懸掛方向，使腐蝕產物不致在相鄰試片上散落。

9、試片懸掛位置應相對固定，并使同一部位的各試片處在相同的環境條件下。

10、安裝過程中，不允許用手或其他贓物接觸掛好的試片。

三、新掛片處理(密封包裝的標準試片)

1、將新掛片浸入無水乙醇中用脫脂棉擦洗兩遍。

2、然后再移入清潔的無水乙醇中浸泡片刻。

3、放在干凈濾紙上，冷風吹干。

4、濾紙包好、放干燥器中，24小時后稱重待用

四、用后掛片的處理

1、將用后的掛片小心取出，觀察記錄表面狀況后再處理。

2、對腐蝕沉積不明顯的，用橡皮擦拭，使其露出金屬本質，然后浸入無水乙醇中用脫脂棉擦洗兩遍，再移入清潔的無水乙醇中浸泡片刻，取出，置干凈濾紙上，冷風吹干，用濾紙包好，置干燥器中，24小時后稱重，得出失重，計算腐蝕率

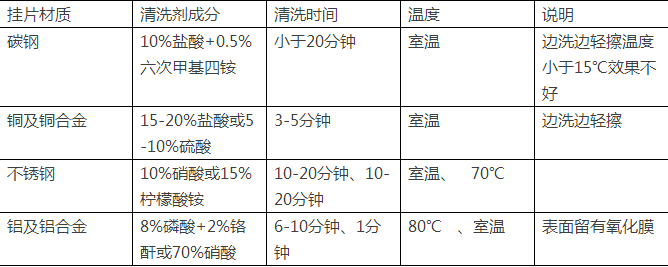

3、對腐蝕沉積物較多的掛片，先用化學清洗的方法除去腐蝕產物，常用的化學清洗劑的配制及說明如表所示：

化學清洗后的掛片應立即浸入5N的氫氧化鈉溶液中鈍化片刻，取出后浸入清潔的無水乙醇中，用濾紙擦干，然后用繪圖橡皮擦拭，露出金屬本色，后處理步驟同上述2處理。

五、腐蝕速率計算

腐蝕率=1.473÷ρ×△W/(T×A)

式中：ρ(材質密度Kg/m3)碳鋼---7.86

銅------8.95

不銹鋼-7.92

△W---失重mg

T---------天數

A---------掛片的面積(dm2)Ⅰ型0.28 Ⅱ型0.20

1mpy=0.0254mm/a
