隨著社會發展對能量需求的不斷增加，以及傳統能源消耗帶來的環境污染問題，可再生能源越來越受到人們的關注，風能和太陽能作為兩種應用廣泛的可再生能源，在資源條件和技術應用上都具互補性，成為了最具開發前景的兩種可再生能源。與單一的風能發電系統或光伏發電系統相比，在滿足相同負載要求的前提下，經過合理設計的風光互補發電系統具有供電質量穩定、發電效率高、綜合發電成本低等優點。由于風速和太陽輻照強度處于時刻變化中，新能源發電設備在固定參數下難以實現高效發電，甚至有時發電效率極其低下，因此，有必要有針對性地設計一種新能源發電控制器，在發電過程中實時根據風速、風向、日照強度等變化動態調整系統參數，實現新能源發電設備和蓄電池充放電的有效管理，以提高新能源發電工程的供電質量和經濟效益。本文介紹一種風光互補新能源發電系統的設計與實現方法，該控制器采集風電機組、光伏電池的充電電流和蓄電池電壓以及負荷情況，經過計算和處理后產生控制信號，控制主功率回路電路上的功率開關器件，實時對風能和太陽能的充電情況進行調節，從而達到有效利用兩種能源的目的。

風光互補新能源發電系統總體方案設計

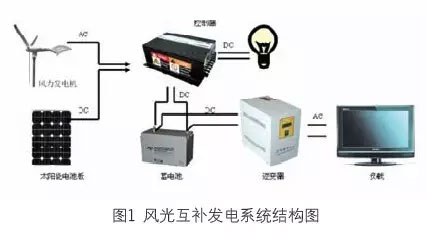

風光互補發電系統是由風電機組、光伏電池陣列、風光互補控制器、蓄電池組、逆變器和用電負荷等組成，其結構圖如圖1所示。

系統控制原理如下：太陽能經過光伏陣列的轉換得到直流電，直流電經功率開關器件對蓄電池充電，同時風電機組所發的電通過三相橋式整流后變?yōu)橹绷麟娡ㄟ^功率開關器件對蓄電池進行充電。風電機組和太陽能電池陣列的電量可由單片機發出的PWM波觸發相應的功率開關器件的導通與關斷來控制。蓄電池的充電電壓及電流由相關傳感器檢測并經過A/D轉換后送給單片機，由單片機依據控制流程和相關參數對蓄電池的充放電進行控制。當蓄電池電壓充滿或風電機組電壓過高時通過開關管進行卸荷，以免造成蓄電池過充和危害其他設備安全。

硬件控制電路設計

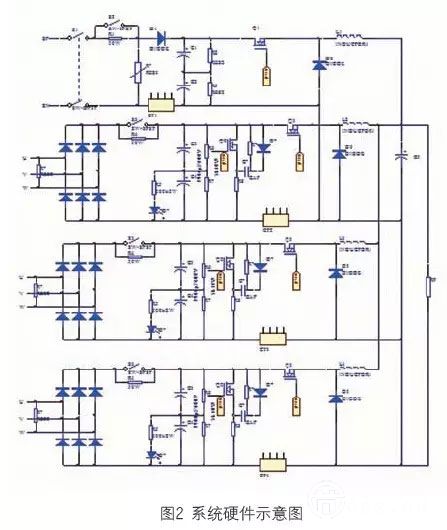

該控制系統采用芯片PIC16F877A作為控制核心，配以電源模塊、驅動模塊、卸荷模塊等組成。該系統具有結構緊湊、配置靈活、可擴展性好、可移植性強、抗干擾性強等特點，系統硬件電路圖如圖2所示。
