在霧霾天氣勢虐全國性區域之際，為進一步改善空氣質量，部分地區提出高于國家最新大氣排放標準要求的“50355”工程，即控制“氮氧化物小于50mg/Nm3、二氧化硫小于35mg/Nm3、粉塵小于5mg/Nm3”。然而，除了NOx、SO2和粉塵，煙氣組份中的SO3、細微顆粒物(PM2.5)、汞等重金屬污染物的危害也不容忽視。因此，單是“50355”工程談不上“超潔凈排放”。本文簡單介紹SO3、重金屬及PM2.5等危害，重點闡述LJD循環流化床干法工藝路線的多污染物全面脫除的優點，為真正實現“超潔凈排放”工藝路線的確定提供借鑒。

1. 前言

在燃煤煙氣污染物排放是全國性霧霾天氣的主因這一主流認知導向下，燃煤煙氣治理只有向著更加嚴格的排放要求發展。在國家最新《火電廠大氣污染物排放標準》(GB13223-2011)還未全面落實到位情況下，今年以來，各地區相繼提出控制燃煤煙氣的“超潔凈排放”目標。2014年2月，廣州市推出《燃煤電廠“超潔凈排放”改造工作方案》(“50355”工程)要求廣州市的燃煤鍋爐企業在2015年底完成“超潔凈排放”改造，使大氣污染物排放濃度達到：氮氧化物小于50mg/Nm3、二氧化硫小于35mg/Nm3、粉塵小于5mg/Nm3。

根據煤質及燃燒特性，一般燃煤鍋爐煙氣除了SO2、NOx和粉塵等主要污染成分外，還含有HCl、HF、SO3、汞、鉛等重金屬以及細微顆粒物等。這些污染物因含量相對較低，在治理過程中往往被忽視。但隨著環境保護意識的加強，及國際上，大范圍地對大氣污染的深入研究，許多分析成果顯示，HCl、HF、SO3、汞、鉛等重金屬以及細微顆粒物在煙氣污染組份中雖然含量少，但危害卻巨大。其中SO3、細顆粒物PM2.5及重金屬物質等對大氣污染及對人類健康影響遠超過SO2、NOx等人們所熟知的污染物。因此，在追求“超潔凈排放”目標上，如果不能同時控制這些少量污染物質的排放濃度，則談不上真正的“超潔凈”，對大氣環境的改善也僅能停留在片面的層次上，起不到徹底和實質性的效果。

1. 大氣中SO3、重金屬及細微粒等污染物的危害

1.1. SO3的危害

煙氣中一般有1%的SO2轉化為SO3，由于含量低且難以檢測，在很長一段時間里，SO3危害性被忽視。實際上，SO3毒性比SO2高十多倍，且具有強腐蝕性。SO3在煙氣治理中未被脫除直接進入大氣環境，會形成硫酸，沉降后會對作物、建筑等形成腐蝕，破壞性極大。另外，排放的SO3在大氣中沉降也會進入人體呼吸系統，在呼吸道的潮濕環境里，SO3會立即轉變成硫酸。我們知道，呼吸道的粘液對呼吸系統和肺部起了一個保護屏障的作用，而當SO3形成的硫酸進入到呼吸系統后，會使呼吸道內粘液的pH值降低。體外試驗研究表明，當人體呼吸道內粘液的pH值降低到低于7.4時，粘液的粘度增大，而使粘膜纖毛清除率下降。健康人體呼吸道內粘液的pH值一般在7.4-8.2之間，而氣喘病人患者粘液pH值則在5.3-7.6之間。因此，SO3污染同時對人體健康產生很大的負面影響，美國健康與公共事業服務部1998年就估算約60,000名美國工人受SO3的危害[1]。

此外，SO3在煙氣中會與其中的水(H2O)結合形成硫酸(H2SO4)霧，據分析，SO3在煙氣中是以硫酸氣溶膠的形式存在，直徑一般為0.4-1.2μm，該直徑范圍恰好與光波粒徑接近，而產生散射，因此，SO3氣溶膠在空氣中還會使大氣能見度下降。

1.2. 汞、鉛等重金屬對人體的危害

汞、鉛等重金屬及其衍生物，因具有持久性、易遷移性、高度的生物富集性和高生物毒性等特性等，可在大氣和食物鏈中持久存在，且能遠距離遷移。因此，重金屬污染的危害是持久性、大范圍的。聞名世界的日本“水俁病”就是由于當?shù)毓S把含汞的廢水排到水俁灣，人們食用了含有汞的食品，引起了超過7000多人集體患病。而鉛、鎘等重金屬污染事件在國內外也頻見報端。

我國《火電廠大氣污染物排放標準》GB13223-2011其中對汞及其化合物的排放標準限值要求在0.03mg/m3以下，說明國家對重金屬污染的重視程度提高。而現階段美國的汞排放標準為0.0015μg/m3，是我國汞現行排放限值的1/20000，說明汞等重金屬污染物減排迫切性強，也間接反映其危害之重。

1.3. 細微顆粒物的危害

煙氣粉塵是由有不同粒徑范圍的顆粒物組成的，粒徑較大的粉塵容易被收集脫除，而細微顆粒很難捕獲，特別是粒徑在2.5微米以下的超細顆粒物(PM2.5)。經分析，10微米以上的顆粒物，會被擋在人的鼻子外面;粒徑在2.5-10μm之間的顆粒物，能夠進入上呼吸道，但部分可通過痰液等排出體外，另外也會被鼻腔內部的絨毛阻擋，對人體健康危害相對較小;而粒徑在2.5μm以下的細顆粒物，直徑相當于人類頭發的1/10大小，不易被阻擋。被吸入人體后會直接進入支氣管，干擾肺部的氣體交換，引發包括哮喘、支氣管炎和心血管病等方面的疾病。特別是煙氣中污染物成本復雜，PM2.5上可能同時夾帶酸性物質或重金屬，跟隨一并進入人體后，將比單一的粉塵顆粒引發更為嚴重的病癥。

2. LJD循環流化床干法在實現“50355”同時，對SO3、PM2.5及重金屬等多組份協同脫除的優點

LJD循環流化床干法工藝，利用高濃度床層物料傳熱傳質、高效低壓脈沖噴吹布袋除塵器以及協同低溫氧化脫硝(COA)技術配套，完全可實現NOx、SO2和粉塵的“50355”超潔凈甚至更低排放濃度要求。除此之外，LJD循環流化床干法含具有脫除HCl、HF、SO3、PM2.5及重金屬等多組分污染物作用，具體如下：

3.1. SO3等酸性氣體高效去除作用

SO3在煙氣中是以硫酸氣溶膠的形式存在，在濕法脫硫低溫環境下，SO3氣體會凝結成非常細小的薄霧(約1mm)。這些細小的酸霧不能有效地被噴射的石灰石漿液捕獲。因此，濕法脫硫?qū)O3的去除效率很低，僅在15%-50%之間[2]。而在LJD干法工藝條件下，脫硫運行溫度較高，其中部分SO3與HCl、HF、SO2等一起與吸收劑反應去除。另形成細顆粒酸霧的部分，在反應塔內被高效湍動、具有大比表面積(見圖1)的床層物料顆粒吸附，經后級布袋除塵收集脫除。

LJD循環流化床干法對SO3高效脫除效率，在眾多工程運用業績中得到證實。

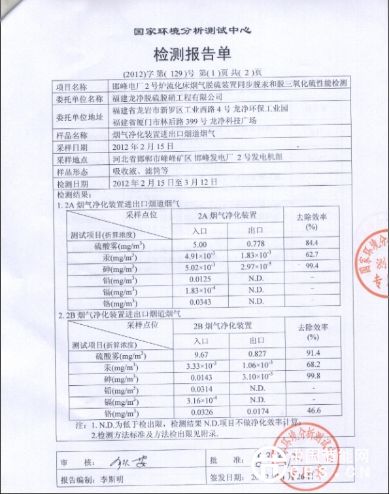

圖2 邯峰電廠2號循環流化床同步脫SO3及重金屬檢測報告

(入口SO3濃度~10mg/Nm3，除效率可實現90%以上)

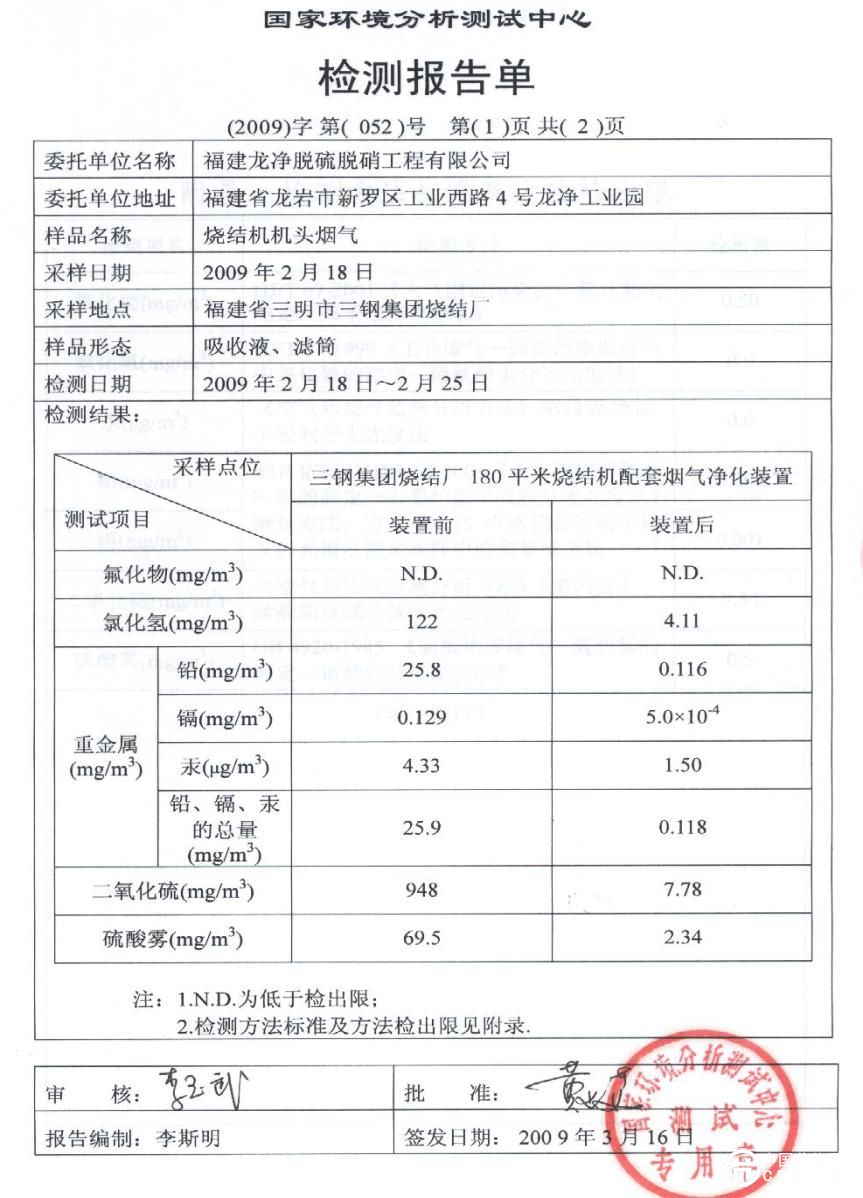

圖3 三鋼180m2燒結機循環流化床同步脫SO3檢測報告

(入口SO3濃度69.5mg/Nm3，脫除效率96.6%以上，出口濃度2.34mg/Nm3)

在SO3脫除上，龍凈LJD循環流化床干法有巨大的技術優勢，不需要在脫SO2裝置基礎上增加額外反應及收集設備，與脫SO2共用吸收劑供應設備。相比之下，濕法工藝SO3的脫除，只能通過增設濕式電除塵器，其要高出幾千萬的設備投資。

3.1. LJD工藝特有協同汞等重金屬作用

燃煤煙氣汞的主要附存方式包括三種形態：氣態汞元素單質(Hg0(g))，氣態離子汞(Hg2+)和固態顆粒附著汞(Hg0(p))。其中氣態離子汞(Hg2+)易溶于水，濕法脫硫裝置可脫除;固態顆粒附著汞(Hg0(p))，可以通過除塵器脫除;而單質汞(Hg0)由于不溶于水，且揮發性極強，是汞附存方式中相對難以脫除的部分。因此，確定煙氣治理技術脫汞的成敗就在在于這部分單質汞(Hg0)的脫除。

龍凈創新研發的LJD循環流化床干法脫硫及多組分污染物協同凈化工藝，利用循環流化床中高密度、大比表面積、激烈湍動的鈣基吸收劑物料顆粒來實現對氣態離子汞(Hg2+)及單質汞(Hg0)的高效吸附形成顆粒汞，再借助脫硫系統配套的除塵裝置對附著在Ca(OH)2和飛灰細顆粒表面上所形成的顆粒汞(Hg0(p))及Hg2+化合物，進行捕集、脫除。為了確認循環流化床干法具體脫汞、鉛等重金屬效果，清華大學、國家環境分析測試中心等國家權威測試單位先后對龍凈的邯峰電廠、中石化(見圖2~3)及三鋼、寶鋼(圖3~4)等LJD循環流化床干法裝置進行了測試，結果均證實：在不添加任何吸收劑的前提下，龍凈LJD同步脫除率達到60～80%以上。

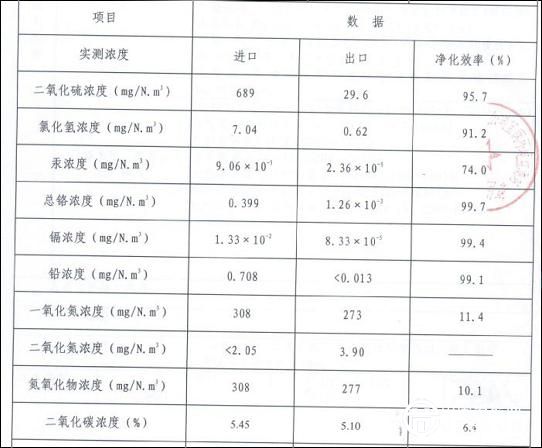

圖3 寶鋼股份公司一燒結495m2燒結機煙氣脫硫項目國家環境分析測試中心監測報告單

(脫鉛效率：99.1%，脫汞效率：74%)

圖5 LJD干法吸收塔前后的顆粒形貌電鏡分析對比

1. 結論

基于全國性霧霾天氣勢虐及大氣環境亟待改善的形勢，燃煤機組實現“超潔凈排放”是必然的趨勢。繼廣州市“50355”工程的提出，今年第二季度，作為煤炭大省的山西也提出燃煤機組煙氣污染控制滿足燃?xì)鈾C(jī)組排放的目標，在“50355”控制基礎上增加了SO3小于5mg/Nm3、汞排放小于3μg/Nm3的要求，即“50355+53”。龍凈已為山西電力企業晉能集團多個燃煤發電機組工程配套“50355+53”超潔凈排放裝置升級。實際上，龍凈的“干式凈化”工藝技術，除SO3、汞外，還對HF酸性氣體、重金屬鉛、鎘、鉻以及細微顆粒物均有脫除作用，遠不止“50355+53”。

此外，龍凈LJD循環流化床干法脫硫及多污染物協同凈化工藝，整個裝置均為干態環境，過程不產生廢水(傳統的濕法難以實現廢水“零排放”)。實際上，在煙氣治理路線選擇上，沒有廢水的“超潔凈”煙氣排放，才是真正的“超潔凈”。
