近幾年，我國政府陸續出臺了《電力需求側管理辦法》、《有序用電管理辦法》、《電力需求側管理城市綜合試點工作中央財政獎勵資金管理暫行辦法》等政策法規[1-3]，為實施需求響應(demand response，DR)提供了必要的政策支持。同時，全國已建立起多種電價體系，包括尖峰電價、分時電價、豐枯電價等，部分省市(如浙江、安徽、上海等)還實行了直接負荷控制、可中斷負荷電價、高可靠性電價等補償政策，極大地促進了國內DR業務的發展。但DR的實現需要相應的系統、終端設備、運行模式、管理模式等支撐和配合，上述內容的標準化直接決定了DR系統在國內的推廣應用規模和DR業務發展速度。
為促進和支撐DR標準化工作開展，為DR有關標準制定提供技術參考，亟待建立系統化的電力DR標準體系。從支撐和促進需求響應業務發展的角度，本文建立了電力DR標準體系，并梳理分析了相關標準框架。
1 DR標準研究現狀分析
1.1 國外研究現狀
在美國，DR是智能電網框架里的一個重要組成部分，也是智能電網建設的重要目標。美國聯邦能源管理委員會(FERC)第719號令，以及美國復蘇和再投資法案(American Recovery and Reinvestment Act)等政策正在促進美國DR的研究及項目開展。由美國勞倫斯伯克利國家實驗室DR 研究中心負責開發的開放式自動需求響應(open automated demand response，Open ADR)通信協議是智能電網信息與通信技術的一部分，已經成功應用于工商業電力用戶[4-7]。在加州等地開展的樓宇和家庭DR項目已成功實施，并積累了豐富的理論和實踐經驗。SEP 2.0(smart energy profile2.0，智能能源規范2.0版)于2009年入選美國家庭設備智能能源管理標準，該標準將需求響應和用戶側負荷控制業務作為開展建模工作的主要對象，以提升電網和用戶電器設備的互操作能力。
2013年，由日本經濟產業省主導設立的日本智能社區聯盟制定了“需求響應接口規范”。同年夏季，由電力公司及負荷集成商啟動了需求響應實證實驗，實驗目標為通過組合利用不同廠商的裝置及服務，確認不同裝置、服務間的互聯性，力爭實現需求響應業務的實用化。該實證項目由經濟產業省提供“能源管理系統標準化連接及控制技術研究事業”補貼，同時研究在早稻田大學的實驗基地，將需求響應信息發送給地區能源管理系統，由接受需求響應信息的地區能源管理系統向地區內的用電方提出節電要求[8]。
澳大利亞頒布實施了有關居民電器參與需求響應的AS4755系列標準[9-11]，詳細規定了家用空調、熱水器、游泳池水泵控制器、電動汽車充放電設備、家用光伏發電系統的硬件接口及通信協議指令，明確了家用電器需求響應等級，實施需求響應等級標識制度，并與家用電器能效標識一同推廣應用，取得了良好的效果。韓國也在DR型家電研究設計方面開展了諸多實踐，并進行了DR試點，取得了較好的實踐效果。
IEC TC57針對需求響應業務發展的實際需求，開展了用例分析、模型研究等工作，并取得了豐碩的研究成果。IEEE發布的智能電網行動路線圖[12-13]中對需求響應的業務場景進行了較詳細的描述。IEC PC118作為專門面向需求響應領域開展標準制定工作的國際化標準組織，完成了需求響應信息交互規范[14-15]。
盡管國外需求響應發展較早，但從目前發布的有關標準來看，尚沒有建立需求響應方面的標準體系，只在需求響應功能架構、需求響應信息交互、需求響應系統通信協議等方面建立了具體的技術標準。
1.2 國內研究現狀
2013年，國家標準化管理委員會下達了關于《電力需求響應系統通用技術規范》國家標準制定任務，由中國電力科學研究院作為牽頭起草單位，聯合國內相關領域的高校、科研機構、產品廠商開展了針對DR系統術語定義、架構、基本功能、性能指標、系統接口、通信要求、工作環境和安全防護等方面的標準化研究，并于2014年11月完成標準送審稿，由中國電力企業聯合會組織專家現場審查通過。
2014年8月6日，全國智能電網用戶接口標準化技術委員會在北京成立，對口IEC/PC118技術委員會，主要工作范圍為智能電網與用戶系統/設備接口、需求響應、智能用電服務等，其中需求響應是該標委會的重要工作領域，該標委會將圍繞需求響應系統/終端、需求響應互操作性、需求響應測評、需求響應業務與監管等方面組織和開展標準研究、制定以及審查等工作。
2 電力DR標準體系架構
電力DR標準體系研究以DR系統為載體，以政府監管部門、電網公司、電力用戶、負荷聚合商等主要用戶的實際需求為導向，以促進電力需求響應系統互聯互通、需求響應業務規范有序運行為目標。在設計電力DR標準體系架構前，首先分析電力DR系統架構。
2.1 電力DR系統架構
按照信息技術開放系統互連基本參考模型的分層思想，設計了系統的互操作架構，并將電力DR系統劃分成業務層、功能層、信息層、通信層和組件層5個層面，如圖1所示。
圖1 電力DR系統互操作架構
Fig. 1 Inter-operation architecture of power DR system
1)業務層規定需求響應政策、業務模式、業務流程和參與者分工等，該層支持電能供應商或需求響應服務提供商開展需求響應業務，支持需求響應監管者定義新的市場模式，支持業務細化，保證各個具體業務的實現。
2)功能層規定系統功能和服務，提供相應功能，支撐具體業務流程的實現。
3)信息層規定在功能層和通信層、組件層之間交互的信息，定義信息對象和數據模型的基本規范，提供通信互操作的通用語義。
4)通信層規定信息交換的協議和機制，包括語法的互操作性，并提供網絡交互。
5)組件層規定需求響應系統物理分布，為需求響應參與者所屬的軟件系統、硬件設備等提供基本連接。

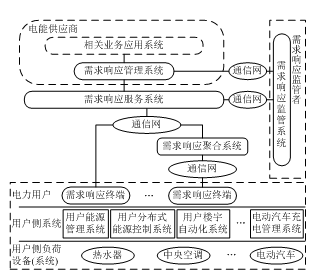

電力DR系統的組成結構如圖2所示，電能供應商所屬相關業務應用系統，用于提供電網負荷數據、電力用戶檔案數據、電力用戶負荷數據等信息，為需求響應管理系統管理需求響應業務提供數據支撐。需求響應服務系統、需求響應聚合系統以及
圖2 DR系統組成結構
Fig. 2 Composition structure of power DR system
電力用戶側需求響應終端是電力DR系統的核心組成部分。電力用戶通過需求響應終端，支撐用戶側相應系統或設備直接參與需求響應。需求響應監管者通過需求響應監管系統監督管理需求響應業務執行，同時包括電價與激勵政策制定、業務結算、資金清算等。
2.2 電力DR標準體系架構
電力DR業務的規范運行，與電力DR系統的研發、建設和運維，配套系統的建設，DR終端的研發、生產，業務流程，業務模式等息息相關。按照分層設計標準體系架構的思想[16-17]，將標準體系分為2層，如圖3所示。第1層劃分為系統類、終端類、接口類、測評類、管理類5種類型。第2層對5種類型進行細分，其中：系統類包括功能類、技術類、建設運行類、檢驗類4個子類別;終端類包括功能類、技術類、檢驗類;接口類包括需求側資源接口類、其他業務系統接口類、信息模型與互操作類;測評類主要包括需求響應潛力評估類、節約電力測量與驗證類、效益評估類。

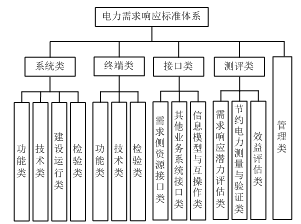

圖3 電力DR標準體系層次架構
Fig. 3 Architecture of DR standards system
3 電力DR標準體系分析
下面根據電力DR標準體系層次架構，進一步梳理和分析相關標準的框架內容。
3.1 系統類標準
系統類標準主要針對國內DR系統研發建設以及DR系統管理規范化等需求，通過對電力DR系統功能、系統性能等技術條件進行規范，指導電力DR系統的科學研究、技術開發、系統建設、運行管理、檢驗測試等工作。
1)功能類標準。
功能類標準主要對電力DR系統應具備的功能進行統一規范，為電力DR系統建設提供技術依據，對電力DR系統建設提供統一功能要求。該類標準規范主要涵蓋3個方面內容：①規定電力DR系統各組成部分的功能及技術指標。②對各組成部分中可能存在的特殊性功能進行界定。③規范、明確各項功能應采取的技術體系，建立功能與技術體系的對應關系。
2)技術類標準。
技術類標準規范從電力DR系統的性能要求出發，對涉及電力DR的相關技術進行標準化規定，包括電力DR系統性能指標、系統安全防護要求等。技術類標準包括電力需求響應系統技術規范、電力需求響應系統安全防護技術規范等。以電力需求響應系統安全防護技術規范為例，該規范涵蓋的主要內容為：
①提出電力DR系統安全技術要求，包括總體要求、安全防護框架、邊界防護、網絡環境安全防護、主機系統安全防護等。
②明確電力DR系統主站服務器、用戶側終端設備以及電力DR系統中其他信息化設備需采用的安全防護措施，以及各部分應達到的安全性指標。
③形成具體的安全防護工作流程。
3)建設運行類標準。
建設運行類標準主要針對電力DR系統的整體架構設計、建設運行等進行規范化。建設運行類標準主要包括電力DR系統設計導則、電力DR系統建設規范、電力DR系統運行規范等。
4)檢驗類標準。
檢驗類標準主要規定電力DR系統的檢驗流程、檢驗項目、檢驗技術要求。
3.2 終端類
DR終端是電力用戶參與DR的重要支撐設備，應當具備與電力用戶所屬能量管理系統、分布式能源管理系統、智能設備控制器等信息化系統或設備直接通信的能力。DR終端技術規范能夠為不同廠商設計DR終端提供統一的參考依據，有利于DR業務的推廣和有序運行。根據國家公布的電價體系，不同電力用戶的電壓等級、負荷類型具有較大區別，DR終端亦須對應不同類型電力用戶提供相應的技術服務。因此，將DR終端劃分為商業用戶、居民用戶和工業用戶3種類型。下面以商業用戶DR互動服務終端技術條件為例，介紹終端類標準的技術框架：
1)技術要求、功能要求、安全防護、運行管理要求等。
2)中央空調系統等用能系統的DR接口形式。
3)DR終端應具備的基本功能集。
4)信息交互模式、通信協議及通信架構。
5)終端軟件的編寫形式。
6)DR終端應采用的技術手段及技術參數。
3.3 接口類
接口類標準主要面向2類系統：一是執行相應DR功能的信息化系統，稱為第1類系統;二是為電力DR系統正常運行提供必要數據支撐的系統，稱為第2類系統。因此，接口類標準主要規定與電力DR系統進行信息交互的信息化系統的接口，以及相應接口所應達到的技術條件，主要包括需求側資源接口類、其他系統接口類、信息模型與互操作類，如圖4所示。
圖4 電力DR系統接口架構
Fig. 4 Interface architecture of power DR system
需求側資源接口類標準主要包括第3方聚合服務商技術支持系統技術規范、分布式電源管理系統參與DR的技術要求、電動汽車充放電管理系統參與DR的技術要求、蓄能(冷、熱、電)管理系統參與DR的技術要求等。以第3方聚合服務商技術支持系統技術規范為例，介紹標準框架內容。
該系統主要面向大量電力用戶的DR容量資源，提供分包式DR服務，具有區域聚合功能，從一定程度上行使電力DR服務系統的某些權利。第3方聚合服務商技術支持系統連接電力用戶側終端設備與電力DR服務系統，對電力DR服務系統發布的削減負荷指標進行再分配，并監督電力用戶側DR業務的執行，是整個DR系統有效運行的關鍵環節。第3方聚合服務商技術支持系統技術規范主要包括以下內容：系統架構、系統功能、接口要求、信息模型、信息交互模式與軟件代碼格式等。
其他系統接口類標準主要包括電力DR系統與電力調度自動化系統間的接口、電力DR系統與用電信息采集系統間的接口、電力DR系統與營銷業務應用系統的接口等。
信息模型與互操作類主要包括需求響應信息交互模型、互操作等方面標準[18]。
3.4 測評類
測評類標準主要對應DR潛力評估類、節約電力測量與驗證類、效益評估類等技術規范，針對不同類型電力用戶具有不同標準。面向DR業務開展需求響應潛力分析，對工商業用戶潛力進行量化;針對電力用戶建立統一的DR效益計算評估規范，形成客觀公正的評價指標體系，能夠為政府有關部門電力需求側管理政策制定、電網經濟運行等提供可靠的數據參考;工業、商業、居民3類用戶的DR節約電力測量與驗證標準，能夠精細化評價DR業務削減電力負荷量，為相關電力需求側管理獎勵資金、節約電力補償?shù)燃畲胧┑膶嵤┑於夹g依據。
其中測量與驗證類標準主要規定以下內容：
1)測量基本技術要求。主要規定信息采集終端的采樣周期、測量表計的本地數據存儲時間等。
2)用戶基準負荷計算方法。計算用戶基準負荷是確定電力用戶節約電力的基礎，必須按照公平合理、準確簡明、數據典型、抑制投機的原則進行，用戶基本負荷計算一般包含選擇數據、制訂計算方法和結果修正3個基本流程。數據選擇要求挑選與用戶基本負荷密切相關的用電數據，一般按照需求響應期在工作日和非工作日2類情況選擇數據;對于用電負荷受天氣變化和其他因素影響較大的電力用戶，應當對用戶基本負荷進行修正。
3)節約電力計算方法。需求響應期內節約電力效果由用戶實際用電平均負荷和基準期平均負荷計算得出。
4)測量和驗證方案。應包括需求響應項目基本情況和項目邊界，測量方法，測量點、測量時期、表計特性、抄表方式、處理數據遺失的方法等。
3.5 管理類
管理類主要規定業務流程、業務模型、交易與結算等方面的標準;標準涵蓋電力DR的管理流程、業務監管流程，用于明確電力DR業務中監管者、電能供應商、電力用戶等主要參與者的責任、權利與義務。
4 結論
電力需求響應是推動智能電網互動化水平提升的重要工具，是提高電力系統整體運行效率的關鍵技術手段。作為一項系統化的工程，各組成部分的協調有序運行是DR業務順利實施的關鍵。本文詳細分析國內外需求響應標準現狀，根據國內電力體制改革和需求響應業務開展現狀，研究提出了標準體系架構，分析了5類需求響應標準建設需求，旨在為DR相關技術和業務標準的制定提供了參考。
