一、原理

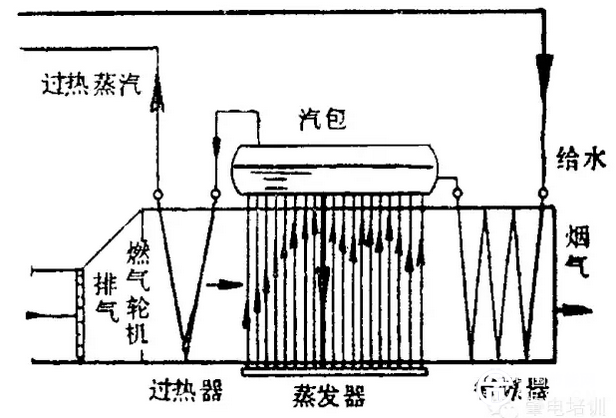

下圖是一臺自然循環余熱鍋爐，全部受熱面組件的管子是垂直的。給水進入省煤器吸熱后，進入汽包。汽包有下降管與蒸發部的下聯箱相連，下降管位于煙道外面，不吸收煙氣的熱量。汽包還與蒸發器的上聯箱相連。直立管簇吸收煙氣的熱量。當水吸收煙氣熱量就有部份水變成蒸汽，由于蒸汽的密度比水的密度要小得多，所以直立管內汽和水混合物的平均密度要小于下降管中水的密度，兩者密度差形成了水的循環。

二、特點：

1、重心低，穩定性好;

2、蓄熱能力較大;適應負荷變化能力強;

3、受熱面管道垂直布置;

4、運行維護簡單;

三、缺點：

1、水容積較大，啟停，變負荷速度較慢;

2、占地面積大;

四、自然循環鍋爐汽水流程

1、給水由省煤器人口集箱進入省煤器管屏加熱后流入鍋筒;

2、通過鍋筒下部的集中下降管進入蒸發器管屏。吸熱后上升進入鍋筒進行汽水分離。

3、分離后飽和水再進入集中下降管，而飽和蒸汽從鍋筒上部引至過熱器，經過熱管屏吸熱后由出口集箱引出鍋爐。

4、在兩級過熱器之間布置噴水減溫裝置，從而可有效地保證出口過熱蒸汽溫度。

5、低壓蒸汽進入除氧器用于除氧。
