一、技術原理



　　空氣源熱泵又稱熱泵熱水器，由熱泵吸收空氣熱源制取熱水，能效可達到電熱水器的4倍以上。其工作原理見下圖。



　　空氣源熱泵工作原理圖



　　熱泵用逆卡諾循環原理，以少量的電能，吸收空氣中大量的低溫熱能，通過壓縮機的壓縮變?yōu)楦邷責崮?，傳輸至水箱，加熱熱水，所以它能耗低、效率高、速度快、安全性好、環保性強，可源源不斷地供應熱水。



　　二、關鍵技術



　　空氣源熱泵技術、熱水循環泵技術和智能控制技術。



　　三、項目單位情況



　　該省公路局耗能系統設備安裝較早，大部分設備己服役多年，需要對系統優化更新，使其利用最大化，能耗最小化。改造前由2臺720KW的電鍋爐作為生活熱水熱源，水源為市政供水，一根DN50作為供水管道。



　　四、改造內容

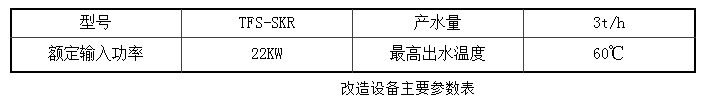

　　空氣源熱泵熱水機組整體采用立式布置，依次排放在樓房側面。采用20噸不銹鋼水箱存儲熱水?？諝庠礋岜脽崴捎脧娭蒲h(huán)設計，即熱水工質在管內依靠給水泵、熱水循環泵強制循環。通過熱用戶混水系統，其回水直接排回不銹鋼水箱。遠距離供水溫度通過自動系統控制供水溫度，以滿足遠距離供熱水的要求。建立空氣源熱泵熱水管道輸送控制系統，將空氣源熱泵產生的熱水輸送到各辦公房間、浴池、餐廳廚房等供生活熱水使用，更新淘汰2臺720KW電鍋爐。





　　五、項目投資及使用情況



　　該項目2011年4月開工，2011年6月完工。總投資為44萬元，其中節能服務公司投資44萬元。



　　六、雙方效益的分享



　　按照節能服務公司和用能單位的合同約定，效益分享期為5年，效益分享期內項目節能量預計為年節能量652tce左右，預計節能效益為39萬元。效益分享期內，節能服務公司分享70%，用能單位分享30%的項目節能效益。



　　用能單位收到節能服務公司發票后的7日內將相應款項支付給節能服務公司。



　　七、項目邊界描述與改造前后能耗情況



　　項目改造前運行2臺720KW電熱水鍋爐，每小時提供53～60℃的生活熱水3t/h，供350-450人洗浴和炊事餐飲用水。目前用電熱水鍋爐提供生活熱水的能效較低，主要是消耗高品質的電能，經核查用電記錄和對運行鍋爐實際消耗電功率分析，年平均用電量162.3×104kWh。



　　項目改造后，由超低溫空氣源熱泵熱水機組替代2臺720KW電熱水鍋爐作為生活熱水熱源為全局服務。通過核查空氣源熱泵熱水機組壓縮機運行性能功率負荷曲線，參考同類熱水機組運行效果，估算年用電量13.0×104kWh。



　　項目改造前，由2臺電熱水鍋爐加熱全局生活熱水。

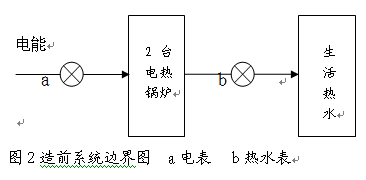

　　改造前系統邊界圖見下圖。

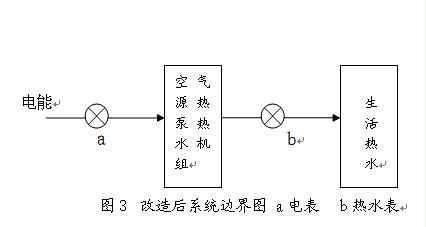

　　項目改造后，由超低溫空氣源熱泵熱水機組提供全局生活熱水。改造后系統邊界圖見下圖。





　　項目改造前，核對每臺電熱鍋爐的容量，估算年供熱水量，核查近２年每臺電熱鍋爐年耗電量，用年平均用電量162.3×104kWh作為項目改造前能耗指標。



　　根據現場核實，項目改造后用電量13.0×104kWh。



　　該項目節能率為91.99%。



　　八、項目審核結論以及獲得的獎勵



　　項目經第三方機構審核，項目真實存在，合同真實有效，改造內容與合同一致，使用計量裝置齊備；該項目節能服務公司投資比例為100%；屬于財政獎勵資金支持的范圍。



　　該項目年實際節能量為521tce，獲得國家和地方財政獎勵資金共156300元。
