一、前言
自IT解決方案供應商SUN推出全球第一個移動式、虛擬化的數據中心Black Box起，這種將網絡機架、空調、配電柜、消防、安防、監控，甚至UPS、發電機等數據中心基礎設施部分或全部地集成安裝到一個標準貨運集裝箱（20英尺、40英尺）內，從而構建一個高度集成、快速部署、靈活擴建、高效節能的集裝箱式數據中心，立即在業界引起了廣泛的關注。緊跟其后各大IT廠商也相繼推出了各自獨具特色的集裝箱數據中心解決方案，如IBM（PMDC）、HP（POD）、SGI（ICE Cube）等。
模塊化遵循“按需供應、靈活擴展”的需求，使數據中心的使用效率盡可能提高，在產品形式上主要有兩種：微模塊和集裝箱式數據中心。微模塊又可分為網絡微模塊、計算微模塊、存儲微模塊等；集裝箱數據中心模塊化產品包括一體化箱、IT箱（設備箱）、支持箱（也稱輔助箱），而一體化箱則是數據中心模塊化的極致體現。本文將通過對比兩類模塊化數據中心的產業環境、產品特點、應用場合以及對綜合布線的影響等方面來分析微模塊與集裝箱數據中心的特點。
二、模塊化數據中心的產業環境
云計算、大數據的快速發展以及廣泛應用，數據中心也像水電一樣可以實現“按需供應”，模塊化數的據中心建設恰好迎合了云計算“按需供應”的需求，根據著名咨詢機構IDC公司數據中心趨勢研究人員Michelle Bailey的說法，數據中心的模塊化模式有望在未來5年內成為建造數據中心幾乎默認的方法，模塊化數據中心將成為未來數據中心發展的趨勢之一。
2.1 市場環境
云計算的“按需供應”既體現在網絡服務的按需供應，同時也體現在數據中心基礎設施的按需供應，所有數據中心的基礎設施都是根據相對應的網絡業務需求來布置的，這樣可以極大的提高數據中心的使用效率，這與傳統數據中心在建設初期考慮大量冗余是完全不同的。然后，當新的網絡業務需求產生時，傳統數據中心的擴展就顯得非常有優勢了。而采用模塊化的數據中心建設則同樣能達到與傳統數據中心擴展相媲美的效果，無論是集裝箱數據中心還是微模塊方式，只需要將相應數量的集裝箱或微模塊安放到位，接上市電和運營商網絡（集裝箱數據中心）或在各模塊之間連接主干鏈路（微模塊）即可完成網絡的擴展。因此，云計算以及大數據的發展為模塊化數據中心提供了良好的市場前景。
2.2 政策環境
標準規范總是滯后于技術的發展，盡管集裝箱數據中心自推出以來得到了廣泛應用，由于涉及到供電、消防、布線等數據中心的所有基礎設施，到目前仍然沒有一個完整的標準來進行規范，同時不同IT廠商提供的集裝箱規格也不盡相同，這也就限制了用戶在不同集裝箱數據中心廠商之間的自由選擇，因此在很大程度上影響了這一技術的應用和發展。對于微模塊數據中心這一新興事物，同樣也遇到了相似的狀況，目前仍然是以部分廠商先入為主，如目前阿里巴巴、百度和騰訊聯合進行的“天蝎計劃”等，微模塊數據中心當前主要尚處于各個企業各自為政的階段，在設計、建設、部署已經運維等方面尚沒有統一的標準。
無論是集裝箱還是微模塊數據中心，其標準化是用戶最關心的問題，任何產品只有實現標準化，才能形成相應的產業鏈、促進數據中心模塊化的良性發展。目前已有相關開始著手模塊化數據中心的標準化工作，我國工信部也已于2012年底正式召開了“微模塊數據中心標準化研討會”，分析了微模塊數據中心標準化的現實意義，工信部這一工作將對模塊化數據中心建設起到良好的推動作用。
工業和信息化部聯合四部委于2013年1月9日發布了《關于數據中心建設布局的指導意見》，該指導意見提出了數據中心建設布局應遵循的四大導向，對于新建超大型、大型數據中心，重點考慮氣候環境、能源供給等要素；對于新建中小型數據中心，重點考慮市場需求、能源供給等要素。“意見”更多的是要求新建數據中心降低PUE值，明確了未來政府在電價、土地等相關市場配套上對數據中心建設的支持，這對于能效比更高的模塊化數據中心建設又是一個積極的政策支持。
2.3 行業環境
傳統數據中心的建設往往是從土建開始，IT需求的規劃則在建筑規劃后進行，建筑與IT規劃之間具有很強的耦合。由于IT需求的不確定性導致經常出現設計規劃的變更，有些變更甚至需要對建筑結構進行特殊設計，當這些變更發生在建筑結構已經確定時，某些建筑結構的不可變更性將無法滿足數據中心對建筑的特殊要求，這將直接影響數據中心的應用效果。
模塊化數據中心的建設以模塊為基礎，而模塊又是以標準機柜或標準集裝箱的形式出現，數據中心建設過程中的具體變更基本上都可以在工廠得到專業的部署，而建筑物現場則只需提供滿足各個模塊所需水、電以及網絡的標準接口，建筑物結構為標準化廠房即可，并且建筑與數據中心模塊的建設可以同步進行。這一方式即可極大的節省數據中心的建設時間，同時又可靈活滿足數據中心變更的要求。
模塊化的另一個特點是將整個數據中心拆散為若干個以模塊為單位的數據中心的迭加，除安裝更便捷外，對于數據中心的分段投資也有很大優勢。
三、模塊化數據中心的產品特點
傳統數據中心的建筑及基礎設施與IT規劃之間具有較強的耦合關系，這對數據中心的部署和運維都將帶來一定發麻煩。模塊化數據中心則是以各個功能模塊為基本單元，在工廠預先將相應的設備集成在同一功能模塊內、現場再將各功能模塊堆疊在指定位置進行建設的。由于各類型模塊集成的設備各不相同，因此微模塊和集裝箱數據中心的產品特點也有較大差異。
3.1 集裝箱數據中心
集裝箱數據中心是在一個集裝箱內集成了數據中心所需的全部基礎設施，如網絡機架、配電柜、UPS、蓄電池、精密空調、消防、安防以及監控系統，甚至還包括備用柴油發電機組，這種一體化的集裝箱數據中心只需將其接入市電和運營商網絡，即可投入使用。
以帶發電機40英尺一體化箱為例，通常配備5~6個45U網絡機柜，每個機柜的IT負載功率密度可達到10KW以上，可容納約250臺1U高度的服務器，滿足大多數政府和企事業單位等中小型數據中心建設的要求。

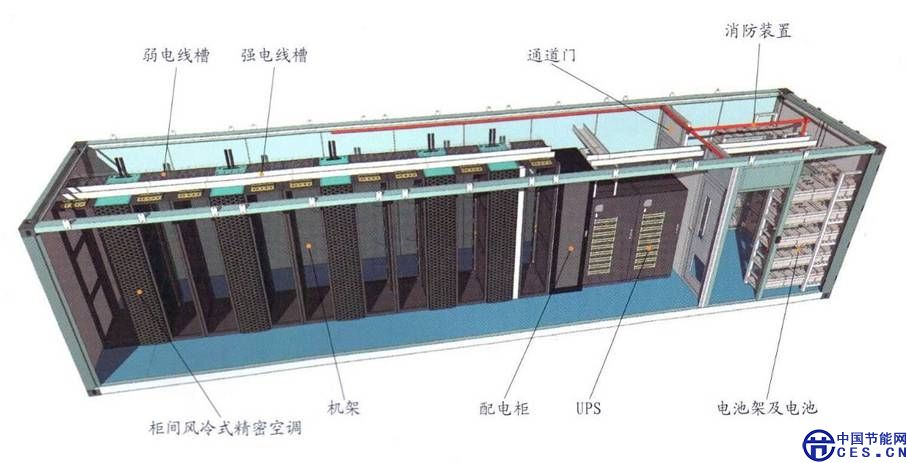

40英尺一體化箱內部結構示意圖
隨著集裝箱數據中心技術的不斷發展和進步，除了采用20/40英尺標準集裝箱作為數據中心基礎設施的安裝空間外，為了滿足不同規模數據中心建設的需要，市場上也出現了一些其他非標準規格的集裝箱數據中心。將組成數據中心的所有元素：IT核心網絡設備、供配電系統、監控系統、環境調節系統、線纜管理系統等等全部安裝在一個機柜內，如艾默生網絡能源提供的“ITSolution易睿解決方案”，可以看作是一體化集裝箱數據中心的微型版，也正成為中小型數據中心的一個建設模式。
集裝箱數據中心由于包含了所有數據中心所需的基礎設施，只要接入市電和網路就可啟用，具有單箱獨立運行、安裝便捷、運抵即用的特點。同時箱體具有優秀的密封性、表面涂有陽光反射圖層、外殼加裝了保溫隔熱材料，因此不僅適合室內運行，也可以很好的適應風雨侵蝕、光陽暴曬等室外惡劣環境。
3.2 微模塊數據中心
微模塊是指以若干機架為基本單位，包含網絡設備、服務器、布線、消防以及監控等在內的獨立運行單元，每個模塊具有獨立的功能、統一的輸入輸出接口，不同區域的模塊可以相互備份，通過相關功能模塊的排列組合、形成一個完整的數據中心。

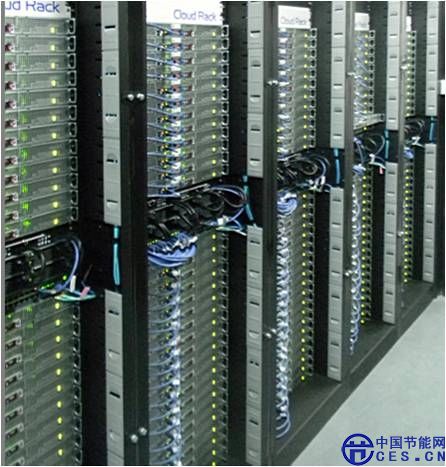

計算微模塊
組成數據中心的微模塊全部組件可在工廠預制，并可靈活拆卸、即插即用。微模塊根據業務類型劃分有計算、存儲、網絡等三大類，計算微模塊主要將關注點集中在密度上，如騰訊微模塊數據中心的計算微模塊采用高密配置，每個模塊包含12個機架、負荷10kW/機架總負荷120kW，最多可以支持960臺服務器。中密配置的微模塊總負載大致是高密配置的60%左右。傳統數據中心的核心網絡設備來自于如思科、華為、惠普等各個不同的廠商，各廠家設備的進風方式、功耗等也不盡相同，采用網絡微模塊則可以很好的解決這個問題，如騰訊采用的網絡微模塊為10個機架、負荷8kW/機架總負荷80kW。
目前微模塊數據中心采用比較多的下送風冷池或列間送風冷池方式，由于可靈活實現按需制冷，在制冷效果方面比傳統數據中心更加高效，有助于降低數據中心的PUE值。
3.3 模塊化數據中心布線特點
當數據中心選擇模塊化建設時，傳統綜合布線的很大部分也在模塊化過程中預先部署在模塊內部了。TOR網絡架構將成為模塊化數據中心的主要布線方案，各機柜選擇交換機置頂，從而節省了大量從傳統布線方案HDA到EDA之間的水平線纜，將網絡維護從交換機與配線架之間的跳線連接轉移到交換機與服務器設備之間，對于連接跳線的質量要求更高。以銅纜跳線為例，選擇通過單體標準（Patch Cord）測試的跳線將更有利于網絡的可靠性。
模塊化數據中心現場將只需要部署主干鏈路，從核心交換到接入交換之間，無論采用TOR還是EOR的網絡架構，部署工廠級制作的預端接光纜可以節省寶貴的機柜空間，加快模塊化數據中心的交付，并為數據中心升級到下一代網絡傳輸打好基礎。
四、模塊化數據中心的應用場景
作為數據中心基礎設施的重要組成部分，將網絡、供電、制冷、消防、監控等等采用模塊化方案部署后，數據中心的建設方式發生了較大變化，克服了傳統數據中心建設受限于建筑本身的問題，將數據中心的設計和大部分施工轉移到工廠進行預先定制，將各功能模塊運輸?shù)浆F(xiàn)場、以“搭積木”方式配合客戶投資和業務發展需求進行搭建，從而靈活實現分期建設，大大提升數據中心效率。
用于模塊化數據中心建設的各類模塊在工廠進行定制，產品具有更好質量的保障，在可靠性、運營成本、節能減排、部署安裝、后續擴展等方面具有更大的優勢，適用于電子政務、云計算、IDC（互聯網數據中心）、企業自用、海洋科考、油氣勘探、軍隊作業及災難恢復等多種場合。
根據模塊化數據中心類型和功能的不同，本文從以下三個方面的來分析集裝箱數據中心和微模塊數據中心的應用差異。
4.1 數據中心的規模
根據建設面積、IT設備尤其是服務器數量的多少等，數據中心規模有超大型、大型以及中小型數據中心之分，根據布線工作組《2012年中國綜合布線市場發展報告》中的相關數據，500平方及以下中小型數據中心建設的比例超過57%，可見中小型數據中心將成為數據中心建設的主體。對于面向當?shù)?、以實時應用為主的中小型數據中心，依據市場需求靈活部署是其主要特征，綜合了整個數據中心所有元素的一體化集裝箱數據中心（及機柜式數據中心），因其具有即插即用的特點，相比較微模塊具有更大的優勢。
相比而言，大型和超大型數據中心的建設一般都將分階段進行，用于建設數據中心的建筑也具有一定的規模。一個40英尺的集裝箱數據中心重量可達30噸，這樣的龐然大物搬運到建筑物內是非常困難，而室外空地安裝又需要占用太多的場地，對于像北上廣、珠三角、長三角洲地區將難以承受昂貴的土地租金。微模塊的產品形態恰巧符合國內行情，因其將數據中心所需的基礎設施分別部署在幾個獨立的機柜內，運送到現場后再進行簡單的拼接即可，因此更適合大型及超大型數據中心的模塊化建設。
4.2 不同行業數據中心
由于業務需求不同，不同行業數據中心對于網絡設備的要求也存在非常大的差異。如金融行業直接面對的就是終端用戶，可靠性和實時性、尤其是可靠性其數據中心最為關注；對于教育、政府機構的數據中心，要么其用戶對象具有一定的技術知識、容易發起主動攻擊和病毒攻擊，要么由于涉及到多個部門、多個應用系統以及服務器多樣化，因此這類數據中心更關注網絡的安全性；相對來說互聯網數據中心由于大量采用虛擬化技術，在網絡帶寬、系統可靠性以及網絡安全性方面都具有較高的要求。
每個行業對于數據中心都有其獨特的要求，金融行業數據中心對于存儲的要求更高，且升級擴容周期較短，同時為了充分利用最新制冷技術Freecooling，采用傳統方式建設其數據中心具有較大的優勢，適當采用微模塊將使其數據中心的建設更加優化。相比較來說，政府數據中心由于涉及到不同的部門，集裝箱數據中心即可滿足不同業務部門的應用需求，同時又能促進政府數據中心的標準化、規范化。而互聯網企業數據中心建設多采用模塊化建設，一個或幾個微模塊支持某一類型的應用，當新應用功能出現時，相應的增加新數據中心微模塊，如谷歌、騰訊、百度等都開始采用微模塊方式建設其數據中心。

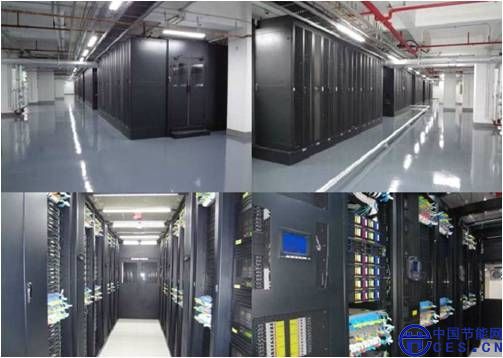

微模塊數據中心
4.3 移動性數據中心
對于一些特殊應用場合，如油氣勘探、海洋科考、軍用、受災地區等，其數據中心應用的場景環境更加惡劣。為確保其能適應野外惡劣的使用環境，數據中心不僅要求可以頻繁移動、快速部署，還在抗震、減震、耐腐蝕以及維護保養方面提出了更高的要求。經過特殊設計的集裝箱數據中心是這里場合最理想的選擇，如2008年汶川地震后，SUN公司同年11月底向中國民政部國家減災中心捐贈的模塊化數據中心SunMD D20，D20可同時容納支持x64、CMT以及用于減災應用數據處理、分析的SPARC Enterprise M5000服務器，存儲容量配置將近200TB，以幫助中國政府有效提高國家綜合減災、抗災能力。

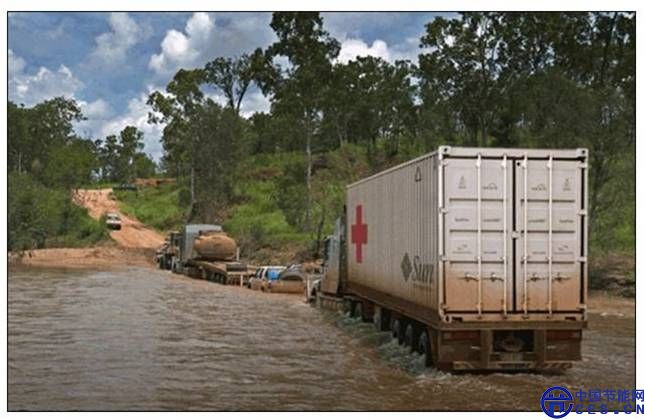

運輸中的Sun集裝箱數據中心
五、模塊化數據中心面臨的挑戰
盡管模塊化數據中心在建設周期、成本投入以及能源效率等方面有著傳統數據中心建設無與倫比的優勢，然而市場數據中心建設仍然還是以傳統方式為主導，模塊化數據中心雖然已經有不少企業開始研究部署，但規模都不大、尚處于奠定基礎的階段，離市場產業化還有很遠的路要走。
導致這一結果的原因除用戶觀念以及尚未看到明顯的經濟效益之外，模塊化數據中心本身存在的缺陷也是用戶考慮的重要方面。
無論集裝箱還是微模塊數據中心，模塊內的服務器都存在一定的定制化，一旦數據中心模塊在工廠預先定制之后，內部設備的變更就比較麻煩，這對客戶在設備方面的選擇產生了一定的限制作用。
由于國家對模塊化數據中心尚無相關的標準，且這類數據中心的改造成本以及耐用性尚未得到驗證，當3-5年后IT產品更新?lián)Q代時期到來時，企業面臨是改造還是更換數據中心的問題。尤其是集裝箱數據中心，選擇改造用戶需要考慮集裝箱本身的壽命，而重新購置新的集裝箱則讓企業沒有繼續投資的熱情。
另外，模塊化數據中心因其整體體積大、重量沉也給施工帶來了一定難度。空間有限也是制約模塊化數據中心發展的一大因素，局促的空間為數據中心的日常維護帶來很大的麻煩。
六、結束語
任何新技術的應用都不可能一帆風順，盡管模塊化數據中心的發展受到了一定的制約，但我們也樂觀的看到越來越多的企業投入到它的研究與設計中去，從傳統的IT服務器企業，如IBM、HP、華為、中興；數據中心能源、制冷解決方案，如艾默生；數據中心運營企業，如世紀互聯、亞馬遜；以及傳統的數據用戶，如谷歌、騰訊等。
隨著越來越多的企業加入模塊化數據中心研發和推廣，以及我國信息化的不斷發展和深入，包括布線工作組在內的第三方機構都認為模塊化數據中心將在5年內成為數據中心發展的主流，模塊化將成為未來建設數據中心的發展趨勢。
