1、概述

聯捷直流信號隔離變換器使用于工業現場信號傳輸，減少?gòu)?fù)雜電氣環境中設備間的信號傳輸?shù)脑肼暩蓴_，提高系統設備可靠性。與單元組合儀表及DCS,PLC等系統配套使用，可廣泛應用于油田、石化、制造、電力、冶金等行業的自控工程之中。本系列隔離變換器分為有源隔離器和無源隔離器兩大類。

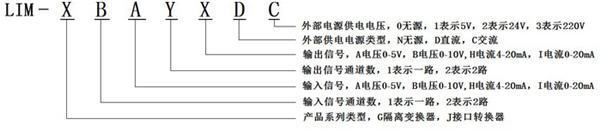

2、型號說明

有源隔離器命名

LIM-G1H1HD2表示外部供電直流24v 4~20ma電流單路輸入4~20ma電流單路輸出隔離器。

無源隔離器命名

LIM-G1A1HN0表示無源型0~5V單路電壓輸入4~20ma單路電流輸出隔離器。

3. 典型應用

配合DCS/PLC等控制系統或其它單元組合儀表應用。

連接至控制系統：各款DCS/PLC的AI卡，接收電流環信號。

適用于連接的現場設備：各種設備的直流電流信號。

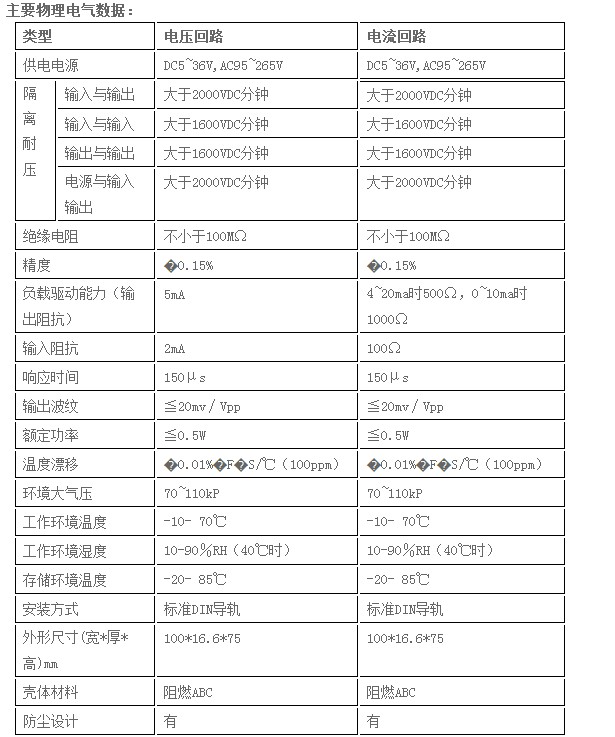

4.主要技術規格

本系列隔離器常見分類有輸入電壓輸出電壓型，輸入電壓輸出電流型，輸入電流輸出電流型，輸入電流輸出電壓型四種方式。輸入輸出電壓有0~5V，1~5V，0~10V，?5V.輸入輸出電流有4~20mA, 0~20mA, ?10mA。

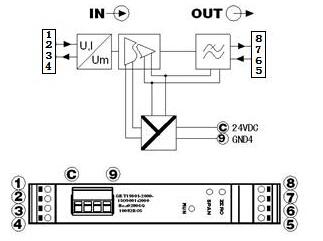

5.接線方法

6.安裝環境要求

符合技術規格所要求的環境溫度范圍和環境濕度范圍。

周?chē)h(huán)境中不得有強烈振動、沖擊以及大電流和火花等電磁感應影響。

環境空氣中應不含有對鉻、鎳、銀鍍層有色金屬及其合金起腐蝕作用的介質,以及易燃易爆的物質采用。
