節能降耗對于目前的電子科技來說，已不僅僅只是技術層面的東西，它對推動政府經濟增長也起到了很關鍵的作用。因此，從CEC、能源之星再到中國的“1瓦計劃”，客觀需求與政府導向雙管齊下，影響著電子技術日趨走向節能化。電源芯片廠商也緊鑼密鼓地推出了一系列節能產品。對于尋求設計符合最新能效標準的各種充電器、適配器的廠商來說，Power Integrations（PI）最新推出的TOPSwitch-HX系列是一個不錯的選擇。





      多?？刂瓢l(fā)力，變高效熱點為亮點

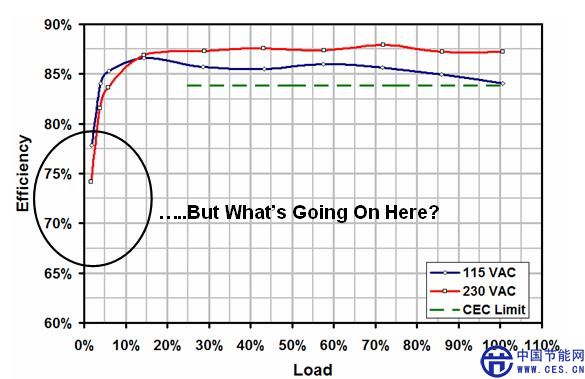

      TOPSwitch-HX在一個單片IC上集成了700V開關功率MOSFET、控制器和監測功能，并采用了PI專利的EcoSmart節能技術。具有出色的待機功耗和在所有負載條件下都持續高效工作是該系列產品的一大技術亮點，如圖一所示。





      PI市場營銷副總裁Doug Bailey表示，當負載處于25%-100%狀態時，在115V交流電源下，TOPSwitch-HX的平均效率可達86%；在230V交流電源下，TOPSwitch-HX的平均效率可達87.5%。Doug指出，在未使用散熱片的情況下，TOPSwitch-HX可提供48W的功率，適用散熱片時，其輸出功率則可達150W。





      為提升工作效率，TOPSwitch-HX采用了多模式控制方案，利用控制算法將各種不同工作模式無縫切換以優化所有功率水平下的能源效率（見圖二）。Doug介紹，TOPSwitch-HX在設計中采用了其獨有的功率系數（I2f）參數，大幅提高了輸出功率限制精確度。此外，設計師還可以優化功率元件的設計，進一步降低系統成本。





      瞄準1瓦計劃，無需獨立待機能源





      Doug表示，為了響應全球1瓦待機能耗要求，TOPSwitch-HX系列集成了1瓦待機電源，在使用該系列AC-DC轉換產品時，不僅能滿足目前的各種能效法規，還無需使用獨立的1瓦待機電源。在1W輸出功率條件下，TOPSwitch-HX可提供超過600mW的輸出功率，并使空在功耗低于200Mw，如圖三所示。





      除此之外，TOPSwitch-HX還提供了許多保護功能：用戶可編程的鎖存或非鎖存輸出過壓關斷保護(OVP)、可防止關機時輸出不良波動的輸入欠壓(UV)檢測、可提高對輸入浪涌承受力的輸入過壓(OV)關斷、可編程的精確流限、經優化的線壓前饋以用于線電壓紋波抑制以及可以在短路情況下提供小于3%的額定功率的自動重啟動功能。







圖一

















圖三





      Doug表示，小尺寸、高集成度的TOPSwitch-HX雖說能給系統廠商帶來低成本、縮短研發時間等利益，但事實上，高效節能才應該是電源廠商們不懈追求的終極目標。從這個角度來看，響應各種能源標準的節能號召也是每個電子設備廠商應盡的義務。讓我們從挑選優質高效的電源產品入手，共同為全球環保事業盡一份力吧。
