消費類電池和動力電池已經成為日常生活中不可獲取的一部分。消費類電池主要為L(zhǎng)CO(鈷酸鋰)體系，動力電池主要為L(zhǎng)FP(磷酸鐵鋰)和NCM(鋰鎳鈷錳氧)體系，LCO和NCM都有著極高的回收利用價值。近年來隨著電動汽車的興起，動力電池產量突飛猛進，但廢舊電池如何環?；厥赵倮靡恢笔莻涫荜P(guān)注的話題。最近，針對傳統電池正極材料回收所使用的濕法冶金、機械法等技術存在效率低、成本高問題，來自美國萊斯大學(Rice University)的Mai K. Tran等提出利用深度共溶溶劑(DES, deep eutectic solvent)來溶解LCO和NCM正極材料。該方法不僅效率高，而且所用的深度共溶溶劑可以重復利用，綠色簡單且成本低廉。此外，該溶劑可特異性的只溶解正極材料，電池中的其他材料不會溶解。成果以Deep eutectic solvents for cathode recycling of Li-ion batteries為題發表在Nature Energy上。
圖文淺析：

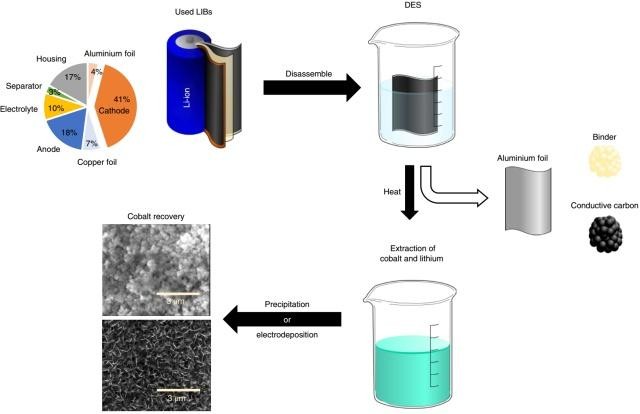

圖1. DES回收電池正極材料示意圖。
首先需要指出的是，深度共溶溶劑(DES)不是什么新鮮的概念，很早人們就知道并用于金屬氧化物的溶解，只是在電池回收領域沒有用到。DES一般是多種氫鍵供體和受體的混合物，成本低廉，同傳統濕法冶金回收正極材料的最大區別在于不需要額外再添加還原劑或昂貴的萃取劑。如圖1所示，正極材料占到電池總質量的40%以上，由于含貴金屬正極材料也是電池中最具回收價值的組分。拆解后的電池浸泡在DES中，正極材料就會開始溶解，該過程受溫度影響，提高溫度可以提高正極材料在DES中的溶解速率。溶解得到的溶液通過沉淀或電沉積即可得到所需要的回收物質。特別值得指出的是，電池中鋁箔、導電碳和粘結劑在DES中不溶，因此該方法可以特異性的溶解正極材料。

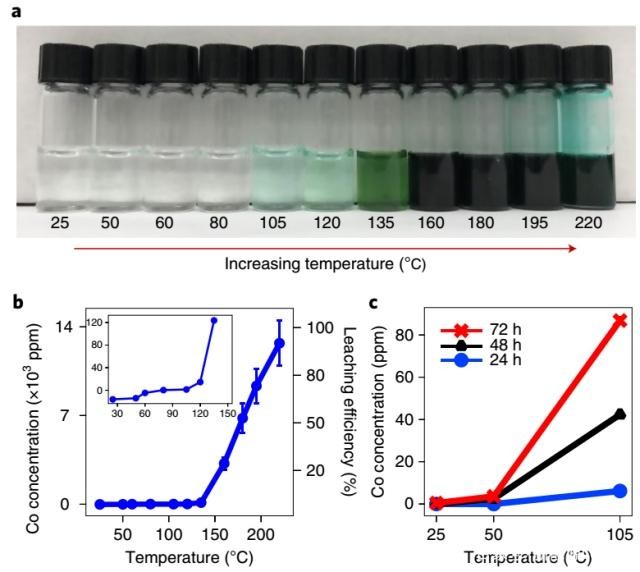

圖2. DES (氯化膽堿+乙二醇)不同溫度溶解LCO結果。
作者選用了氯化膽堿混合乙二醇作為DES溶解LCO，并考察了溫度對溶解過程的影響。LCO量為10 mg，DES量為5 g。如圖2a所示，隨著溫度的提高，溶液顏色逐步由無色變成墨綠色再變成深藍色，且135 ℃為顏色的拐點，表明溫度對LCO在DES中的溶解有著很大影響。如圖2b所示，當溫度超過120 ℃溶液中Co元素含量才開始顯著提高，同時伴隨著溶出效率的顯著提升。當溫度為180 ℃時，Co溶出效率高達99.3%，與傳統濕法冶金法提取回收效率相當。此外，如圖2c所示，溶解時間對最終溶解結果也有顯著影響。以上結果表明在用DES溶解正極材料時，需要對溫度和時間進行優化。
圖3. LCO經DES溶出后通過沉淀法得到的沉淀物表征。
正極材料經DES溶出后可通過沉淀法或電沉積法得到所需的回收物質，圖3所示是經Na2CO3沉淀法得到的回收物質物性表征。初始沉淀物成分為CoCO3、Co(OH)2和Co3O4，高溫?zé)Y(jié)后主要成分為Co3O4，Co3O4是合成LCO的重要原料。

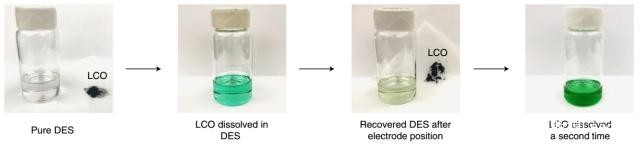

圖4. DES的重復性利用。
相比于共沉淀法，電沉積法不僅可以得到所需的回收物質，DES還可以重復使用。如圖4所示，LCO加入到純DES中經攪拌135 °C加熱不斷溶解，得到墨藍色的溶液。墨藍色溶液經電沉積即可得到回收物質，同時回收的DES可再次用于LCO的溶解。因此，DES可重復用于正極材料的回收利用。

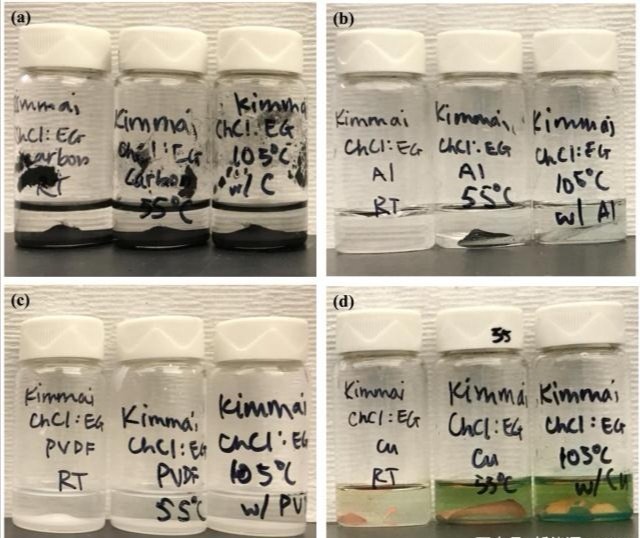

圖5. 碳黑、鋁箔、PVDF(c)和銅箔分別加入到5 g DES (氯化膽堿+乙二醇)中經25?C、55 ?C和105 ?C加熱后對比。
如前所述，DES可特異性溶解正極材料，鋁箔、碳黑和粘結劑在其中都不會溶解。為了證明該結論，作者設計系列對比試驗，具體如圖5所示?？梢钥吹教己凇X箔和PVDF加入到DES中即使溫度保持105 ?C依然完好未發生溶解，僅有銅箔在DES中出現了溶解現象(圖5d)，該結果表明DES確實對正極材料的溶解有著較好的特異性。

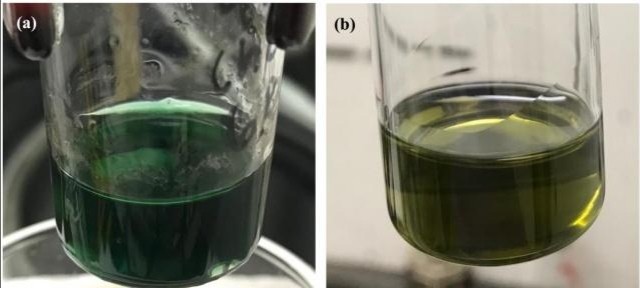

圖6. (a)NCM333在DES中180 ?C保溫溶解后照片；(b)溶液溫度降至室溫后照片。
目前消費類電池正極材料主要為L(zhǎng)CO，動力電池正極材料主要為L(zhǎng)FP和NCM，其中NCM的回收利用價值高于LFP。前面作者都是利用LCO來驗證DES的回收效果，那DES對NCM類材料的效果如何呢？如圖6a所示，NCM333在DES中經180 ?C保溫同樣發生了溶解，溶出溶液呈深綠色。待溫度降低至室溫后，溶液顏色由之前的深綠色變成了淺綠色，表明溶液中含有多種配位體存在(圖6b)。以上結果表明DES可同樣用于NCM材料的溶解回收，不過鑒于NCM材料組分相對LCO復雜，后續的提取分離過程也要相應做些變化。
小結：動力電池回收才剛剛開始興起，感覺本文所介紹的方法確實簡單好用，筆者都躍躍欲試想轉行去做電池回收了……
