被動式建筑節能技術其原理既是俗稱的“被動房”建筑技術，所謂“被動房”是一種超低能耗或零能耗的建筑，過去的建筑雖然也做了節能改造，但建筑內的冬季采暖和炎熱地區的夏季制冷都需要消耗大量的石化(煤電、石油或燃?xì)?能源。

1、 被動房技術要點

      被動房的概念產生于1988年，最早的研究與實踐始于德國，是指不通過傳統的采暖方式和主動的空調形式來實現舒適的冬季和夏季室內環境的建筑。比起能耗低但室內舒適度較差的傳統建筑和室內足夠舒適但能耗非常高的高端建筑，被動房的最大特點在于實現高品質居住環境下的低能耗。據測算，在嚴寒和寒冷地區，被動房屋冬季采暖能耗是普通節能建筑的1/10~1/4;若折算成國內標準，建筑節能率約為92%。(目前江蘇省要求居住建筑節能率為50%,正在擬定65%的標準，預計今年頒布執行)

      被動房設計通過采用先進節能設計理念和施工技術使建筑圍護結構達到最優化，極大限度地提高建筑的保溫、隔熱和氣密性能，并通過新風系統的高效熱(冷)回收裝置將室內廢氣中的熱(冷)量回收利用，從而顯著降低建筑的采暖和制冷需求。在此基礎上，被動房還通過有效地利用自然通風、自然采光、太陽輻射等來實現舒適的室內溫度、濕度和采光環境，最大限度降低對主動式機械采暖或制冷系統的依賴。

      2、 被動房的技術標準

      當前我國的被動房項目是由德國能源署與住建部科技中心共同開展認證，主要技術標準包括技術指標和設計標準兩個層次。其中，技術指標是被動房的判定依據，也是被動房的建設目標;而設計標準是為確保建成后的房屋滿足技術指標的要求而設定的設計依據。具體如下：

    (1)技術指標

      技術指標包括能耗指標和舒適性指標兩個方面。

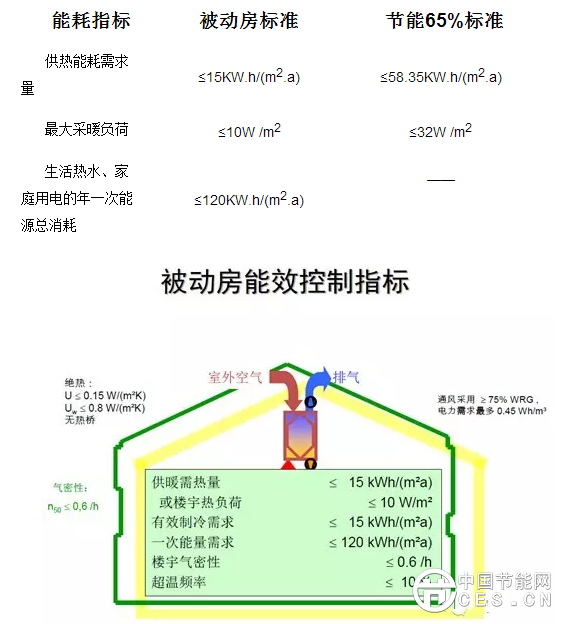

      在能耗指標方面，被動房標準和國內建筑節能65%標準對比如下表所示：

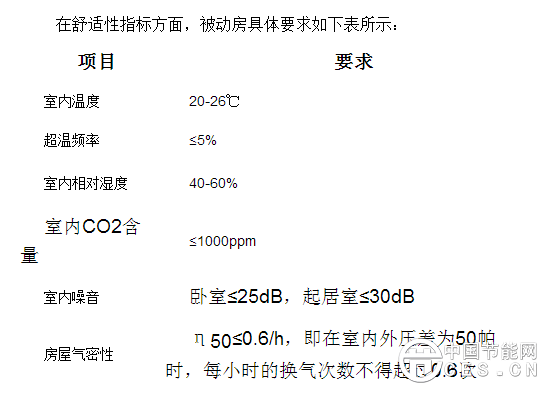

      在舒適性指標方面，被動房具體要求如下表所示：

      (2)設計標準

      目前國內尚無被動房設計標準，因此沿用了德國的設計標準。而德國氣候條件與我國華北地區類似，冬季室內外溫差較大，約在30℃左右;為達到采暖能耗不超過15kwh/m2、總能耗不超過120kwh/m2的能耗指標，需要設定很高的設計標準，如外墻及屋面的傳熱系數要在0.15W/(m2•K)以下，外窗傳熱系數要在0.8 W/(m2•K)以下。具體如下表所示：

      3、被動房的主要技術措施

      為達到被動房設計標準的要求，重點是在保溫性、氣密性、新風及熱回收三個方面采取必要的技術措施：

      (1) 保溫性

      圍護體系的保溫性能是被動房設計和建造中最重要的技術措施。建筑外墻和屋面是圍護體系主體，當圍護結構的保溫層達到一定厚度時，房屋通過外圍護結構損失的能量達到最低。在冬季可以憑借房屋自然得熱維持室內在20℃以上;在夏季足以抵抗太陽輻射傳到室內。在已建成的被動房項目中，保溫材料通常在200mm以上，防火等級B1以上，方能確保外墻及屋面的傳熱系數達到0.15W/(m2·K)以下。

酚醛泡沫保溫板

      外窗的保溫性能對玻璃和窗框提出了很高的要求，在江蘇省住建廳新頒布的《居住建筑標準化外窗系統應用技術規程》中，對整窗(雙層中空玻璃加斷橋鋁合金窗框)傳熱系數的要求是不超過2.4W/( m2·K)，這與被動房外窗傳熱系數不超過0.8W/( m2·K)的要求相去甚遠。為達到這一要求，被動房外窗通常采用3層LOW-E玻璃，玻璃間充惰性氣體(氬氣或氪氣)，配合帶保溫夾層的窗框;外窗進行外掛式固定，窗框邊緣嵌在外保溫層內。

      在圍護結構的阻熱性能明顯提高以后，“熱橋/冷橋”就成為影響圍護體系保溫效果的重要因素。在現有建筑節能設計中，熱橋本身已經成為一個被關注的問題，但是遠沒有在被動房設計中那樣盡可能的被避免。被動房要求外圍護結構的保溫層應連續完整，嚴禁出現結構性熱橋。不僅對外墻聯結錨栓有阻斷橋處理，管道穿外墻部位做好保溫填堵，甚至外挑陽臺板都要做到熱橋最小化。

      建筑圍護結構中的一些部位，如果傳熱系數比相鄰部位大、保溫性能差，在室內外溫差的作用下，會形成熱流相對密集的區域。這些部位成為傳熱較多的橋梁，故稱為熱橋，有時又可稱為冷橋。有熱橋的部位，容易結露、沾灰，逐漸變黑，從而長菌發霉。

      (1) 氣密性

      氣密性能對于被動房非常重要，它的密閉性除了可以降低熱量損失以外，還可以控制室內環境的濕度和保護建筑結構;并能顯著降低通過管網和輔助通道的聲音傳遞，從而有效降噪。在被動房標準中有一條不做嚴格要求但是推薦采用的指標，就是在建筑的氣密性測試中，要求在室內外50Pa壓力差的情況下，每小時的空氣滲透量不能超過建筑總?cè)莘e的60%，在歐洲各國的現有建筑中，這一指標通常在200%-400%之間。

      氣密性是反映建筑物抵御空氣滲透性能的參數，一般以室內外壓力差為50Pa情況下，每小時的空氣滲透量占建筑總?cè)莘e的百分比數來表示。提高建筑氣密性，能夠減少由滲風帶入的冷量或熱量，節省處理這部分負荷的能量;但提高氣密性也會減少了通風換氣，影響室內空氣品質?！断臒岫涞貐^(qū)居住建筑節能設計標準》中要求住宅每小時換氣1次，即每小時的空氣滲透量應占建筑總?cè)莘e的100%。

      (2) 新風及熱回收

      當建筑的氣密性能大大提高以后，適宜的通風換氣方式對于被動房就尤為重要了，要保持室內空氣的清潔與健康，必須要滿足一定的新風量。在現有建筑中，開啟窗戶和門窗縫隙的滲透是實現建筑冬季換氣的常用方式，但這樣無疑會帶來大量的熱量損失。在被動房中，這一換氣指標則完全通過機械通風的方式來完成，室內污濁的空氣從廚房和衛生間的排風口排入風管中，新鮮空氣則從起居室和臥室的送風口中進入房間;在排風和送風過程中，把建筑排風中的熱量回收，用以預熱室外的新鮮空氣并送入室內是被動房關鍵技術之一。被動房使用的熱交換器的熱回收效率可以達到75%以上，能有效避免通風換氣損失的熱量;在新風的處理過程中，還可以過濾室外空氣的塵土，控制空氣的濕度，大幅提高空氣質量，在霧霾較多的環境下更有優勢。
