壓縮機作為任何空調產品的心臟，在空調技術的發展中扮演了最為重要的角色，每一次壓縮機技術革新的同時，市場上將出現采用圍繞這種技術所開發出的一系列新的空調產品。但是同時對于廣大消費者來說，由于缺乏這方面的專業知識，所以對于這種新的技術出現后我們也不可避免地可以聽到兩種截然不同的聲音，對于是否為最先進技術的爭論也普遍存在于不同的產品領域。在壓縮機這個行業中，由于同時存在多種技術，技術分析將變得更為專業，但是不管如何，一種壓縮機的形式是不可能覆蓋所有的空調種類的，如螺桿式壓縮機目前不可能運用在家用分體空調上，同時一種空調的形式下很可能有兩種以上的壓縮機形式，如變頻多聯機中的渦旋式和雙轉子式壓縮機。是否適用、哪個更好的問題更多地取決于這種空調將針對哪些客戶，這些客戶對于使用這種產品的具體需求是什么。

技術背景分析

隨著能源緊缺問題再次被引起重視和環保意識的加強，任何空調都希望將節能和環保作為技術研發的方向，以期待通過技術的領先擴大市場占有率。變頻多聯機主要針對辦公及房產項目，與之有關的背景技術如下：

1.出于保護臭氧層及減少地球溫室效應的要求，根據蒙特利爾協議和京都議定書的要求， HFC 制冷劑將取代以R22 為代表的HCFC 制冷劑，二氧化碳的排放量需進一步降低，

至2010 年日本、加拿大等國家將全面禁止使用R22，至2015 年氟利昂制冷劑將被消減

至10%，并最終只能在維修中使用。從2004 年開始，國內市場中的主流廠家的變頻多聯機已普遍使用新冷媒 R410A。

2.高節能性要求，參考 9月 1日開始實施的變頻多聯機節能國家標準，滿負荷 COP在實際運行中占的比例僅為 10%，變頻多聯機的大部分時間均處于部分負荷下運行。在行業內，高部分負荷 COP的變頻多聯機才是真正節能的理論也得到廣泛認可。

直流變速雙轉子壓縮機

雙氣缸的旋轉式壓縮機(2-cylinder type rotary compressor)在 1985年首次應用在商業空調上，而在日本，1981年首次將渦旋式壓縮機應用到汽車空調，1983年開始運用在廂式空調上。1988年首次出現變頻控制的雙轉子壓縮機，由于變頻控制具有更大的控制范圍，使得機器容量的調節能力提高了 1倍。1993年直流變頻雙轉子壓縮機技術開發成功，1998年，推出日本首臺 R410A冷媒空調機搭載的就是最新的直流變速雙轉子壓縮機，由于能夠更高效的發揮出 R410A的效率，雙轉子壓縮機的技術被進一步推廣。

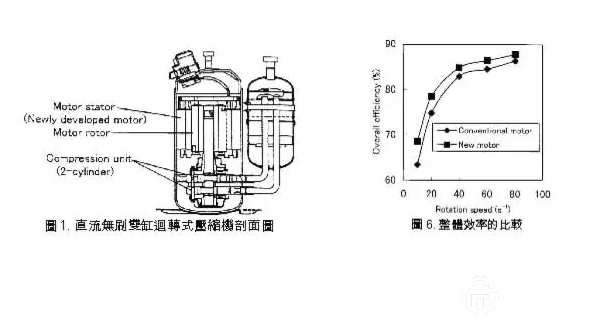

圖 1是直流變速雙轉子壓縮機的剖面圖，該型號是針對環保制冷劑 R410A設計。將機械部分設計在壓縮機殼體的底部，而集中繞組式直流無刷馬達配置在上部。該馬達將對氣缸進行驅動。

在機械部分的開發上，將排氣容積最佳化，余隙容積最小化，改良機械部分的密封性，降低滑塊部分的摩擦等，以發揮 R410A高壓力小流量的最佳特性。關于冷媒潤滑油方面，采用可與 R410A冷媒互溶的人工合成物多酯油，并改良其分子結構使其抗水解性提高，以確保其恰當?shù)臐櫥圆⒕S持壓縮機構的密封性。一系列的技術革新使壓縮機的效率可以在廣泛的運轉條件范圍內獲得提高。

在電機部分，將高磁力的稀土類磁石嵌入轉子核心內部的內置式馬達(Interior PermanentMagnet,IPM)，磁阻扭矩可以被有效利用，馬達效率大幅提高。如圖2 顯示的是近似于實際使用運轉情況下不同轉速的總效率，采用新的直流電機后，所有轉速范圍內的效率均得到提高，在中、低轉速范圍內特別杰出。當室內溫度接近設定溫度時，壓縮機在中低轉速運轉時間比例非常高，在變頻器的控制下，空調機在此情況下節能效果最為顯著。

單轉子壓縮機和雙轉子壓縮機的區別

單轉子壓縮機目前廣泛使用在家用分體機上，由于僅配置一個氣缸，在運行中低轉速狀態下的震動特性較差，但在高轉速下比較穩定。在這種特性的影響下也進一步限制了將壓縮機容量做大的可能性，通常情況下使用在 3HP以下的空調上。雙轉子的開發也是基于解決單轉子壓縮機存在的這兩個局限，雙氣缸在同一轉軸上下 180度分布從物理上根本解決了低轉速下的震動問題，滑塊的摩擦大幅降低，保證了壓縮機長期運行下氣缸的密封性，延長了壓縮機使用壽命;雙氣缸的采用同時解決了壓縮機容量的擴大問題，早在 2001年松下就開發出了 6HP等級的直流變速雙轉子壓縮機。由于這兩種壓縮機的特性完全不同，因此轉子式壓縮機的這種傳統稱呼更多地指單轉子壓縮機。

單轉子壓縮機用于 0.8HP-3HP的系統，5HP以下的系統采用單臺渦旋壓縮機，5-10HP系統通常采用 2臺渦旋壓縮機的組合，這是很多變頻多聯機廠家的設計思路。但隨著雙轉子壓縮機的推出，寬廣的運行范圍使之能夠覆蓋 3HP以下的家用變頻多聯機和 5HP以上商用變頻多聯空調。

從渦旋壓縮機到雙轉子壓縮機

對于松下來講，壓縮機的變陣發生在第 3代 VRF空調 MMS與第 4代 SMMS之間，一系列有力的數據證明，直流變速雙轉子壓縮機的采用使得 SMMS的性能脫穎而出，而導致這個革命性變化的主要因素來在于制冷劑使用的變化，從 R22到 R410A。

新空調節能性更為突出，但是如果僅是更換制冷劑而還的制冷劑 R410A不僅具備環保的特性，但對于專業空調廠家來說，更為關注的是 R410A 的高效率，與氟利昂制冷劑比較，理論上R410A 的效率是R22 的1.47 倍，R410A的空調應該比 R22的是采用原先的空調技術，R410A的高效率很難實現。因?yàn)檠邪l(fā)人員必須認真對待 R410A的另外一個顯著特征：1.6倍的高壓力。

由 R410A高壓力引起的以下 2個技術難題必須找到解決方案：

1)在壓縮氣缸內的壓力差將顯著增加，壓縮腔內的密封性要求高于 R22的壓縮機。

2)作用在壓縮機轉軸上的徑向力的增加將使壓縮機轉動起來消耗更多的電量。

以上 2個技術難題對于將采用 R410A制冷劑的壓縮機都是必須克服的，但是不同形式的壓縮機由于物理結構等諸多因素的影響下，解決方案將不同，但很有可能存在暫時無法解決這些問題的可能。有限的解決這兩大的問題并不意味著就無法使用這種新型的制冷劑，但與完全解決這些問題的壓縮機比較的話，前者只能實現環保的作用，但是效率方面并無實質性的提高，市場上確實有這種產品的存在。但是后者的空調系統將變得即環保又高效節能，目前看來，諸如此類擁有真正成熟技術的產品在市場上也擁有更持久的生命力，并為下一代的產品開發積累重要的數據。

以下是雙轉子壓縮機和渦旋壓縮機在解決這些問題的措施和結果1) 密封性問題的解決：更多得益于壓縮腔原有的物理結構，雙轉子壓縮機每個氣缸中高壓

部分和低壓部分僅有一個接觸點，上下氣缸的這個高低壓腔接觸點在力學上是完全平衡的，因此非常容易對應壓力差的增加;渦旋壓縮機由上下渦旋盤組成，一個固定，另外一個可高速旋轉，復雜的物理結構及高速運動中需要保持 4個以上的高低壓腔接觸點的密封性是個較大的技術難題。

2) 轉軸阻力增加的課題：通過大量模擬及實驗數據顯示，降低缸體的高度將解決這個難題，雙轉子壓縮機在 R410A下均采用這項技術。渦旋壓縮機通過降低缸體高度可減少徑向力，但同時也引發了轉軸軸向力的大幅增加，因此不適合采用該方法。

基于以上兩項措施在不同壓縮機中使用的結果，以 5HP為例，R410A型的雙轉子壓縮機的高度約為 380mm，重量約為 23kg，而同匹數的渦旋壓縮機的高度約為 440mm，重量為 35kg。輕型及運動部件小型化的壓縮機在有效降低輸入功率的同時可提高運動部件的可靠性，延長壓縮機的整體壽命。

雙轉子壓縮機如何使用最高效

以上的技術分析更多的集中于物理結構的分析，雙轉子壓縮機并不能夠覆蓋所有采用 R410A 這種制冷劑的空調，原因在于各種不同型式的空調使用特點完全不同，雙轉子壓縮機的效率特征是最為重要的參數，當雙轉子應用到變頻多聯空調機上時，我們發現空調實際運行費用大幅下降，比同類采用直流變頻驅動、壓縮機不同的機型至少節能 20%以上。

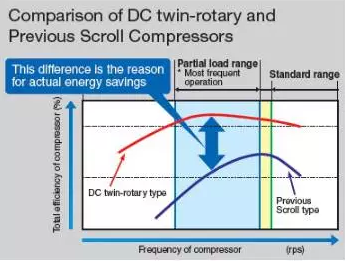

如上圖所示，雙轉子壓縮機在不同的轉速下均能保持較高的效率，也就是高效率的點較多，但是滿負荷下高效率的渦旋壓縮機在中低轉速的情況下效率曲線發生遞減。滿負荷下同一水平的效率使得兩種壓縮機的標準工況下 COP值相差無幾，但中低負荷下兩者的效率差距非常明顯，當將這些有差距的點累積起來時，雙轉子壓縮機節能方面的優勢就更為明顯了。變頻多聯機廣泛應用在辦公、房產等項目中，無論是使用特點還是室內外溫度的變化都會使變頻多聯機處于不同的工況及負荷下，部分負荷是變頻多聯機運行時間的最長的區間，

因此，雙轉子壓縮機在節能性方面更適合變頻多聯機。

精確控制及效率

在變頻多聯機中除了關注不同轉速下的效率問題之外，壓縮機本身的轉速范圍也將決定實際運行下最小和最大容量的輸出及對應的能耗問題。

變頻多聯控制的空調系統，特點除了節能、低噪音、迅速制冷制熱外，消耗最小的電量并按照實際負荷精確控制容量的輸出也是最大的特點，其運轉模式大致按如下步驟進行：

1) 啟動運行時，若所有室內機均運行，壓縮機將平滑啟動，并于短時間內運轉至最高轉。

2) 根據開啟室內機的臺數并視室內溫度與使用者設定的溫度差，決定壓縮機的運轉速度，

如果達到某一溫差的公差內，將降低壓縮機轉速于最低轉速運轉，以保持室溫穩定。3) 如果室外環境溫度對室內溫度影響大而無法保持最低轉速時，將提升壓縮機轉速于另一

較高轉速或最高轉速下運轉。

4) 如此來回平穩運行控制，以為室內提供舒適的環境，壓縮機必須在不同轉速間切換。

雙轉子壓縮機的轉速范圍為 15-120rps，普通的渦旋壓縮機為 30-120rps，因此在只運行極少數室內機的情況下或室內總負荷極低的情況下，該工況在家庭用變頻多聯機時極為常見，此時，雙轉子壓縮機能夠運轉在 15rps的轉速下，精確的輸出結合極低的耗電量，解決了其他型式的壓縮機低轉速下高能耗的難題。雙轉子壓縮機最新的技術已經實現 10rps的最低轉速，低負荷下效率進一步提高。

高節能性變頻多聯機的可靠性

多聯機的回油問題始終是困擾研發人員的技術難題，當超過規定量的潤滑油與冷媒一同流出壓縮機進入冷媒循環系統時，壓縮機構將過熱，此時效率將下降，耗電量上升但是容量輸出減少，在更為惡劣的工況下可能出現機構卡死，因而無法壓縮。

外部回油系統可有限地將流出的油回收至壓縮機，但是不管是主動回油還是被動回油的運行，都需要消耗時間。同時室內外機的工況、安裝水平及實際的管長都將使回油的效率降低。在降低潤滑油的排出量方面，雙轉子壓縮機采用壓縮機內部油分離機構，將壓縮機的吐油量控制在傳統渦旋的 1/40的水平，壓縮機內始終保持一定量的潤滑油，再配合外部回油系統的運行，壓縮機的可靠性提升了很多。這些特性的使用為空調的技術帶來了又一次突破，室內外機的管長及高差、室內第一分支器后最遠管長等配管技術大幅度提高，從而擴大了高性能變頻多聯機的使用范圍。

總結

對于使用 R410A 冷媒，能力可變幅度大的多聯機而言，雙轉子壓縮機更有優勢。
