本文通過對大唐安陽發電有限責任公司#9、#10純凝機組改造的可研立項、技術方案優選、施工優化管理、存在的技術問題和缺陷以及解決方案和處理建議等進行全面闡述分析，給同類機組供熱改造項目提供借鑒和幫助。

一、企業簡介

大唐安陽發電廠(公司)始建于1958年，歷經八期改擴建工程，目前存量機組為#1、#2(2×300MW供熱機組)和#9、#10(2×320MW凝汽機組)四臺燃煤機組，總裝機容量為1240MW。#1、2機組2008年投產，為抽凝式供熱機組，額定抽汽量為400t/h，最大抽汽量為500t/h。據統計2014年采暖期對外供熱量為399萬GJ(年均向外供熱水量為7378t/h)。#9、10機組1998年投產，2015年之前為純凝機組。

二、項目提出背景

大唐安陽發電有限責任公司位于河南省安陽市區西部，距市中心約7km，東面與安陽鋼鐵廠為鄰，北面與農村相連，西側緊鄰107國道繞城公路，為全市集中供熱唯一熱源點。

2013年安陽市中心城區已建成的建筑面積為4120萬㎡，已實施集中供熱面積為1818萬㎡，中心城區的集中供熱普及率為44.1%。

2008年，大唐安陽發電廠2×300MW熱電聯產機組正式投產對外供熱。該機組供熱能力為516MW，可以滿足1046萬㎡的供熱面積。近年來安陽市中心城區供熱面積增長迅速，至2013年大唐安陽發電廠所供區域入網供熱面積已達到1513萬㎡，已經超過了安陽發電廠供熱能力，急需增加新的熱源。同時大唐安陽發電廠位于安陽市西北部，而城市新增熱負荷位于城市東部及南部，距離熱源較遠，大唐安陽發電廠供熱管網現狀最大供熱管徑為DN1200，目前管網的最大供熱能力僅能滿足目前#1、2兩臺機組的對外供熱需要。今后城市東部及南部將繼續新增負荷，無法保證末端正常供熱。

根據《安陽市(含湯陰縣)城市供熱規劃(2014～2020年)》，要求大唐安陽發電廠到2020年供熱面積增加到2520萬m2。大唐安陽發電公司#9、#10純凝機組實施供熱改造后，可承擔額定供熱面積1036萬m2,加上#1、2機組可承擔的額定供熱面積1046萬m2，全廠將可承擔額定供熱面積2082萬m2，可緩解安陽市北部熱源不足問題。

依據安陽市的總體規劃，其城市性質定為國家級的歷史文化名城，市內及周邊有許多珍貴的文化古跡。安陽市的環境空氣污染特征為可吸入顆粒物、二氧化硫，屬煙煤型污染，其污染源主要為安陽鋼鐵公司，大唐安陽發電公司以及分散供熱的小鍋爐房產生的煙氣所致。規劃要求到2020年安陽市中心城區集中采暖供熱污染物分別減少：煙塵4.2萬噸/年、SO2為1.61萬噸/年、CO2為318.43萬噸/年、NO2為6782萬噸/年。為了減少污染、改善環境質量，保護歷史文化名城、提高居民的幸福指數，對安陽發電公司#9、#10機組進行采暖供熱改造也是一項利國利民的有效措施。

根據《河南省發展和改革委員會關于加快發電機組供熱改造促進熱電聯產快速健康發展的通知》豫發改能源【2012】2234號規定，“鼓勵設計壽命服役期內的單機容量30萬千瓦級純凝發電機組供熱改造，并優先安排申請國家燃煤電廠綜合升級改造計劃，爭取中央財政獎勵資金、火電規劃建設規模、優惠貸款。按照規劃完成供熱改造后，連續兩年給予年度基礎電量獎勵;改造節能效果明顯的，按照同等能耗水平的高效清潔大機組標注安排年度基礎電量。經測算，#9、#10機完成供熱改造后，其年平均總熱效率為57.4%，熱電比為129.5%，分別優于《關于發展熱電聯產的規定》的“總熱效率年均大于45%，熱電聯產單機容量200MW及以上抽汽凝汽兩用供熱機組，采暖期熱電比應大于50%”的要求。因此，安陽發電公司的#9、#10機組進行供熱改造，對大唐安陽發電有限責任公司爭取中央財政獎勵資金、年度電量計劃、河南省中調的優先權都將起到積極的促進作用。

三、供熱改造實施

(一)改造方案優選

目前成熟可靠的供熱改造方案一般是從中壓缸排汽口加裝三通、蝶閥和快速關斷閥等后向供熱首站熱網加熱器供汽，是國內普遍采用的成熟技術。

汽輪機本體抽汽改造采用把中、低壓缸的聯通管更換為帶有可調整抽汽口的三通管的方案。供熱抽汽管道管徑為DN1000，管道上加裝電動調節蝶閥、抽汽逆止閥、快速關斷閥、波紋補償器等設備。額定抽汽壓力為0.80MPa,溫度為340.70℃，額定抽汽量350t/h，最大抽汽量400t/h。通過廠區內的供熱首站熱網加熱器對外供130℃高溫?zé)崴?/p>

采暖供熱改造方案中對改造后汽輪機安全性也進行了重點分析，結論是供熱改造方案對汽輪機本體安全性沒有影響。

#9、#10機經供熱改造后，其采暖期年均總熱效率為57.4%，大于《熱電聯產項目可行性研究技術規定》總熱效率大于45%;年均熱電比為129.5%,大于“單機容量200、300MW的供熱機組，其在采暖期的年均熱電比應大于50%”的要求。因此，對#9、#10機進行采暖供熱改造是符合國家的產業政策的。

為方便與市區原有熱網聯網運行，本期廠內供、回水母管均與原有#1、#2機熱網工程聯網，便于運行調度和提高供熱的可靠性。熱網供水壓力按#1、#2機組的設計參數為1.3MPa、供回水溫度按130℃/70℃進行設計。

熱網供熱首站采用兩套機組合建一座的方案，熱網加熱器加熱系統和疏水系統均采用單元制。站內設置6臺熱網加熱器(其中包括兩臺低壓熱網加熱器)和6臺熱網疏水泵(其中兩臺為變頻電機配6kv變頻器)、3臺熱網循環水泵，熱網循環水泵其中兩臺采用2.6MW背壓式汽輪機拖動，一臺定速電動循環水泵，正常工況下二臺汽動泵運行，電動泵備用。根據熱負荷的變化可調整水泵和加熱器的運行臺數，還可通過調整抽汽參數來實現循環水溫度的調整。

熱網加熱器疏水系統采用單元制，其疏水經過疏水泵分別輸送到#9、#10機組的#5低加凝結水出口處再進入除氧器內，并在進出口母管上設一再循環管，以滿足啟動的要求。全站每單元設置3臺疏水泵，每單元疏水泵2運1備。為了節約能源每單元設一臺變頻電機和6kv變頻器。

熱網循環水采用閉式循環系統，循環水泵的揚程主要用于克服循環水的沿程阻力。全站共設置3臺熱網循環水泵(其中兩臺熱網循環泵配置了2.6MW背壓式汽輪機，一臺電動泵)，2運1備。熱網啟動注水從熱網補水泵進入熱網加熱器及所有熱網循環水管道。

由于#9、#10機組供熱與原#1、#2機組供熱管網實現聯網運行，并考慮不同事故工況下的切換手段，當發電廠內一臺鍋爐或汽輪機檢修或事故停運時，其余三套機組按最大抽汽工況運行，可以滿足《城鎮供熱管網設計規范》“各種事故工況下的最低供熱量保證率應為65%的規定”。

熱網供熱首站有關管道為加熱蒸汽管(DN1000)、熱網供水管道(DN1000)和熱網回水管道(DN1000)以及疏水管道、補給水管道等。由于管徑較大、電廠地下管網比較復雜，本期管道大部分采用架空敷設方式，在計量站前后采用地埋敷設。

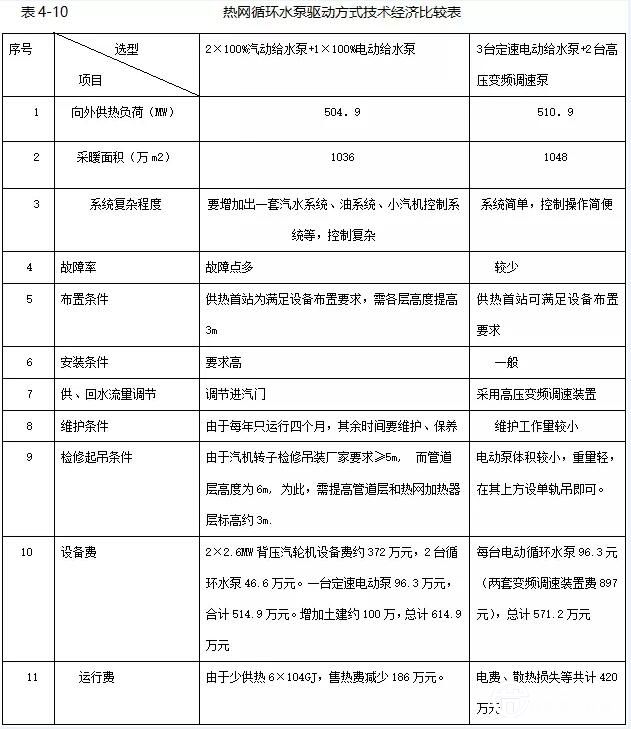

根據電動和汽動熱網循環水泵的結構特點，本研究針對兩個供熱首站的內部情況進行了布置，其技術經濟比較見表4-10：

注：運行費按功率差額計算。

從上表中可看出：兩個供熱首站方案均可滿足不同的驅動方式的設備布置要求;

由于小汽輪機檢修起吊高度要求應≥5m,而方案一的管道層標高為6.00m,不能滿足裝設起吊用的電動葫蘆要求。為此，管道層、熱網加熱器層和屋頂層標高均需提高3m,從而造成與#9、#10機管道層和運行層標高不一致，對運行維護造成不便;

據設備供應商初步報價，在相同條件下，汽動方案比電動方案要多投資約43.7萬元，每個采暖期少供熱量6×104GJ約186萬元，但每個采暖期可節約電費和散熱損失等費用約420萬元。兩相比較，汽動方案每個采暖仍可節約234萬的運行費。

(二)熱網首站站址優選

由于安陽電廠#9、10機組初設為純凝機組，且設計時進行了設備布局優化，因此廠房緊湊，并沒有給供熱改造留有余地，車間內建設熱網首站是不可能的，只能在車間周邊擇優選取其它可利用的場地，而且為了減少征地帶來的一系列問題，盡量選擇在廠區內建設熱網首站。

經與設計院技術人員多次現場踏勘,最后確定了兩處備選地址,并分別對二個備選場地進行了論證對比:

方案一:位于#9、#10機組汽機房A列柱西側1/9～13柱之間,可用場地面積約為1000㎡,建筑面積要求為950㎡。該處地下有電纜溝、管溝和二個檢查井等障礙物,南邊有變壓器,北邊有進入#9、10檢修場地的道路,西邊有廠區主干道，因此，可供利用的場地較緊張。根據土建要求,需對A列柱的六處基礎進行打樁、加固。由于南邊離變壓器較近,按設計規范要求需將該處的一面墻按防火墻進行設計。本方案的最大優點:1、由于緊靠#9、#10機,抽汽管道和有關管道等管道較短,布置順暢;2、熱網供回水管道布置較方便;3、站用電源開關柜可布置在原6KV、380V配電室內,熱工控制可設在#9、#10機集中控制室內,因此,電力電纜和控制電纜均最短;4、運行維護都很方便。主要缺點:1、基礎處理難度大、供熱首站由于下部的循環水管道上面不能布置設備,供熱首站廠房面積較大、其土建造價較高;2、施工周期較長等。

方案二:位于已停用的原#9、#10機組循環水處理車間處，相距#9、10汽機房約180m。該處的廠房和酸堿罐需拆除,道路要重新規劃,可供布置的場地面積較大,約1800㎡，供熱首站建筑面積要求為820㎡。本方案的主要優點:1、可按工藝要求合理布置設備,廠房面積較小,土建費用較低;2、地基處理?xiàng)l件好,施工干擾小;3、管道走廊條件較好。主要缺點:1、原有建筑需拆除、道路要拆除等工作量較大;2、熱網加熱蒸汽管道和疏水管道較長;3、熱力控制、電力電纜較長。

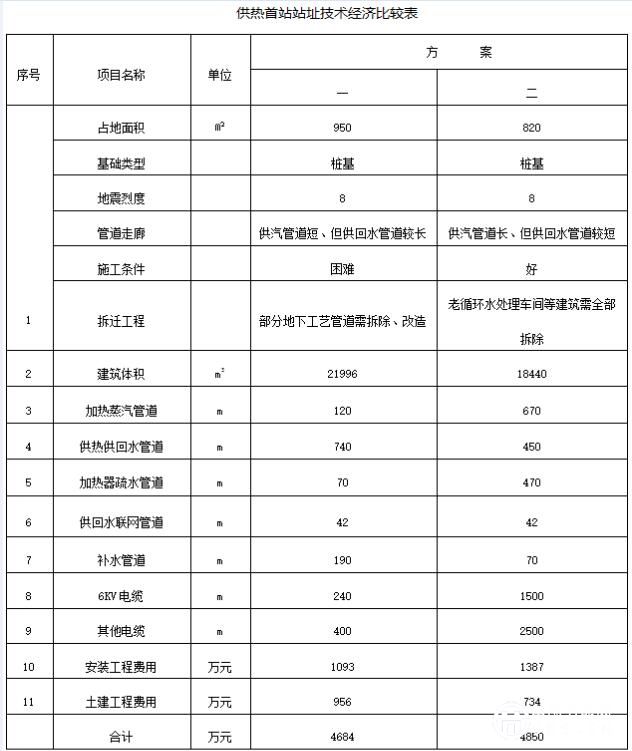

兩個站址在技術上都是可行的，其技術經濟比較詳見表：

結論意見

從上表可以看出:方案一由于緊鄰#9、#10機組汽機房,各種管道和電纜等最短,運行、維護和管理很方便，總的建設費用低166萬元，而且運行費用相對第二方案較低。但該處地下有原來廢棄的循環水渠道和電纜溝和不明數量的水、油管道等障礙物,對供熱首站廠房的基礎,特別是A列柱處的基礎加固工作帶來困難,施工會給運行機組帶來不確定的風險，而且預算受較大影響，本工程推薦采用方案二,并以此方案進行投資估算和財務評價。

(三)永磁變頻技術應用

#9、10機組低壓熱網疏水泵定速泵電流為290A,而在#9機主汽流量635T/H，供熱抽汽流量237T/H工況下，永磁變頻控制的#2低壓疏水泵電流為123A左右，工頻泵電流為158A左右，相差35A，節電率達到了22.15%，因此預計#2機組熱網疏水泵在供暖初、末季實際節電率在15%到20%之間。

四、改造方案實施

本工程新增一座供熱首站，配置6臺熱網加熱器(其中包括4臺高壓加熱器2臺低壓加熱器)，3臺熱網循環水泵(其中2臺小汽輪機循環水泵1臺電動循環水泵)，6臺熱網疏水泵(其中4臺高壓疏水泵2臺低壓熱網疏水泵)，2臺補水泵等。建設供熱循環水供、回水計量間一座。增加500m3化學軟水箱一個，軟水泵一臺，離子交換器一個，生水泵一臺。機組抽汽為電廠#9、10號機組的汽輪機中壓缸到低壓缸連通管上引出采暖抽汽管道，供熱改造工程采用#9、#10兩套機組合建一座首站的方案，熱網加熱器系統和疏水系統均采用母管制，熱循環供、回水管道與電廠圍墻外安陽市熱網管道聯通。

本工程采用EPC總承包方式，包括熱網系統及其相關配套改造工程以內所必需具備的建筑工程、工藝系統設計、設備選擇、采購、運輸及儲存、制造、施工、安裝、調試、投運及檢查、消缺、培訓和最終交付投產等，并能滿足汽輪機正常運行的需要，完成供熱改造工程安評、環評、能評、消防專篇，配合完成性能考核試驗、驗收及相關竣工驗收。監理單位：達華集團北京中達聯咨詢有限公司。總承包單位：華電鄭州機械設計研究院。分包單位：中機國際設計研究院(供熱首站以外的設計和施工管理)、安陽市華祥建設有限公司(土建施工)、河南第一火電建設有限公司(供熱改造工程所有設備管道安裝、調試及保溫施工)。

本工程2015年3月完成初選地址巖土勘測，4月14日進行初步設計評審。2015年5月20日開工進行土方挖掘，工程于2015年11月4日完成供熱首站電動循環水泵與安陽市熱網運行冷循環(通過一期安陽市熱網)。11月13日上午10時首站加熱器接受9號機組供熱暖管，正式對外供暖。

五、施工改造過程和試運過程管理

嚴格審查分包施工單位資質、人員資質、三措一案、作業指導書;嚴格檢查施工現場安全措施的落實情況;嚴格檢查施工現場工作票(動火票)、重要工器具機具、安全設施用品、工作負責人、特殊工種資質等;及時張貼安全文明施工整改考核通知進行公示;對于重要工序、重要構件、設備機械吊裝及腳手架搭設拆除檢查驗收全程把關;

強化工期管理，根據項目總控制節點，倒排工期，確立分項節點控制時間，制定出以天為單位的工程設備生產進度網絡計劃，明確里程碑節點。實際進度與計劃進度出現偏差時，及時分析、查找原因，采取有力措施進行趕工。

規范內部協調管理，每開召開施工單位現場協調會，保證安全、質量、工期三個保證體系的高效運作。

從項目的設計、安裝、試運等各環節和工序?qū)Ρ竟こ藤|(zhì)量進行全面、全過程控制，建立并執行嚴格的總承包方、項目負責人、監理三級驗收程序，防止因工作失誤和質量問題導致返工。

六、經驗總結

1、采用汽動給水泵驅動技術，替代電動機驅動熱網循環泵，其安全和經濟效益均明顯。

2、采用項目部制度，職責權分明，防止各種推諉扯皮現象，實行首問負責制，提高協調工作效率，鍛煉基建管理人員了解和掌握全面的設計、管理、調試技能。

3、采用永磁變頻技術，分別應用在一臺高壓疏水泵和一臺低壓疏水泵上，有效降低供熱初末期耗電量。

4、在供熱改造前，必須考慮如何提高整個熱網系統的供熱可靠性。本次改造，實現了供熱水側一期(#1、2機組)、二期(#9、10機組)可以相互切換的目標，在某臺機組出現故障后可以迅速切換到其它機組供熱，保證供熱穩定連續。

七、目前存在的問題及解決方案和處理措施

1、熱網加熱器供熱期間頻繁發生過泄漏，部位位于水室分隔室上部最外側，還需要進一步對泄漏原因進行分析，初步分析與換熱管流速設計不當有關，處理措施：更換熱網加熱器或芯子。

2、在系統機務設計方面存在加熱器設計標高過低致使疏水汽蝕量過多，設備選型匹配不當?shù)膯?wèn)題，如小汽機因低壓加熱器水位不穩影響背壓造成跳停以及疏水泵容量過大抽空熱網加熱器形成汽蝕和振動。處理措施：將低壓加熱器疏水管道放低走管溝，對高壓及低壓疏水泵出口管道增加再循環管。

3、由于一期及二期熱網循環水設計威力不同，一期按1.0MPPa,二期為1.3MPa,造成了電動循環水泵運行后電流過載，出口門節流等影響安全運行的問題，措施處理：增加熱網循環水再循環管道。

4、設計上目前高壓及低壓疏水泵各有一臺采用變頻調節，設計不科學，水量調節靈活性不高，下步將所有疏水泵改為變頻調節，進一步節省廠用電，提高設備可行性和調節靈活性。

5、在高壓加熱器事故放水門動作后，因其它加熱器疏水全部排入該加熱器至事故放水母管，水瞬間排完后，蒸汽進入該管道，而事故放水母管過墻處未固定，導致事故放水母管嚴重變形。同時由于加熱器疏水瞬間排空，蒸汽直接進入高壓疏水泵，導致泵及附屬管道振動增大。優化方案：高加危急疏水門設計連鎖條件，危急疏水閥動作聯關正常疏水閥。

6、切換熱網高加過程中熱網低加水側進水量減少，易造成小機背壓升高后轉速下降。優化方案：熱網高加水側閥門設置中停功能，投運熱網高加緩慢開啟入口門。
