5月13日，位于江蘇盱眙的山西晉北—江蘇南京±800千伏特高壓直流輸電工程(簡稱“晉蘇線”)江蘇段3318號塔下方的張力場一片繁忙，三臺大型張力機、兩臺小型牽引機、一臺中型牽引機齊聲轟鳴，帶動著6個大型線盤不停旋轉，6根1250平方毫米大截面導線在鋼絲繩的牽引下緩緩升空……

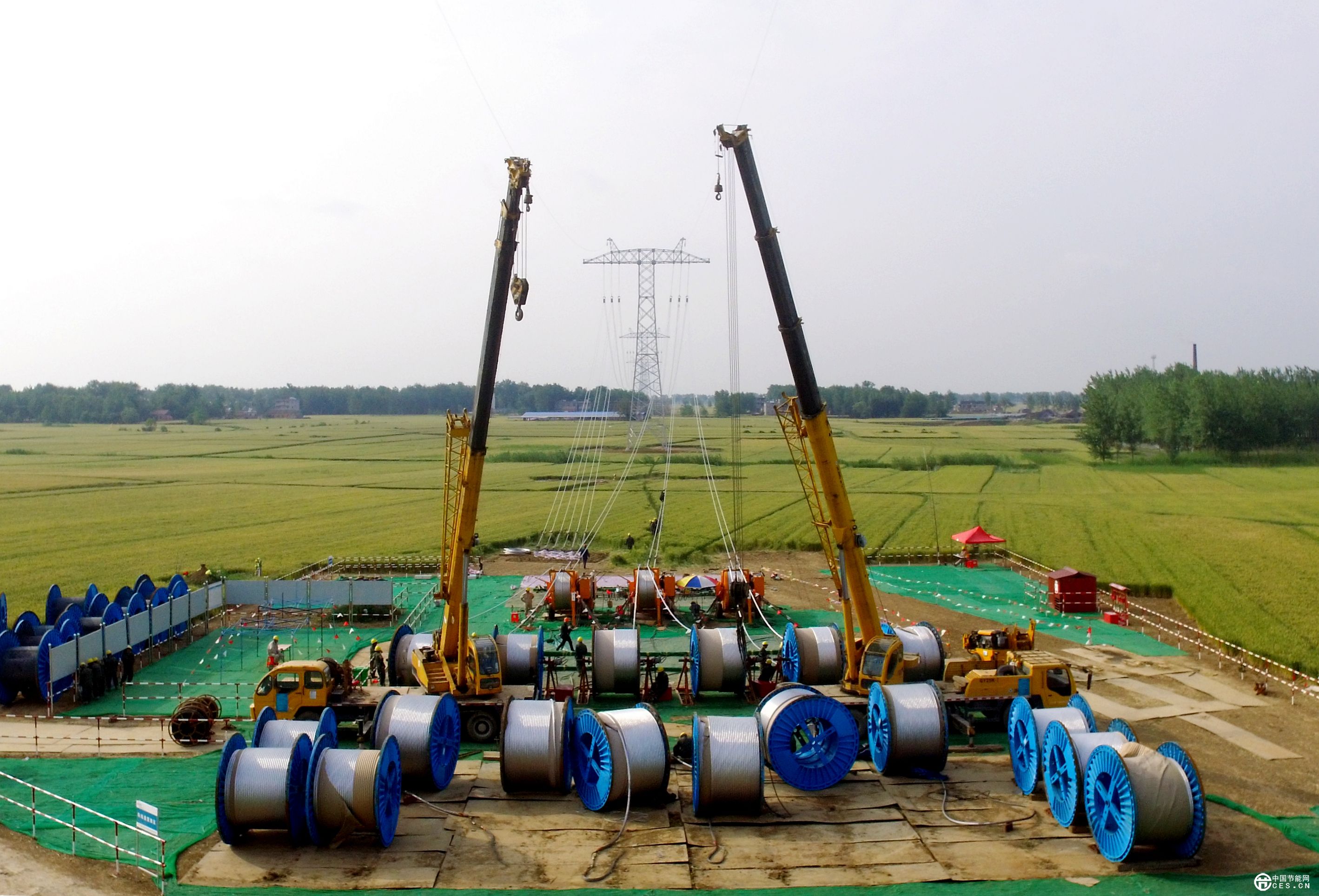

日前，由江蘇送變電施工的晉蘇線蘇1標段進入架線施工高峰，200余名施工人員奮戰在安徽省蚌埠市五河縣境內，對N3301至N3318號鐵塔展開架線施工作業，確保該標段于今年9月底全部完工。史俊攝
江蘇省送變電公司(簡稱“江蘇送變電”)晉蘇線蘇1標段項目經理陳根華告訴筆者，這是繼靈州—紹興±800千伏特高壓直流輸電線路工程浙一標段首放成功后，該公司再次展放1250平方毫米大截面導線。據了解，該公司1250平方毫米大截面導線展放科技項目剛剛榮獲“中國電力建設科技進步三等獎。”這是江蘇送變電在重點工程科技創新上取得的又一成果。
雙平臂座地抱桿的前世今生
4月29日10時30分，內蒙古錫盟—江蘇泰州±800千伏特高壓直流輸電工程(簡稱“錫泰線”)蘇2標段7136號塔首基試點儀式已結束，現場8名高空作業人員“全副武裝”登上鐵塔，雙平臂座地抱桿帶動兩臂的兩臺卷?yè)P(yáng)機同時開動，兩側各重3.2噸的塔材組件緩緩升起……
“雙平臂抱桿是國家電網公司推廣使用特高壓重大施工裝備之一，用來組立特高壓鐵塔安全穩定、方便快捷，還能保護塔材，保證質量工藝。”該公司錫泰線蘇2標段項目副經理呂愛平說。
“其實十幾年前我們就開始使用這樣的抱桿，不過那時我們叫雙搖臂座地抱桿，動力提升系統是滑車組。”說起雙平臂抱桿的研發演變過程，作為技術負責人的江蘇送變電副總工程師郭玉珠最清楚。那是2004年,當時被稱為世界第一輸電高塔的500千伏江陰長江大跨越工程，塔高346.5米，一基跨越塔重達4192噸，為把這一龐然大物立起來，該公司科研團隊經過攻關、研究、論證，設計出高366米、重300噸的雙搖臂座地抱桿，配備4套滑車組提升系統，對稱的兩臂可以轉動，使四面塔材均能起吊，這便是雙平臂座地抱桿的雛形。
2009年，在向家壩—上海±800千伏特高壓直流輸電線路工程(簡稱“向上線”)、錦屏—蘇南±800千伏特高壓直流輸電線路工程(簡稱“錦蘇線”)胡家灘長江大跨越立塔施工中，受氣候風速等影響，不能全天展開起吊作業。為此，郭玉珠和團隊展開攻關，用建筑塔吊的液壓頂升系統代替原滑車組提升系統，將上頂升系統改為下頂升系統，使動力提升的支撐面由高空改到地面，在提升起吊功效10倍的同時，縮小了施工場地。
2012年，在220千伏揚中夾江大跨越立塔作業中，郭玉珠帶領團隊繼續攻關，將受力及回轉系統復雜的雙搖臂改成了雙平臂，這就是后來的T2T120雙平臂抱桿。
當年，為了淮南—上海1000千伏特高壓交流輸電示范工程(簡稱“淮上線”)(南環)20標段立塔作業的順利開展，該公司專門定制了3套T2T120雙平臂抱桿。同年，這3套抱桿被國家電網公司特高壓施工裝備租賃公司收購，并被批量加工。
特高壓鐵塔單基重量大、高度高，多位于山頂、河流、魚塘，施工地形狹小，無法兩側同時組裝起吊。為解決這一難題，國家電網公司組織郭玉珠等一批專家，在雙平臂抱桿的基礎上，研制出能360度旋轉的單動臂座地抱桿。2012年10月，SXD160單動臂抱桿在江蘇送變電施工的淮上線(南環)20標段K194號塔立塔施工中試用成功。
科技創新敢為人先
5月12日10時，在錫泰線蘇2標段N7184號基礎施工現場，2號腿基礎20米基坑鉆孔作業完畢，首節長9米、直徑2米的鋼筋籠在角鋼龍門架的吊裝下緩緩下降，當末端下降至高出地平面40厘米的位置時，專用工具將鋼筋籠固定，拆除吊繩，將另一節鋼筋籠吊起，與固定在坑口處的鋼筋籠保持垂直狀態，施工人員用直螺紋管將兩節頂端車好絲紋的鋼筋籠的每根主筋對接緊固后吊裝進坑……
“以前，鋼筋籠的連接主要采用坑口焊接的方式，焊縫長度、厚度很難掌握，兩段鋼筋籠的垂直度也難以控制，采用直螺紋工藝連接后，十幾分鐘就完成了原來需要兩三個小時的焊接作業，且上下垂直，由于連接處經過鐓粗加工，保證了鋼筋強度，在省時省力的同時，有效確保了施工質量。”呂愛平說。現在，這一技術被廣泛應用于電力工程樁基施工中。
5月13日，位于河北阜寧縣太行山里的蒙西—天津南1000千伏特高壓交流輸變電工程(簡稱“蒙天線”)9標段，一架多旋翼無人機帶著輕質迪尼瑪繩自4L128號塔起飛，到達位于對面山頂?shù)?L129號塔，塔上作業人員采用繞牽技術穿過滑車，無人機帶著引繩繼續向4L130號塔飛去……這是該公司正在使用無人機展放初引繩。“以前山里放線，一根引繩用人工背著上下山，一爬就是半天，有的峽谷河流根本無法穿越，而今，一兩分鐘就飛過去了。”蒙天線9標段項目經理趙冬說。
“2004年，在500千伏江陰長江大跨越放線時，為了黃金水道不封航，我們首開先河，采用有人駕駛直升機展放初引繩。”據時任該工程項目經理的江蘇送變電總經理邵麗東回憶。那是直升機放線首次應用在送電線路施工領域，此后，該公司在2010年向上線、錦蘇線胡家灘長江大跨越放線時進一步研究改進，首次運用無人機展放初引繩獲得成功。而今，這項技術被廣泛應用，并于2012年獲“遼寧省科技進步一等獎”。
“在500千伏三江口長江大跨越施工時，我們首次把旋挖鉆機應用在輸變電工程樁基施工領域，提高了功效，挖出的泥土及時運出，解決了環境污染問題;浙北—福州1000千伏特高壓交流輸變電工程8標段山區道路塔材運輸，采用履帶運輸車、炮車，解決了道路狹窄大型車輛無法通行的問題;錦蘇線渝2標段大截面導線展放采用6線同緊工藝，功效提高了一倍。”說到創新成果，邵麗東充滿自豪。
成果應用建精品工程
5月13日，該公司施工的500千伏揚州北變電站完成中國電力優質工程獎現場復查。專家組一致認為，該工程前期認真策劃，過程實施有序，處處體現按“魯班獎”要求形成的優良成果，實體工程總體工藝細膩;工程科技創新成果顯著，形成了6項專利、5項科技成果、7項“QC成果”。
“我們項目部成立科技攻關小組，把以往二次澆筑的立柱地腳螺栓改為基礎施工時一次完成，不僅基礎表面平整光潔，還保證了強度和安全。”日前，筆者在500千伏宜興東變電站采訪時，該項目經理?xiàng)畲豪捉榻B，為保證500千伏GIS的安裝質量，項目部自行研制了可移動凈化間，保證GIS密封面對接工作在無塵空間進行;為提升管母焊接質量，研制出自動管母焊接設備，焊接中只要保持轉動管母時軸線不變，即可確保弧度完美且焊縫寬度一致，解決了以往人工焊接外觀及質量難以控制的問題。
“電纜二次接線采用自制‘S’彎成型器，接線橫平豎直、弧度一致。項目安裝過程中，共運用新技術、新工藝近30多項，創新技術工藝9項，其中，我們自行設計的移動式開關箱、沉降觀測點裝置、保護帽定型鋼模、施工機具防護罩等四項技術正在申請國家專利，該項目獲‘2015年國家電網公司流動紅旗’。”楊春雷說。
5月16日，在±800千伏南京換流站，換流變及閥廳地板基礎已澆筑好的混凝土上，連接著的一根根紅色電線。“這是混凝土溫度監控裝置，可監控大體積混凝土內外部溫差。”負責該工程土建的項目副經理何鵬向筆者介紹。“每一根紅線末端都有一個測溫探頭，我們?cè)诖篌w積混凝土的不同部位埋下探頭，其測到的不同部位的溫度數據將被傳輸?shù)奖O(jiān)控系統，通過電腦，可隨時對混凝土內部凝固溫度進行監測。”何鵬說。
為了迎接特高壓施工高潮，江蘇送變電勇于創新，運用雙平臂及單動臂抱桿、履帶運輸車、旋挖鉆機、大型牽張機、大截面滑車等重大施工裝備進行立塔放線，采用無人機展放初引繩，用現場裝配車間安裝1000千伏GIS，把油化實驗室建在現場……先后參與施工1000千伏晉東南—南陽—荊門特高壓交流示范工程;1000千伏淮上線(南環)、(北環);1000千伏南京變電站等特高壓交直流輸變電工程22項，施工完成15個，正在施工工程7個，為特高壓輸變電工程建設作出了重要貢獻。
