我公司2500t/d熟料生產線煤粉制備系統采用φ2.8m×(5+3)m風掃煤磨，自2005年10月投產運行以來，窯系統穩定，熟料質量較好，但煤磨產量偏低，煤粉質量波動較大。受其影響，窯的日產量僅能維持在2750t左右。為降低水泥生產成本，公司要求對煤磨系統進行技術改造，使窯產量再上一個臺階。為此，在合肥院專家的指導下，公司利用年度大修之際，成功地對φ2.8m×(5+3)m風掃煤磨進行了節能改造，使煤磨和回轉窯系統均達到了增產節能的預期效果。

1工藝流程及其問題分析

公司煤磨系統所用煤熱值基本在21000kJ(5000kcal)以下，屬廉價劣質煤，其烘干熱源來自窯尾廢氣，原煤水分有時高達12%左右，生產中不得不將煤粉細度控制指標放寬到20%左右。分析認為，煤熱值偏低、煤磨的烘干和粉磨能力失衡、煤粉水分和細度波動較大，是煤磨產量不能滿足窯提產需求的主要原因，同時也造成回轉窯分解帶和過渡帶結皮嚴重，燒成帶經常出現熟料圈;窯尾經常漏料，熟料質量變差等一系列問題。

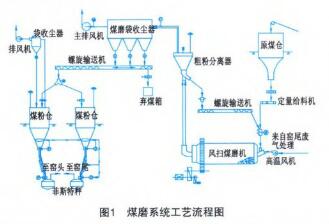

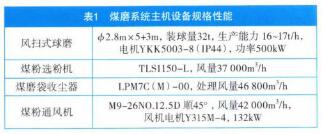

改造前的煤磨系統工藝流程見圖1，系統主機設備規格與性能見表1。

改造前，煤磨系統主要存在以下幾個方面的問題。

1.1烘干能力不足

φ2.8m×(5+3)m煤磨烘干倉長度為3m，烘干倉與粉磨倉長度比為1∶1.67，入磨原煤的烘干熱源由高溫風機提供，熱風經風機出口至煤磨入口的管道保溫效果不佳，熱力損失嚴重，降溫高達100℃，實際入磨風溫只有190℃左右，以致磨內烘干能力不足，當原煤水分較高時，更難達到預期的烘干效果，使得煤粉水分超標。

1.2粉磨能力不足

相對于窯系統的生產能力，φ2.8m×(5+3)m風掃煤磨的粉磨能力本身就欠缺，再加之采用劣質煤，易磨性較差，而且需要磨得更細。這對煤磨的高產高細要求極為不利，粉磨能力更顯得不足。

1.3系統用風量和磨機結構問題

在風掃煤磨系統中，煤磨與選粉機作為系統的兩個主機設備，其用風量各有不同的特定要求。由于原工藝系統設計時沒有區別考慮，兩者均采用相同的用風量。由此帶來的問題是當用風量滿足磨機時，選粉機則因風量不足而使其性能下降;若滿足選粉機風量時，則磨機風量過大，使煤粉在磨內呈懸浮狀態，磨內因沉不住料而得不到有效粉磨，導致粉磨效率嚴重下降，產量和細度都難以保障。同時，煤磨倉位結構、研磨體級配、襯板形式、磨內參數等也不盡合理，加劇了粉磨效率降低。尤其當控制煤粉篩余R0.08<8%時，系統循環負荷急劇上升，運行很不穩定。

2技術改造

針對上述問題，公司于2013年底利用年度檢修的機會，對煤磨系統實施技術改造。改造工作主要分兩部分：一是工藝系統的完善與改進;二是煤磨內部改造。

2.1強化熱風管道保溫和磨頭鎖風

窯尾廢氣經由高溫風機出口至煤磨入口的熱風管道，原有的保溫層較薄，且多有破損，以致熱損失高達100℃，實際入磨的熱風溫度僅190℃左右，烘干效果被削弱。改造措施是，重新更換管道保溫層材質并加強保溫，增加磨頭鎖風以減少冷風漏入。改造后經現場標定，在相同的磨機通風量下，入磨熱風從190℃提高到220℃~240℃，為改善磨機烘干粉磨的效率提供了熱源保障。

2.2調整煤磨倉長結構

對煤磨烘干倉和粉磨倉的長度比進行重新分配，將φ2.8m×(5+3)m煤磨烘干倉由原來的3m縮短至2.1m，相應延長粉磨倉0.9m，使烘干倉與粉磨倉的長度比達到1∶2.81，以適應磨機提產尤其是針對劣質煤高細高產的要求。延長粉磨倉后的磨內研磨體相應增加，原來的電機功率500kW顯得不夠，故將其置換為560kW電機。對于縮短烘干倉對烘干能力的影響，則利用物料在系統的循環過程中加以改善，從而實現烘干和粉磨的平衡。調整倉長結構后的系統工藝流程及磨機主結構不變，只在磨內增加了有利于磨內研磨體運動強度的活化襯板和磨頭鎖風裝置;電機的安裝形式和連接尺寸也沒有改變，原來的進相機仍繼續使用，節省了改造費用。

2.3系統風量計算

針對煤磨和選粉機的用風量進行重新計算，以滿足各自的需要。根據本廠實際，按磨機出口風量計算為35000m³/h，選粉機要求的風量計算為37000m³/h，按此采用各自風量運行。改造中通過設置旁路風管來實現磨機、選粉機的不同用風量需求，可向選粉機補充一定的溫度氣體，還可以確保進入煤磨袋收塵的廢氣溫度，有利于系統正常穩定運行。

2.4煤磨隔倉板和研磨體調整

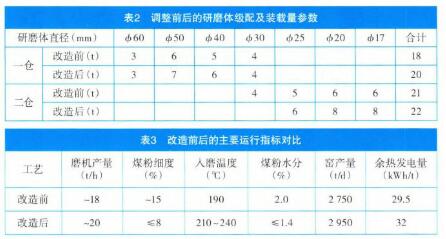

煤磨內部改造主要是針對倉位、隔倉板、研磨體級配等進行調整，即：拆除原有隔倉板，同時拆除烘干倉內1m的揚料板，以縮短烘干倉、延長粉磨倉。在距離磨頭2m位置重新安裝隔倉板，同時在移除揚料板的位置鋪設階梯襯板。因隔倉板位置正好位于磨頭人孔門中間，故封閉此人孔，檢修時可從磨頭進料口進入。研磨體級配調整前后的對比見表2。

3改造效果

2技術改造

上述技術改造全部在年度檢修期間完成，改造時間短，投料運行順暢，至今通過近一年時間的實際運行表明，其收效明顯。主要統計數據見表3。改造后，煤磨產量從18t/h提高到20t/h，滿足了窯日產量從2750t大幅提產到2950t對煤粉的需求。煤粉細度R0.08從15%下降到≤8%，熱工燒成制度和熟料質量均趨于穩定。由于入磨風溫提高，磨機烘干能力增強，煤粉水分也降低到≤1.4%，窯系統以前存在的結皮、結圈、窯尾漏料等問題均大為改善。同時，噸熟料發電量也有明顯的提高?？偟膩砜矗脑旌蟮拿耗ハ到y(tǒng)，生產成本降低，系統運行質量大幅度提高，是一次非常成功的改造，尤其對劣質煤的高產高細粉磨以及窯系統的提產提質具有借鑒作用。

針對上述問題，公司于2013年底利用年度檢修的機會，對煤磨系統實施技術改造。改造工作主要分兩部分：一是工藝系統的完善與改進;二是煤磨內部改造。

2.1強化熱風管道保溫和磨頭鎖風

窯尾廢氣經由高溫風機出口至煤磨入口的熱風管道，原有的保溫層較薄，且多有破損，以致熱損失高達100℃，實際入磨的熱風溫度僅190℃左右，烘干效果被削弱。改造措施是，重新更換管道保溫層材質并加強保溫，增加磨頭鎖風以減少冷風漏入。改造后經現場標定，在相同的磨機通風量下，入磨熱風從190℃提高到220℃~240℃，為改善磨機烘干粉磨的效率提供了熱源保障。

2.2調整煤磨倉長結構

對煤磨烘干倉和粉磨倉的長度比進行重新分配，將φ2.8m×(5+3)m煤磨烘干倉由原來的3m縮短至2.1m，相應延長粉磨倉0.9m，使烘干倉與粉磨倉的長度比達到1∶2.81，以適應磨機提產尤其是針對劣質煤高細高產的要求。延長粉磨倉后的磨內研磨體相應增加，原來的電機功率500kW顯得不夠，故將其置換為560kW電機。對于縮短烘干倉對烘干能力的影響，則利用物料在系統的循環過程中加以改善，從而實現烘干和粉磨的平衡。調整倉長結構后的系統工藝流程及磨機主結構不變，只在磨內增加了有利于磨內研磨體運動強度的活化襯板和磨頭鎖風裝置;電機的安裝形式和連接尺寸也沒有改變，原來的進相機仍繼續使用，節省了改造費用。

2.3系統風量計算

針對煤磨和選粉機的用風量進行重新計算，以滿足各自的需要。根據本廠實際，按磨機出口風量計算為35000m³/h，選粉機要求的風量計算為37000m³/h，按此采用各自風量運行。改造中通過設置旁路風管來實現磨機、選粉機的不同用風量需求，可向選粉機補充一定的溫度氣體，還可以確保進入煤磨袋收塵的廢氣溫度，有利于系統正常穩定運行。

2.4煤磨隔倉板和研磨體調整

煤磨內部改造主要是針對倉位、隔倉板、研磨體級配等進行調整，即：拆除原有隔倉板，同時拆除烘干倉內1m的揚料板，以縮短烘干倉、延長粉磨倉。在距離磨頭2m位置重新安裝隔倉板，同時在移除揚料板的位置鋪設階梯襯板。因隔倉板位置正好位于磨頭人孔門中間，故封閉此人孔，檢修時可從磨頭進料口進入。研磨體級配調整前后的對比見表2。

3改造效果

上述技術改造全部在年度檢修期間完成，改造時間短，投料運行順暢，至今通過近一年時間的實際運行表明，其收效明顯。主要統計數據見表3。改造后，煤磨產量從18t/h提高到20t/h，滿足了窯日產量從2750t大幅提產到2950t對煤粉的需求。煤粉細度R0.08從15%下降到≤8%，熱工燒成制度和熟料質量均趨于穩定。由于入磨風溫提高，磨機烘干能力增強，煤粉水分也降低到≤1.4%，窯系統以前存在的結皮、結圈、窯尾漏料等問題均大為改善。同時，噸熟料發電量也有明顯的提高?？偟膩砜?，改造后的煤磨系統，生產成本降低，系統運行質量大幅度提高，是一次非常成功的改造，尤其對劣質煤的高產高細粉磨以及窯系統的提產提質具有借鑒作用。
