山東黃金礦業(萊州)有限公司焦家金礦建設焦家金礦生產系統優化綜合節能改造項目，不僅可使企業管理更加規范，在取得預期經濟效益的同時，更好地滿足節能減排的需要，實現經濟效益、社會效益與環境效益的統一。該項目采用國際先進的新型濃密機對尾礦輸送系統進行節能改造;在望兒山分礦配電Ⅱ站和磨浮配電室二期供電變壓器安裝高壓無功補償裝置;對分礦井下水建立高效排放數據模型，對深部井下涌水量進行實時和有效監控，達到有效地對突發較大涌水量進行有效防范和應對。項目建成后，每年可節標準煤1370噸。
一、項目建設背景
節能是一項長期的戰略任務，也是當前的緊迫任務。節能工作要全面貫徹科學發展觀，落實節約資源基本國策，以提高能源利用效率為核心，以轉變經濟增長方式、調整經濟結構、加快技術進步為根本，強化全社會的節能意識，建立嚴格的管理制度，實行有效的激勵政策，逐步形成具有中國特色的節能長效機制和管理體制。
焦家金礦隸屬山東黃金集團有限公司，30多年來，經過若干次技術改造和新選礦廠建設，生產規模由原來日處理礦量500噸發展成為日處理礦量10000噸、年產黃金22萬兩，集采礦、選礦為一體的大規?，F(xiàn)代化黃金礦山。焦家金礦選礦廠生產工藝流程分為：碎礦工藝、磨浮工藝、排尾工藝三部分。尾礦輸送方面，浮選作業所得尾礦先用泵輸送至焦家、望兒山、寺莊三礦區充填站，經充填站旋流器分級后，粗顆粒沉砂用于井下充填，細顆粒溢流返回至選礦廠53米濃密機;濃縮礦漿利用油隔離泥漿泵輸送至距選礦廠7.5公里的尾礦庫儲存，濃密機溢流回水返回循環利用。在現有生產模式下，向各礦區充填站以及尾礦庫輸送礦漿濃度較低，礦漿中部分細顆粒礦物和大量水分存在來回倒運現象，電耗浪費明顯。同時，大量生產用水進入尾礦庫外排，選礦用水負擔較重，外排水對尾礦庫周圍環境也產生了一定影響。
山東黃金礦業(萊州)有限公司焦家金礦建設焦家金礦生產系統優化綜合節能改造項目，不僅可使企業管理更加規范，在取得預期經濟效益的同時，更好地滿足節能減排的需要，實現經濟效益、社會效益與環境效益的統一。
二、建設地點
山東省萊州市金城鎮焦家村(山東黃金礦業(萊州)有限公司焦家金礦礦區內)。
三、建設內容、規模、產品方案
采用國際先進的新型濃密機對尾礦輸送系統進行節能技術改造，浮選尾礦在選礦廠內首先分級，取消了旋流器渣漿泵和回流渣漿泵工作環節。項目技術改造后，年可節約電力604.8萬kWh，折標煤743.3噸標煤;每年尾礦庫減少外排廢水量260萬立方米。

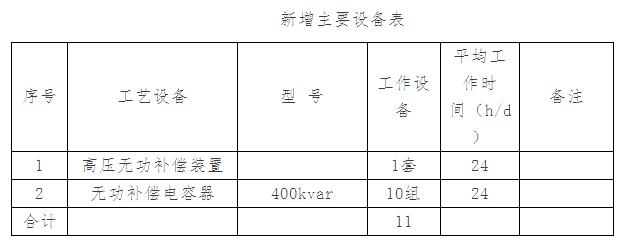

在望兒山分礦配電Ⅱ站和磨浮配電室二期供電變壓器安裝高壓無功補償裝置，實現年可節約電力510萬kWh，折標煤626.8噸標煤。
對望兒山井下水高效綜合利用，更好的實現避峰就谷。
項目建成后，預計每年可節電1115萬度，年節電折標準煤1370噸。節能效果顯著，促進了節能減排的實現。
四、項目建設必要性
選礦作業中，尾礦處理主要包括尾礦壩、排洪系統、回水系統及尾礦輸送系統四大部分。但長期以來，尾礦處理一直存在著基建投資大，經營費用高，占地多，污染環境等問題。隨著我國國民經濟的高速發展，有色冶金工業技術的不斷提高，以及企業對技術經濟指標越來越高的要求，特別是全球?qū)Νh(huán)境的日益重視，各種新的尾礦處理技術應運而生，尾礦高濃度輸送就是其中之一。在開采作業利用井下充填技術的礦山中，尾礦輸送系統是選礦廠與各充填站和尾礦庫之間的紐帶和橋梁，它是保證礦山持續生產的關鍵環節之一，也是生產成本的重要組成部分。在傳統的尾礦輸送模式下，為了防止輸送管路中尾砂沉積、堵塞管線造成事故，大多采用較低的礦漿濃度并需要保持足夠的漿體流速以防止顆粒沉降。低濃度尾礦輸送使得大量的循環水在充填站和選礦廠之間來回泵送，消耗大量電力;高漿體流速又增加了尾礦管線的磨損，增加成本，帶來維護管理的問題。
在這樣的背景條件下，尾礦高濃度輸送得到業界的廣泛認可和提倡。尾礦高濃度輸送技術首先在加拿大得到使用，隨后在全世界范圍內推廣開來，從20世紀80年代起，我國也開始該項技術的研究，并在實際工程中得到越來越普遍的認可。實現尾礦高濃度輸送，需要4個基本前提條件：分級旋流器組，大型高效濃密機，適應高濃度高揚程輸送的漿體泵，配套管路系統。而這四項前提條件是高濃度輸送課題實現的關鍵，礦漿性質是實現高濃度輸送的核心指標。生產改造過程中，必須弄清楚尾礦流體特性、可選設備的適用性和經濟評價等各方面要素。為此，國外專門從事漿體管道輸送工程設計的公司數量較多且技術雄厚，其中有美國的柏克特公司(BECHTEL)、管道系統公司(PSI)、博而思公司(BRASS)和德國的薩爾茨吉特公司(SALZCGITTER)，這些企業均擁有一套較為成熟的漿體管道輸送工程設計方法。而放眼國內，目前從事高濃度漿體管道輸送的單位還不多，技術力量較為單薄，急需具備條件的企業機構對該項技術進行深入研發。
五、生產工藝技術方案
（一）工藝設計原則
1、施工改造，涉及改造方式、施工路線、進度安排等方方面面，具體細節需相關設計單位做出詳細可行的施工方案。
2、尾礦庫對儲礦濃度有一定要求，設計過程中需根據實際情況考慮是否添加礦漿稀釋裝置。
3、根據焦家金礦生產特點，充填尾砂粒度+200目接近85%，并且輸送距離較長，特別是望兒礦區，尾礦輸送管道屬于向上爬坡管道，為了保證高濃度、粗顆粒、長距離尾礦輸送管道的安全、可靠、經濟，必須進行焦家金礦充填尾砂特性及管道輸送參數的試驗研究。
（二）焦家金礦尾礦高濃度輸送工藝技術方案
1、項目實現目標
(1)對黃金礦山尾礦高濃度輸送進行深入研究，解決各項技術難題，使該項技術真正由科學研究轉化為生產實踐，推動整個黃金行業尾礦輸送方式變革，實現“高效、節能、減排”的目標。
(2)顯著減少焦家金礦浮選尾礦向各充填站以及尾礦庫的輸送量，節約大量輸送電耗和設備磨損成本，每年為礦山創造大量經濟效益。
(3)增加選礦廠生產回水利用率，減少日常生產中井下水使用比例，緩解長期以來選礦用水負擔較重的難題。同時，避免了含有大量選礦藥劑的廢水外排，減輕尾礦庫對周圍環境的污染。
2、項目實施技術依托
選礦廠生產工藝分為碎礦工藝、磨浮工藝、排尾工藝三部分，礦石來自焦家礦區、望兒山礦區、寺莊礦區。礦石經過選礦處理后，進入廠區西側的尾礦輸送泵站進行統一調配輸送。正常情況下，浮選尾礦從磨浮廠房泵送至1#攪拌桶，通過泵站加壓，分別輸送至焦家、寺莊、望兒山三礦區充填站;在充填站經緩沖調節，采用渣漿泵給料，供旋流器進行分級，分級后粗顆粒尾砂用作充填，細顆粒尾砂及溢流水加壓返回選礦廠，回流濃度約為15-20%，回流尾砂量約為總尾礦量的35%;回流尾砂進入選礦廠Φ53m濃密機，濃縮后礦漿濃度約為25%，溢流水循環使用，濃密機底流泵入3#攪拌桶，經尾礦輸送泵站加壓輸送至尾礦庫。
3、項目已有技術基礎
焦家金礦選礦廠用于充填回流礦漿濃縮的Φ53米濃密機為該選礦廠一期配套設施，在目前10000t/d原礦處理量下，需濃縮礦漿量已遠遠超出其額定處理能力。生產過程中，在15~20%的給礦濃度下，其底流礦漿濃度僅為25%，在尾礦高濃度輸送項目中，該濃密機首先不能滿足改造要求，所以必須更換一臺能夠匹配目前生產，并且能夠達到預期尾礦輸送濃度的濃密機。
針對此情況，焦家金礦先后與上海里孚、淮北中芬、蘇州奧圖泰等多個濃密機生產廠家進行試驗合作，最終確定了更換高濃度輸送要求的高效濃密機。
4、項目工藝流程方案

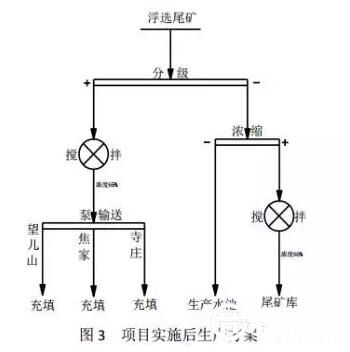

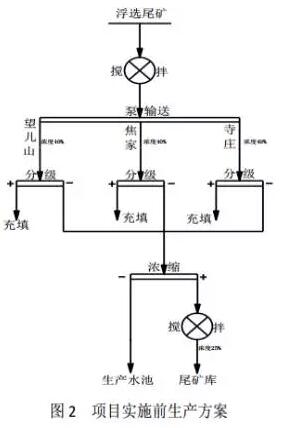

尾礦庫輸送礦漿方面，更換高效濃密機和實行尾礦高濃度輸送后，向尾礦庫輸送礦漿量大大減少，回水量顯著提高，在降低輸送能耗的同時，減少尾礦庫外排水量，減輕當?shù)丨h(huán)境污染。項目實施前后生產方案變化見圖2，圖3。
（三）主要設備
1、選型原則
設備的選擇，應兼顧可靠、先進、投資合理三要素，并能適應工藝技術要求。選擇產量高、質量好，有利于提高勞動生產率的高效能設備。
設備結構簡單耐用，噪聲低、震動小，便于看管和維護，零部件具有互換性，以便減少機物料的備件數量。
設備占地面積小，有利于節約廠房面積和基建投資。設備必須是技術上成熟，并經過定型及鑒定的。
2、設備方案

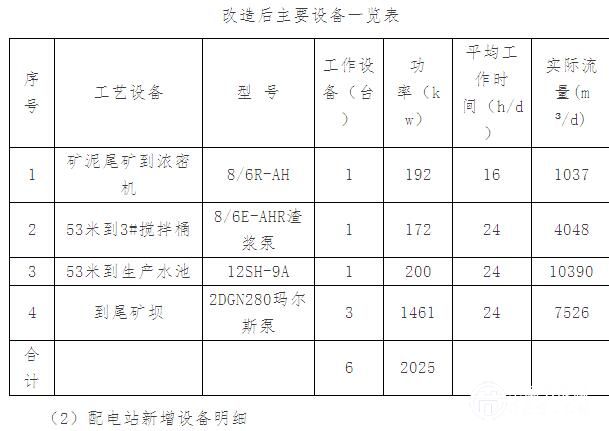

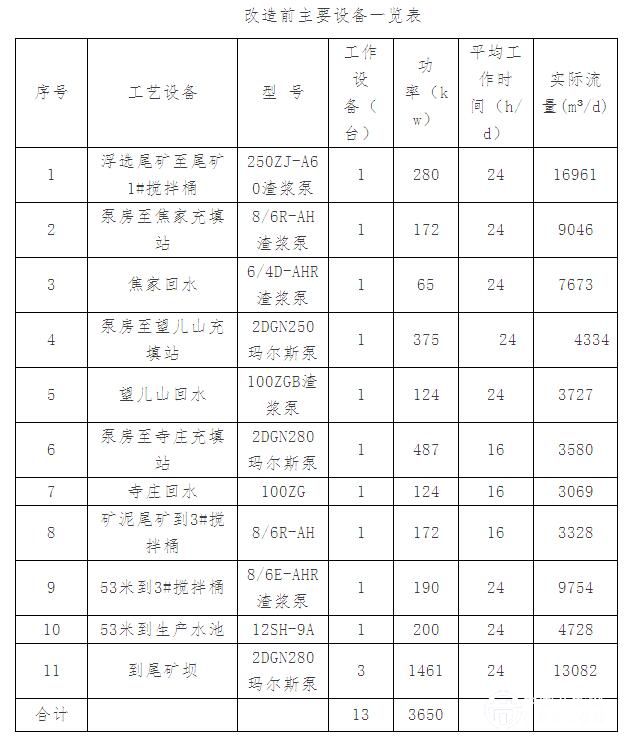

(1)尾礦高濃度輸送技術改造前后主要設備明細
