我國煉焦行業焦化工序能耗占到鋼鐵聯合企業總能耗的15%，而煉焦?fàn)t的能耗是煉焦工序總能耗的70%以上，能源成本已達煉焦工序成本的53%以上，煉焦煤在焦?fàn)t中被隔絕空氣加熱干餾，生成焦炭，同時產生大量揮發出來的荒煤氣。從焦?fàn)t炭化室推出的950～1050℃紅焦帶出的顯熱占焦?fàn)t支出熱的37%;650～800℃焦?fàn)t荒煤氣帶出顯熱占焦?fàn)t支出熱的36%;焦?fàn)t煙道廢氣帶出熱占焦?fàn)t支出熱的17%;爐體表面熱損失占焦?fàn)t支出熱的10%。對于焦炭帶出的顯熱和焦?fàn)t煙道廢氣熱能已有成熟可靠的干熄焦裝置及焦?fàn)t煙氣余熱鍋爐回收并發電，而目前焦化行業對荒煤氣帶出的顯熱，從上世紀70年代末期，國內首先開始回收嘗試。至今，雖然經過努力，仍未形成成熟、可靠、高效的裝置。目前焦化工藝，仍然是為冷卻高溫荒煤氣必須噴灑大量70～75℃的循環氨水，降低荒煤氣溫度后，進入煤氣初冷器，再由循環水和制冷水進一步降低溫度到21℃左右，回收化產品而高溫荒煤氣帶出顯熱無法利用而白白浪費，所以努力降低煉焦工序能耗尤為重要。

二、概況

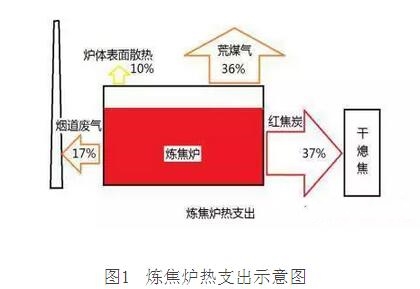

煉焦?fàn)t能源支出示意圖如圖1所示，其中紅焦帶出的顯熱占到總能耗的37%，通過干熄焦技術進行回收利用?；拿簹鈳С龅娘@熱占到總能耗的36%，此項技術就是將~800℃的荒煤氣降低到~520℃，回收荒煤氣的余熱生產蒸汽供焦化廠自用。

近年來，南京滬友冶金機械有限公司開展了工藝技術創新研究。通過分析原有裝置所有弊病的前提下，對材料、結構、工藝上作系統研發，在高效率、長壽命、高穩定、高可靠、低成本上取得了突破，已經開發出新型的余熱回收裝置，該裝置已經完成工業化試驗。

新研究開發的余熱利用系統結構形式、導熱裝置及固態導熱介質的使用方法與過去的技術有根本性的區別，不會漏水到焦?fàn)t炭化室，確保焦?fàn)t生產安全。

三、產品優勢

南京滬友公司多年以來開展煉焦荒煤氣余熱利用關鍵技術研究與應用工作，回收荒煤氣余熱生產低壓蒸汽供焦化廠生產自用，或配套螺桿發電機組發電。采用HYWHR煉焦荒煤氣余熱回收項目，焦?fàn)t生產可以：

1：每生產1噸焦炭可以回收余熱生產0.6~1.6MPa的蒸汽110kg，回收能源11kgce/t焦;

2：減少焦?fàn)t循環氨水量35%，減少煤氣初冷器冷卻水35%;

3：降低煤氣初冷器的熱負荷，提高焦油收率;

4：降低荒煤氣集氣管、吸氣管的阻力，降低煤氣回收車間電耗;

5：明顯降低上升管表面溫度，顯著改善爐頂職工工作環境;

6：上升管內部石墨生長量明顯減少，減輕職工勞動強度。

四、工藝流程及特點

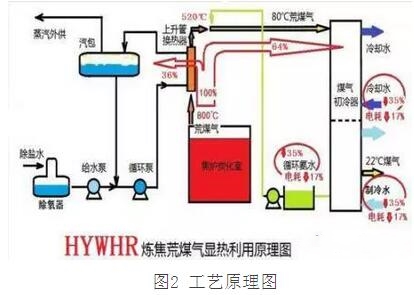

煉焦荒煤氣余熱回收工藝原理如圖2所示，循環泵將水送到煉焦?fàn)t上升管換熱器，在上升管換熱器里與荒煤氣間接換熱，加熱后的水在汽包里閃蒸生產低壓飽和蒸汽，此蒸汽送入焦化廠低壓蒸汽管道。

上升管換熱裝置由內壁、導熱體、換熱裝置、外壁構成，荒煤氣通過裝置內壁傳熱給導熱體，導熱體經過換熱裝置傳熱給軟水，過熱水在汽包產生蒸汽，可回收荒煤氣顯熱達36%。

特殊設計的上升管換熱器從本質化上消除了漏水到焦?fàn)t炭化室的可能性，確保焦?fàn)t安全。系統還設計有每個上升管換熱器的溫度監控系統和萬一漏水報警、排出系統，通過監控系統可以監控每個上升管換熱器的工作溫度情況和每個炭化室的荒煤氣溫度，實現每孔炭化室的火落計算機管理，支撐提升焦?fàn)t調溫管理;如果換熱器水管萬一出現漏水，漏出的水順排出管道排到焦?fàn)t排水溝中，并在3分鐘之內進行聲光報警，并提示出故障點，操作工只需關閉相應號的換熱器進出水閥門即可，不需對焦?fàn)t生產做任何調整和影響。

上升管換熱器是項目的核心，不同于其它工藝的水夾套、導熱油、熱管的傳熱形式。我公司在低熱應力的換熱系統結構設計方面取得了一系列技術突破。其特點是：

1：將荒煤氣溫度劇烈變化的區間轉變?yōu)榫徛兓膮^(qū)間，使換熱管工作在一個溫度變化很小的區間，防止水管破壞;

2：上升管腔體是與大氣相通的非承壓結構，使換熱管外圍處于0壓力狀態，防止水管漏水后水進入炭化室;

3：耐高溫耐腐蝕合金無縫內筒結構，有效地阻止了水向爐內泄露，從而在結構設計上本質化地確保不漏水到焦?fàn)t炭化室：

4：換熱器內筒采用特殊加工工藝處理，具有良好的自潔功能，消除內部結焦堵塞現象，不再需要人工清掃。

5：結構設計易于監控內筒和換熱管工作狀態;

6：系統對每個上升管換熱器進行檢測，一旦出現故障即可報警和自動處理;

7：外排水結構設計，即使萬一漏水，水也是排到下水道中，不會進炭化室。

六、項目投資與收益：

1、經濟收益：

以年產110萬噸焦?fàn)t為例，兩座焦?fàn)t建設一套裝置，投資回收期1年半左右。年產蒸汽12萬噸，小時產汽量13.7噸/小時，產汽收益1920萬元/年，煤氣回收車間工序節能收益348萬元/年，生產成本及設備折舊232萬元/年，國家節能獎勵360萬(300元/噸標煤，1.2萬噸標煤/110萬噸焦)，年總效益2036萬元/年。

2、環保效益：

項目實施后，還可以改善焦?fàn)t環保條件，降低吸氣管阻力，減少焦?fàn)t荒煤氣外泄，有利于焦?fàn)t清潔化生產，改善焦?fàn)t爐頂職工勞動環境，減少職工勞動強度。

七、工業性試驗及標定：

2015年11月柳州鋼鐵股份有限公司焦化廠和南京滬友冶金機械有限公司在柳鋼2號焦?fàn)t進行工業性試驗，目前上升管單管標定已經完成，噸焦產蒸汽(0.62Mpa，162℃)110kg，單管蒸汽壓力可達1.6Mpa，201℃。
