1研究背景

在配電網領域,分布式電源(DG)接入量不斷增大、電動汽車不斷增長的普及率以及可控負荷的增多,使得傳統配電網將面臨諸多的挑戰。為了應對以上問題,傳統配電網已逐漸從被動模式向主動模式轉變。需要研究新邊界條件下的配電網能量調度技術,實現配電網能量綜合管理。

為此研究綜合能量管理平臺技術、區域能量綜合預測技術和能量傳輸?shù)慕换タ刂萍夹g(shù),在此基礎上設計開發一種針對主動配電網的綜合能量管理系統。系統綜合考慮電源-電網-用戶三個方面的需求,集成配電網已有的信息和自動化系統,對配電網海量信息數據深度挖掘、高度整合和綜合應用,實現能量合理分配、多元互補、綜合利用。

2系統結構

綜合能量管理系統部署在安全Ⅲ區。通過信息交換總線分別與安全Ⅰ區和安全Ⅲ區的其他系統關聯。綜合能量管理系統利用信息交換總線穿區功能與安全Ⅰ區的配電自動化系統等完成配電網監測數據的上送及控制命令的下發。綜合能量管理系統在安全Ⅲ區直接與用能管理系統、負荷控制管理系統和電動汽車充換電運營管理系統等系統進行信息交互。

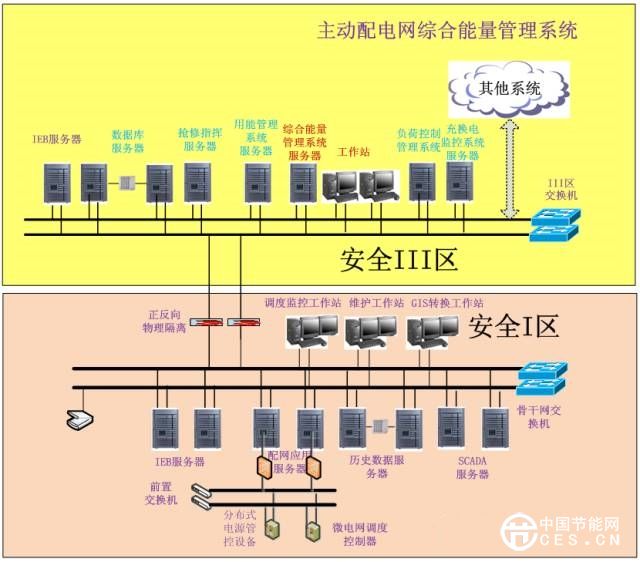

圖1綜合能量管理系統部署圖

綜合能量管理系統軟件包括信息集成層、支撐平臺層和應用層。上層應用功能由若干小應用模塊組成,向支撐平臺發送數據請求,支撐平臺啟動數據組裝服務,通過信息交換總線向各下級配用電系統請求分布在其中的數據,信息集成后發送給應用模塊,各應用進行數據組裝,對各模塊提供數據支撐。

綜合能量管理系統從綜合角度考慮電源、電網、用戶三方面的需求,根據配電網中的各種分布式電源、微網、儲能裝置以及可控負荷、電動汽車等需求側資源的不同運行狀態及運行發展趨勢,分別從空間尺度和時間尺度上建立配電網的協調優化控制策略。在空間尺度上采用基于配網級、饋線級和臺區級三級聯動的局部就地平衡、區域互相供給、整體消納分解的協調優化控制策略;在時間尺度上建立短期(日前)、超短期(日內小時級)和準實時(分鐘和秒級)三種時間尺度的協調優化控制策略。通過配電網在空間尺度、時間尺度上的協調優化調度,實現主動配電網的高效運行。

3區域能量綜合預測技術

發電預測、負荷預測和配網運行態勢預測是進行主動配電網綜合能量管理的基礎?；诳蛻艏毞值木毣摵深A(yù)測和高性能計算優化、高精度數值天氣預報的新能源發電功率已經用于傳統配電網簡單能量控制。但對于主動配電網尤其是管理范圍較大,能量元素多區域配電網,來自于各獨立能量體功率預測,由于各種原因會有一些誤差,能量的簡單疊加會導致誤差累積效應,需要對單個能量體的預測結果進行修正。

對于不同大小的功率其修正因子陣是不同的,不可能針對每個功率值給出一個修正因子陣,且這種修正并不是絕對的,模糊理論對解決這種不確定性有著很強的優勢。根據能量體預測功率與容量的比值將預測功率劃分為很小、較小、中等、較大、很大幾個區間,根據歷史數據分別求出每個區間的區域其他能量體對目標能量體的隸屬度,進而得到每個區間的修正因子陣,存在模糊規則庫中。選取模糊輸入為目標能量體與本容量的比值和區域其他能量體與對應容量的比值,根據模糊推理機從模糊規則庫中抽取相應的修正因子矩陣,計算后得到模糊能量體修正能量。

4多級能源協調控制技術

傳統配電網配網級、饋線級和臺區級三級的關系非常明確,能量的流動方向是從上級配網輻射用戶臺區,主動配電網導致三級的能量流動方向發生變化。

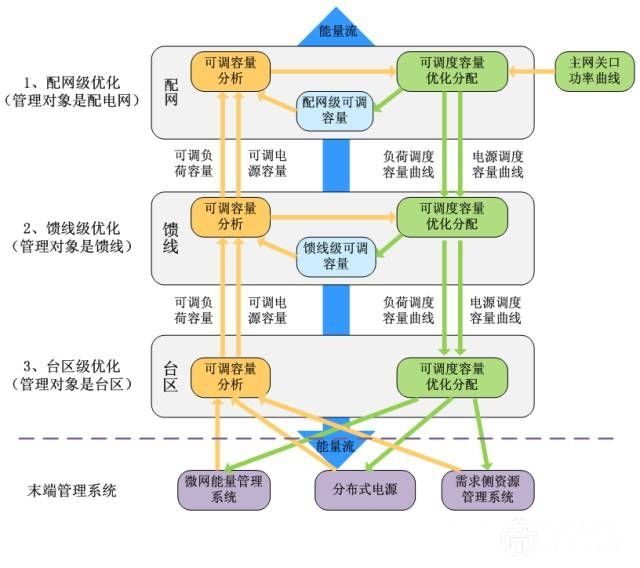

圖2多級能源協調框架圖

以新能源最大消納運行模式為例,綜合能源管理系統計算協調內部的“可調度負荷容量”和“可調度電源容量”,并以此為約束,以新能源最大化消納為目標計算生成相關下級子系統的“能源調控指令”,包括新能源發電量和可控負荷控制命令。微網能量管理系統在接到“能源調控指令”后,在保證供電可靠性的前提下,進行新能源發電量的調節,提高新能源發電的占比。配電自動化系統根據“能源調控指令”,與微網能量管理系統協調配合,在保證電網安全和可靠用電前提下,進行能源優化控制,減少上級電網供電配給。智能樓宇系統、電動汽車充電設施管理系統等接收到上級負荷調控命令,進行“實時能量優化控制”,提高可控用電負荷的新能源供電比例,以實現新能源的最大化消納。同時綜合能量管理系統將園區的新能源發電與負荷用能情況上傳到上級電網,以此來合理調整安排發電計劃。

5試點應用

主動配電網綜合能量管理系統在中新天津生態城部署,以生態城配網區域作為能量管理對象,含32條10kV配電線路,總長度數91.2km,配變臺數181,公變臺數168,專變臺數13,分布式電源13.693MW(包括光伏、風機、三聯供)、分布式儲能709.7kW˙h、生態城有充電站2個、換電站1個,總計115個交流充電樁,總?cè)萘?MW;嘉銘智能小區(最高負荷2.3MW、最低負荷0.6MW)、智能樓宇:創展大廈、生態城營業廳、天津凱普特(最高負荷3.6MW、最低負荷1.3MW)、可控負荷3MW。

面對新能源的接入,綜合能量管理系統根據區域能量綜合預測結果改變配網運行方式、利用儲能調節和負荷調控盡可能消納可再生能源發電。下圖是中新天津生態城綜合能量管理系統管理區域上線后12個月可再生能源月滲透率曲線,根據統計上線12月總滲透率為20.73%,其中2014年4月至8月滲透率均超過20%,五月份月均滲透率為37.22%。圖9滲透率最高月份日滲透率曲線,最高日滲透率達到50.02%。

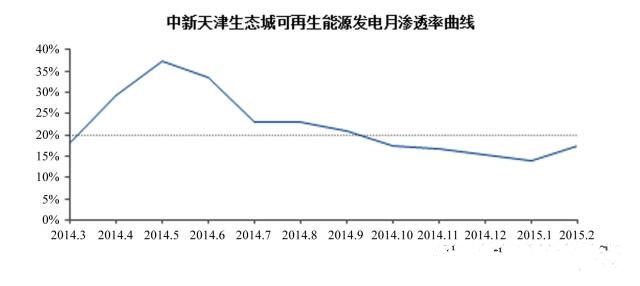

圖3上線后月可再生能源滲透率曲線

6結語

主動配電網綜合能量管理系統適用于國內已建設的相當規模的各類大中型工業園區和居民區,具有以下幾個方面的意義:

1)適應即將涌現的分布式電源大量接入的需求,實現了分布式電源與電網的協調運行、分布式電源的友好接入以及含分布式電源的配電網適應性。

2)實現了“源-網-荷”協同優化調度技術,提高設備和資源的利用率,提高了智能配電網的安全性、可靠性、經濟性、優質性,為未來配電運營提供直接參考依據。

3)智能配用電互動化應用顯著提高配電網供電安全可靠性、供電質量,降低配電網損耗,提高配電網接納新電源的能力,實現電網與用戶的友好互動。

4)綜合能量管理系統在已有配電自動化和信息系統上構建,可以形成設備、系統之間的集成和互融,發揮各種智能化應用功能,引導用戶合理用電,降低用電成本,節約社會資源。
