本文介紹了調幅高頻電源的結構和工作原理，與調頻、脈沖高頻控制模式的區別，并總結了該系統的特點，在解決高比電阻灰分收塵效率低具有較好效果，具有推廣價值。

概述

華潤電力登封有限公司一期工程2×300MW機組脫硝改造配套工程，將原來的電除塵+煙氣調質除塵器改造為電袋復合除塵器，鍋爐的煙氣從空氣預熱器出來后，分兩路進入電袋復合除塵器進行除塵，然后進入脫硫吸收塔，最后凈煙氣排入煙囪。除塵效率設計≥99.95%。本文針對登封地區灰分比電阻較高、收塵困難特點，介紹了高頻電源的原理、結構、技術特點，供大家一起學習。

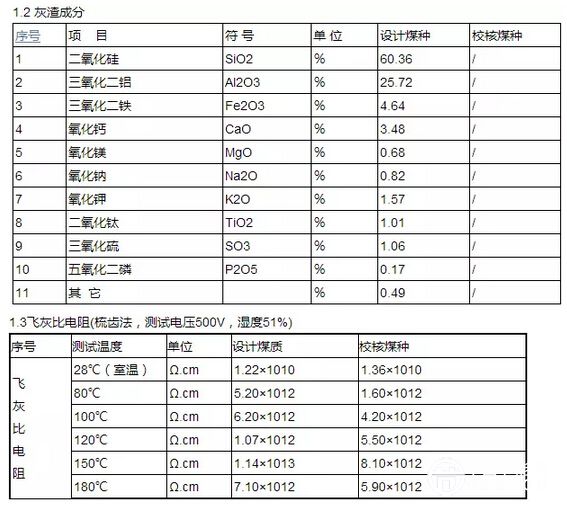

1、煤質資料

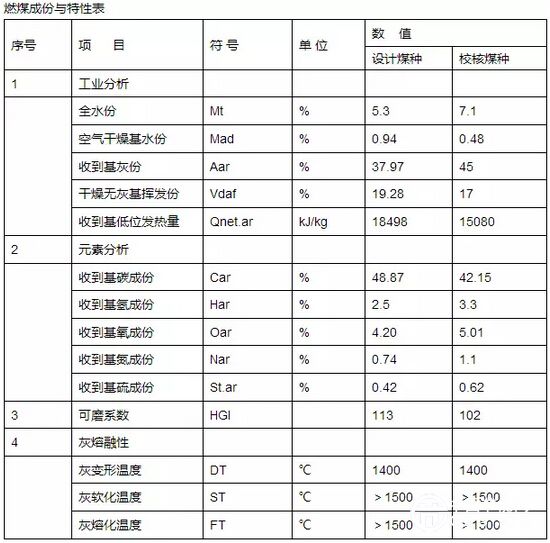

1.1燃煤分析及特性

2、影響電袋除塵器性能的主要因素

2.1粉塵特性的影響

粉塵特性有粒徑分布、真密度、粘附性、比電阻等，其中粘附性大到一定值后會阻礙濾袋的清灰性能，增加濾袋初始阻力。

比電阻ρ>5×1010Ω˙CM屬于高比電阻粉塵。粉塵的比電阻超過臨界值5×1010Ω˙CM時，測電暈電流通過粉塵層就會受到限制，這將影響到粉塵粒子的荷電量、荷電率和電場強度等，嚴重時會產生反電暈現象，最終將導致除塵效率大幅度下降。粉塵的比電阻對粉塵黏附力有較大影響，高比電阻導致粉塵的黏附力相當大，以致清除電極上的粉塵層要增加振打強度，這將導致比正常情況的二次揚塵大，其最終也導致除塵效率大幅度下降。

2.2煙氣性質的影響

煙氣主要有溫度、壓力、成分、濕度、流速、含塵濃度等特性，其中溫度和煙氣成分對濾袋的使用壽命影響大，溫度越高、不利濾袋纖維的成分含量越高加快濾袋老化速度，縮短濾袋使用壽命，當超過濾袋耐受溫度時會毀壞濾袋。同時溫度升高加大煙氣體積，提高濾袋過濾風速會增加阻力。PPS濾袋長期運行的適合溫度在160℃以下，煙氣含氧量在8%以下。煙氣濕度大時煙塵表面附著力加大，不利于濾袋清灰。濕度大并要避免除塵器在露點溫度以下運行，以防止結露糊袋。流速、含塵濃度增大時將會增加濾袋阻力。

2.3結構的影響

電極幾何因素影響電區的效率，合理的袋區結構可以避免濾袋的不均勻破損，合理的氣路結構可以降低本體的壓損。電袋兩區之間的氣流分布結構更是影響濾袋的穩定性和阻力特性。

2.4操作因素的影響

電區需要合理設定電壓電流參數，前區需要更大的二次電流以保證預除塵效率，同時要設定合理的振打清灰周期，清灰過于頻繁產生的二次揚塵增加袋區的阻力，并增加振打機構的故障發生率。

袋區需要合理設定清灰制度，滿足運行的前提，清灰壓力低、清灰周期長利于濾袋的使用壽命。

灰斗的及時排灰是保證除塵器穩定運行和安全的重要運行舉措。

3、高頻電源、調幅高頻電源的工作原理

3.1高頻電源工作原理和產品構成

3.1.1高頻電源工作原理

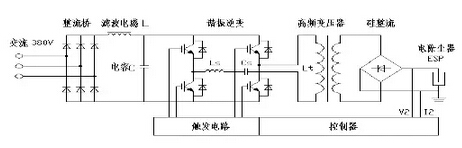

原理上主要由三大塊組成，即變換器、高頻變壓器、控制器，如圖2所示。三相交流輸入整流為直流電源，經逆變?yōu)楦哳l交流，最后整流輸出直流高壓。變換器實現直流到高頻交流的轉換，高頻變壓器/高頻整流器實現升壓整流輸出，為ESP提供供電電源。

3.1.2產品構成

高頻電源結構上由高頻控制柜、高頻變壓器二大部件組成。

3.2調幅高頻電源的工作原理

3.2.1高頻電源的控制模式

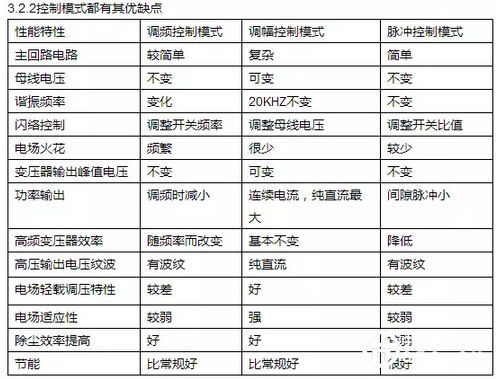

根據國內外有關資料以及目前市場上運用的高頻電源來看，電除塵高頻高壓電源方案雖各有特色，但總結電路上基本上相類似，主要由工頻整流濾波，諧振逆變電路，高頻升壓整流輸出以及對電源的控制部分構成。采用的開關器件有單IGBT、IGBT模塊、IPM模塊;控制普遍采用DSP數字信號處理器或單片機。其不同在于觸發控制模式上，對高頻觸發脈沖控制主要可分為：調頻控制模式;調幅控制模式;脈沖控制模式三種。

與可控硅電源相同，對電場火花的捕捉和控制也是高頻電源控制重要的一個環節。由于高頻電源工作于高頻之中，其火花的出現到擊穿是在很短時間完成的，因此要求控制電路要有很快的響應時間，采用高速DSP可以勝任花可以被控制在很小的能級，僅為微秒級，有利于電場的恢復。三種控制模式對火花的控制各有不同，但都比常規電源有巨大的優勢。

3.2.3調幅高頻電源的工作原理

目前國內開發生產的電除塵高頻電源其技術上已經達到或接近國外水平，但同國外技術一樣，電除塵高頻電源普遍采用調頻工作模式或脈沖工作模式，由于其工作原理上的限制，在改造舊電除塵，特別是工況條件不好，除塵面積較小的電除塵時顯得力不從心，除塵效果還不理想。主要原因在于調頻或脈沖工作模式均是以單位時間內改變高壓脈沖個數來實現調壓的目的，其峰值得不到調整，較難完全符合除塵器工況變化是的特定需求以及和不同除塵器本體的匹配，另由于調頻，會使得高頻變壓器效率下降，節能效果收到影響。

調幅高頻調壓模式使得高頻逆變可以以設計開關頻率20KHZ長期運行，無論工況變化始終工作于純直流供電、聯系電流模式、能提供最大的電暈電流，克服調頻模式工況條件下無法實現連續電流的弊端。電路由工頻整流濾波、諧振逆變電路、高頻升壓整流輸出以及對電源控制四大部分構成，與調頻高頻高壓開關電源基本相同。特點在于整流部分采用三相可控硅或BUCK母線電壓調壓技術。該技術充分利用了現有成熟的電源控制技術，特別是三相電源控制技術的應用，使得高頻部分母線電壓0-550V可調，完全實現高頻電源的調幅調壓控制。

4調幅高頻電源的主要特點

4.1調幅高頻電源的主要特點：

4.1.1、采用母線電壓控制技術，使得輸入變壓器的一次輸入電壓可變，二次電壓運行于閃絡點附近，滿足除塵動態變化的需求。

4.1.2、調幅調壓模式使得高頻逆變可以以設計開關頻率20KHZ長期運行，保證變壓器轉換效率大于93%不變，保證變壓器長期工作于設計頻率，不受工況變化而影響。

4.1.3、采用純直流供電、連續電流模式，提供最大電暈電流，克服調頻模式無法實現連續電流的弊端。

4.1.4、閃絡控制由調幅和調頻共同作用，電流沖擊小，恢復可靠，可適用于惡劣環境。

4.1.5、雙層殼體設計，保證戶外運行的穩定和可靠。

4.1.6、相同工況條件下，調幅高頻電源比調頻高頻電源電暈功率大20%，效率提高10-15%以上。功率因數高，0.8-0.95，效率高，80-95%。

4.1.7、具有完善的保護功能：閃絡、開路、短路、過載、欠壓、過熱、IGBT、油溫及通訊失敗等處理和報警。

4.2采用串并聯混合諧振拓?fù)浣Y(jié)構的逆變器，功率器件關斷損耗為零，不僅降低器件的關斷應力，提高效率，也減少電磁干擾。同時，設計良好的串聯諧振逆變器有恒流特性，在輸出短路時有極好的限流能力，可以提高系統的可靠性，特別適合電除塵器火花沖擊、短路頻繁的現場工況條件。而局域并聯諧振電路有利于輕載運行穩定性，有利于改善二次電流波形，有利于提高設備功率因數,有利于提高設備效率。該變換器是以全橋串聯諧振為主，兼有局域并聯諧振的混合型拓?fù)浣Y(jié)構，可以有效抑制電場火花的電流沖擊，可以更迅速地熄滅火花并且快速恢復電場能量，能滿足電除塵器持續火花放電和短路沖擊的要求，適應負載的大范圍變化，提高除塵效率。

4.3高頻電源采用三相電源平衡輸入，對電網無污染，無缺相損耗，屬于綠色電源。效率與功率因數高，效率通常大于93%，功率因數通常也大于93%。高頻電源安裝在除塵器頂部，設備集成一體化，電纜用量顯著減少，同時，不占用控制室空間，可節省土建成本。若用于改造常規電源，花費的成本比本體改造低，改造工期短，效果又好。

4.4設備具有高低壓一體化控制功能。

5調幅高頻電源的應用

電除塵進口濃度高，由于空間電荷效應的原因，第一電場形成電暈封閉現象，電暈電流小，閃絡頻繁，電壓較低，極大的影響了除塵效率。高頻電源與工頻50Hz高壓電源相比，高頻電源純直流供電時的輸出電壓紋波小于5%，遠小于工頻電源35%～45%的紋波百分比，其閃絡電壓高，運行平均電壓可達工頻電源的1.3倍，運行電流可達工頻電源的2倍，用在第一電場里(注：我司電袋除塵器配置為：一、二電場高頻電源，后級為袋區)，能夠輸入更多的功率，從而能夠有效的提高收塵效率，是提高電除塵器性能的重要手段，是保證達到設計效率的有力保證。

6、結束語

電除塵調幅高頻電源是一種新型電除塵電源，具有獨特的電除塵電場特性，能夠大幅度挖掘除塵器本體潛能，提供除塵效率，其突出特點如下：

1、不論電場變化，始終20KHZ全功率輸出，受粉塵濃度影響較小，空載/負載伏安特性變化較小，具有恒流特性。

2、能大幅度提高電除塵收塵效率，特別是單一電場除塵效率，使得舊的三電場除塵器也能達到很高的除塵效率。通過電場電流的合理配置，可以實現最佳除塵效果，在獲得大的電暈電流同時節約能耗。

3、電場擊穿電壓明顯提高，提高了電除塵本體的電壓等級。

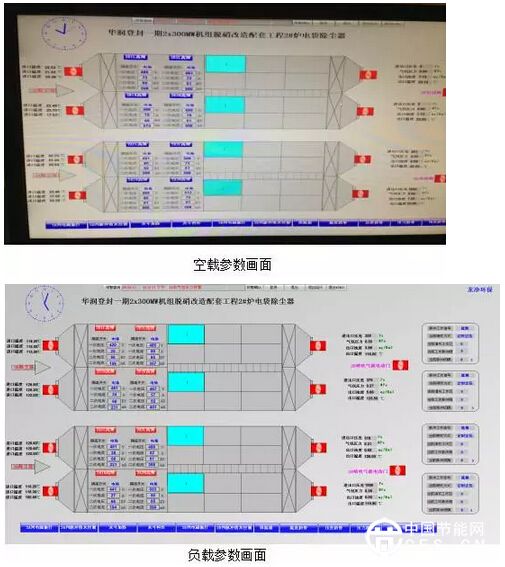

調幅高頻電源采用高頻逆變開關技術，利用最新高頻功率開關把工頻電逆變?yōu)楦哳l電，輸出到微晶高頻變壓器升壓，最后再由倍壓整流升至所需電壓輸出至除塵器本體進行除塵，調幅高頻電源是電除塵供電電源發展的一項最前沿的高新技術。我司#2爐電袋除塵器效率試驗結果，排放為23.5mg/Nm³，滿足設計要求。
