1.LED應用概況
發光二極管(Light-Emitting Diode，簡稱LED)是一種能發光的半導體電子元件。這種電子元件早在1962年出現，早期只能發出低亮度的紅光，之后發展出其他單色光的版本，現在光色已遍及可見光、紅外線及紫外線，光度也有很大的提高。但從發光的角度來說，發光二極管還可分為普通單色發光二極管、高亮度發光二極管、超高亮度發光二極管、變色發光二極管、閃爍發光二極管、電壓控制型發光二極管、紅外發光二極管和負阻發光二極管等。
實際上LED應用環節是體現LED作為固態照明相對于傳統照明更加節能環保之優越性所在，雖然技術性比前端的外延、芯片等領域稍低，但卻是LED產業鏈中最不可缺少的一環。
LED有多種調光方式，比如模擬調光和PWM調光，其控制模式有恒流和恒壓兩種，大多數的LED都采用的是恒流控制，這樣可以保持LED電流的穩定，不易受Vf變化影響，可以延長LED燈具的使用壽命。由于LED是特性敏感的半導體器件，又具有負溫度特性，因而在應用過程中需要對其進行穩定工作狀態的保護，從而產生了驅動的概念。LED器件對驅動電源的要求比較嚴格，不同用途的LED器件，需要不同的驅動電源與之相匹配。LED器件對驅動電源的效率轉換、有效功率、恒流精度、電源壽命、電磁兼容的要求都非常高，設計一款好的電源必須要綜合考慮這些因數。從某種角度來說，只有在LED應用部分才需要用到LED驅動，驅動總是直接和LED應用器件聯系在一起，因此本報告也把驅動作為LED應用領域的一部分并加以論述。
從用途上來看，LED最初被用作指示燈、顯示板等，隨著技術的不斷進步，LED已被廣泛的應用于顯示器、電視機采光裝飾和照明(包括建筑物外觀照明、景觀照明、標識和指示性照明、室內空間照明、背光照明等)。除了視覺照明方面的應用以外，LED還有一些非視覺上的應用，包括：1)生物應用，例如LED光源應用在廣義農業生產和人工照明上，LED光源對封閉環境控制的農業生產環境(如植物組織培養室、植物生長箱等)也是一種非常適合的人工光源，對需要特定波長的應用也相當具有彈性;2)醫療應用，例如LED在實現定點、定向照明、高強度照明、調光控制、實現高顯色性、低光譜傷害等方面具有先天優勢，可以有效克服常規醫療照明的不足，光療作為一種有效的治療手段，在臨床和工程上正得到越來越廣泛的應用;3)通訊應用;4)心理治療應用。
2.LED應用技術分類
LED應用可按兩大類分別進行細分：1)按應用技術市場可以分為五大塊：信號顯示、交通信號燈、汽車用燈、LED背光源和半導體照明。2)按LED應用技術專利檢索分類，分為視覺照明應用、非視覺應用和驅動技術。
2.1按應用技術市場分類
目前全球LED應用技術市場可以分為五大塊：信號顯示、交通信號燈、汽車用燈、LED背光源和半導體照明。具體情況見圖1.1。

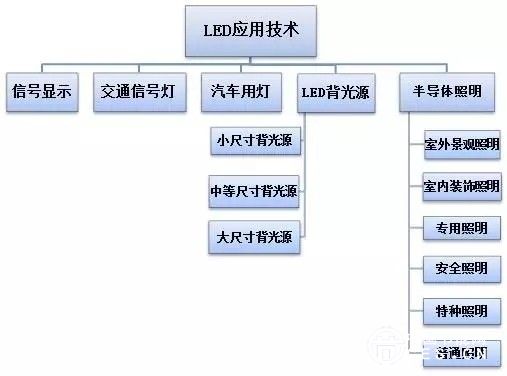

圖1.1 LED應用技術市場分類
信號顯示
電子儀器、設備、家用電器等的信號顯示、數碼顯示和各種顯示器，以及LED顯示屏(信息顯示、廣告、記分牌等)。目前市場份額有100多億元，潛在市場有幾百億元。
交通信號燈
城市交通、高速公路、鐵路、機場、航海和江河航運用的信號燈等，現有市場份額有幾十億元，潛在市場有上百億元。
汽車用燈
汽車內外燈、轉向燈、剎車燈、霧燈、前照燈、車內儀表顯示及照明等，目前市場份額有十幾億元，潛在市場有上百億元。
LED背光源
小尺寸背光源：小于10英寸，主要用于手機、MP3、MP4、PDA、數碼相機、攝像機和健身器材等。中等尺寸背光源：10英寸～20英寸之間，主要用于手提電腦、計算機顯示器和各種監視器。大尺寸背光源：大于20英寸，主要用于彩色電視的LCD顯示屏。所有這些背光源目前市場份額有幾十億元，潛在市場有幾百億元。
半導體照明
根據現有產品的應用范圍，可分為六類：1)室外景觀照明：護欄燈、投射燈、LED燈帶、LED異型燈、數碼燈管、地埋燈、草坪燈、水底燈等，目前市場份額有幾十億元，潛在市場有上百億元;2)室內裝飾照明：壁燈、吊燈、嵌入式燈、射燈、墻角燈、平面發光板、格柵燈、日光燈、筒燈、變幻燈等，目前市場份額有十幾億元，潛在市場有上百億元;3)專用照明：便攜式照明(手電筒、頭燈)、低照度燈(廊燈、門牌燈、庭用燈)、閱讀燈、顯微鏡燈、投影燈、照相機閃光燈、臺燈、路燈等，現有市場份額有幾十億元，潛在市場有幾百億元;4)安全照明：礦燈、防爆燈、應急燈、安全指示燈等，現有市場份額只有幾億元，潛在市場有幾十億元;5)特種照明：軍用照明燈、醫用無熱輻射照明燈、治療燈、殺菌燈、農作物及花卉專用照明燈、生物專用燈、與太陽能光伏電池結合的專用LED燈等，目前市場份額不大，但具有很大意義和重要性，潛在市場有上百億元;6)普通照明：辦公室、商店、酒店、家庭用的普通照明燈等，隨著LED技術的不斷進步和成本的不斷下降，近幾年LED逐步進入普通照明領域，其潛在市場是最大的，具有上千億元的市場份額。飛利浦、歐司朗、GE(通用電氣公司)、日亞、科銳目前是全球LED照明市場前五大供應商。[3]
2.2 按應用技術專利檢索分類
按LED應用技術專利檢索分類，分為視覺應用領域、非視覺應用領域和驅動技術領域，其中視覺應用分為：照明、屏幕顯示、背光源和信號顯示，非視覺應用分為：生物應用、醫療應用、通訊應用和心理治療應用。另外，由于LED應用離不開驅動，本項目組將LED驅動列為LED應用領域。具體如圖1.2所示。

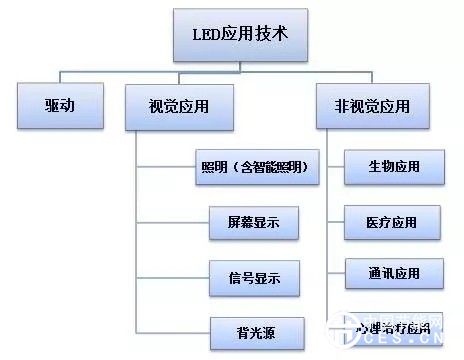

圖1.2 LED應用技術專利檢索分類
3.LED應用技術申請專利檢索結果
檢索工作基于以下兩個數據庫，廣東省專利信息服務平臺的國家知識產權局全領域代碼化專利數據庫和THOMSON的DWPI數據庫。其中國家知識產權局全領域代碼化專利數據庫收錄了自1985年以來的全部中國專利數據，提供自1985年以來的全部中國發明全文說明書、實用新型全文說明書和外觀設計說明書。DWPI(Derwent Word Patents Index——世界專利索引數據庫)數據庫是全球最權威的，收入最為廣泛的深加工專利數據庫。DWPI收錄美國、歐洲、日本、韓國、中國等來自全球41個國家、地區和組織的專利文獻，1500萬條基本發明專利，覆蓋3500萬條專利，每年增加150萬篇專利。
本次檢索基于以上兩個數據庫進行，其中驅動部分的數據采集時間為2014年1月7日，視覺照明和非視覺照明部分的數據采集時間為2014年3月12日。數據采集時間范圍是：中國申請專利，1985年1月1日至2013年12月31日;全球申請專利，1960年1月1日至2013年12月31日。LED應用技術申請專利檢索結果見表1.1。

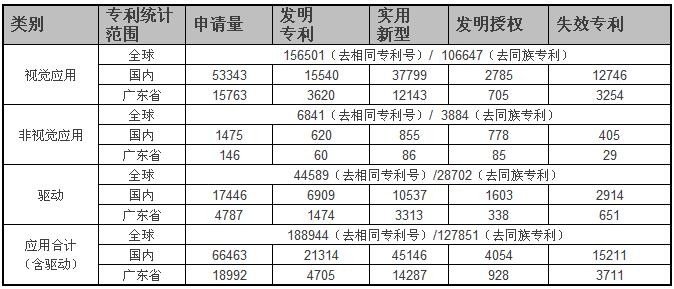

表1.1 LED應用技術申請專利統計表單位：件/項
