1窯頭廢氣系統工藝狀況及改造原因

我集團微山公司5000t/d生產線于2011年5月投入運行，回轉窯窯頭廢氣采用電除塵器的處理方式，其規格型號為BS93034/12.5/3×10/0.4，原設計排放標準為<50mg/m³(標態)。窯頭排風機規格型號為Y4-73-14№31.5F，處理風量620000m³/h，全壓為2000Pa，配用電動機型號為Y5603-10,額定功率為560kW。當?shù)丨h(huán)保部門要求公司實施煙氣粉塵治理設施提標改造，確保各煙氣粉塵污染物排放濃度限值達到DB37/2373—2013《山東省建材工業大氣污染物排放標準》30mg/m³(標態)。2014年3～6月對該除塵系統進行了技術改造，改造后收塵達到新的排放標準。但運行一段時間后，發現對旁邊的回轉窯配套的煤磨及其收塵運行有影響，經過排查分析，找到了原因，通過對中控操作方法進行改進，也解決了存在的問題。

2除塵器改造方案

2.1冷卻系統方案的選取

電除塵器耐煙氣高溫設計值是瞬間最高煙氣溫度400℃，而改為袋除塵器后，濾袋濾料耐最高煙氣溫度為240℃，余熱發電投運時入袋除塵器煙氣溫度為110～130℃，余熱發電關閉及回轉窯出現竄紅料等特殊工況時，入袋除塵器煙氣溫度會超過濾袋的耐最高溫度240℃，因此電除塵器改袋除塵器后，需要安裝煙氣冷卻系統。我集團新建窯的窯頭袋除塵冷卻系統全部采用空氣冷卻器，5000t/d生產線窯頭空氣冷卻器配置20臺11kW的冷卻風機，總用電負荷220kW?？諝饫鋮s器及其管路的阻力500～600Pa?？紤]到現有生產線改造，空氣冷卻器加上進出風管道及其輸送設施，整套設施占地面積大，空間工藝布置較困難;冷卻器安裝需土建施工，改造周期長;設備投資相對較高;增加系統阻力及冷卻用電負荷;還有一種煙氣冷卻方案，在篦冷機安裝煙氣噴霧冷卻系統。考慮到只有在余熱發電不開啟和回轉窯工藝出現故障等特殊工況時，才啟用煙氣冷卻裝置，相對回轉窯的運轉，冷卻系統運轉率非常低，而且不增加系統阻力，工藝布置容易，投資低。我們選取在篦冷機采用噴霧冷卻系統方案。

篦冷機噴霧冷卻系統具體工藝設備：設計在篦冷機安裝13支雙流體噴槍，在二段兩側各安裝2支，在三段兩側各安裝3支，在頂部安裝3支。當煙氣超過設定的溫度140℃時，開啟一臺水泵，如果溫度再高，再開啟第二臺水泵，低于140℃，水泵自動停止。如果溫度超過170℃時，冷風閥自動打開，并降低窯頭排風機的轉速，必要時，減少回轉窯的臺時產量，確保入袋除塵器的煙氣溫度在濾袋濾料適宜溫度范圍內。在篦冷機旁安裝一臺吹堵風機，窯系統點火后，啟動吹堵風機，保護噴槍霧化噴嘴。

2.2除塵器本體改造方案

1)保留排灰系統、灰斗、進氣口、出氣口和外殼。

2)拆除電場的殼體頂蓋、內部振打和灰斗內阻流板等全部構件。

3)新安裝袋除塵器的工作內容：①安裝分風板、噴吹單元;②安裝凈氣箱，使除塵器構成一個整體;③安裝出風管及排風閥;④安裝濾袋及袋籠;⑤恢復拆除的保溫系統。殼體由原電除塵部分殼體和新裝入的噴吹單元、凈氣箱(換袋室)、出風管道、擋風裝置等部分組成。袋除塵器是由若干室組成。原電除塵器側板以及新裝入的噴吹單元、擋風裝置組成各收塵室。收塵室上部與凈氣箱相連，每個凈氣箱頂部通過排風閥(12套)與出風管道連接，除塵器由12個收塵室雙排列組成收塵整體。

2.3換袋方式的設計選型

袋除塵器大多采用頂部換袋方式，凈氣室高度在800mm左右，這種方式頂部檢修門較多。如果檢修門密封維護不好，產生漏風的幾率大，有數據統計表明，頂部換袋結構漏風率有的高達16%。漏入冷風會使含酸性成分的煙氣結露腐蝕籠骨、花板、殼體;漏入雨水會造成糊袋，袋除塵器壓差的增高，會導致系統的負壓不足，中控操作人員需提高風機轉速，加大風機電動機功率，造成能耗升高資源浪費。

本方案經論證采用室內換袋的結構，即凈氣室高度為3688mm，在內部安裝、更換濾袋和袋籠，每個室在側部有一個雙層檢修門(自帶防雨功能)，能保證結構漏風率長期低于2.5%，特別適應負壓工況，能有效解決漏風、糊袋導致的尾排風機電耗高的問題。

2.4濾袋和袋籠的選型

余熱發電正常運行時，入收塵管道的測點溫度為110～130℃?？紤]到開窯余熱發電系統未啟動和余熱發電系統故障停機特殊工況時，入袋除塵器的煙氣溫度會升高，采用耐高溫200℃材質為Nomex濾料。濾袋規格Φ160mm×7500mm，數量為2640個。袋籠選用了快裝型兩截式袋籠。籠骨用有機硅防腐噴鍍，以降低濕煙氣對袋籠的腐蝕。

2.5濾袋清灰模式

既可以采用在線清灰，也可以實現離線清灰的模式。正常運行時一般采用在線清灰模式。當濾袋壓差大時，需要加大清灰頻次，則采用離線清灰的模式;需在線檢修時，也采用離線清灰的模式。

2.6窯頭排風機的改造方案

除塵器電改袋后會增加系統阻力，為保證回轉窯工藝平衡用風，避免風壓不足，對窯頭排風機和電動機進行了改造，原風機的土建基礎不變，風機殼體進出風管道不變，更換風機轉子1套。改造后，風機型號為Y4-73-14№30F，處理風量620000m3/h,風壓3600Pa，配用電動機型號為YRKK560-8，額定功率1000kW。

2.7安裝一臺空壓機滿足袋除塵器清灰用高壓風

該公司窯系統原有3臺空壓機，兩用一備。電改袋后，為保證袋除塵器清灰用高壓風，及生產其他用風，避免壓縮空氣不足，平衡用風設計，安裝一臺型號FHOGD-160的空壓機，主機功率160kW，排氣量27.5m³/min，排氣壓力0.80MPa，與原3臺空壓機并聯。

3制作安裝及對接工期

2014年3月，制作非標管道、凈氣室。6月5日利用停窯時間進行電除塵器改造，15d時間拆除、對接安裝完成。6月21日開窯，收塵系統投入運行。

4改造后的收塵效果

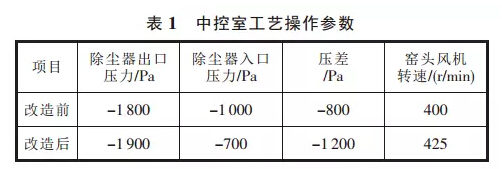

2014年7月23～24日，當?shù)丨h(huán)保局環境監測站對窯頭袋除塵器進行了監測，監測結果為23mg/m³(標態)，滿足排放標準。中控室工藝操作參數見表1。

5運行中所遇問題及采取的措施

5.1運行中出現的問題

2014年8月3～7日公司停窯檢修，7日17:06開窯投料，煤磨18:52開機，煤磨袋除塵器阻力增大，除塵器前后壓差從2300Pa升至3400Pa，8日1:45～1:59停磨，開磨后，壓差又升高至2669Pa，3:40～3:50再次停磨，之后還是因為壓差升高，導致4:25～4:30、6:04～6:25和9:10～9:28停磨。窯頭、窯尾煤粉倉倉重在減少，分別由21t降至14t、25t降至16t，供煤不足面臨被迫停窯的狀況。

5.2排查分析原因

經檢查發現，煤磨袋除塵器清灰系統脈沖閥、氣缸和電磁閥工作正常，濾袋是此次窯停機后全部更換的新濾袋。為了加強清灰效果，多開了一臺空壓機，提高收塵清灰用壓縮空氣的壓力，由0.4MPa提高至0.55MPa。開啟煤磨后，煤磨袋除塵器收塵壓差仍然偏高，在2600～3000Pa。向中控室夜班值班人員了解到，回轉窯投料后，由于水位低，供水不足(當?shù)亟荒陙斫邓?，干旱缺水，地下水位?，余熱發電沒能及時開啟，窯頭袋除塵器入口煙氣溫度超過設定140℃高溫，煙氣降溫篦冷機噴霧系統按設定程序自動開啟，自20:20噴霧至22:20，噴了60t水。煤磨從篦冷機取熱風，進入煤磨濕煙氣較多，煤磨袋除塵器濾袋外吸附的煤粉塵不易清掉，濾袋阻力增大，除塵器前后壓差高達2400～3000Pa。煤磨通風不暢，影響煤磨的臺時產量。

5.3采取的措施

1)逐漸提高入煤磨袋除塵器的溫度，入磨溫度由170℃提高至200℃，入袋除塵器的溫度由58℃提高至65℃，袋除塵器壓差由3000Pa降至1800Pa，臺時產量由24t/h提高至34t/h。

2)改變煤磨從篦冷機取熱風的位置。煤磨從篦冷機取熱風的位置有兩個，一個是從篦冷機二段，一個是從篦冷機三段。公司為不影響余熱發電取熱風，中控操作從三段取熱風，關閉二段的熱風閥門。經過這次開窯后出現的煤磨多次停機、煤磨收塵糊袋、系統阻力大、煤磨臺時產量低、不能保證給回轉窯供煤粉的事故，公司修改了中控操作規程，開窯后余熱發電沒有正常投運、入窯頭袋除塵器煙氣溫度超過設定值、冷卻系統水泵打開噴霧降溫時，煤磨從篦冷機二段取熱風，關閉三段的熱風閥門，篦冷機內冷卻噴槍在二段取熱風位置的后端，濕煙氣受窯頭排風機拉動的負壓向后端走，不會進入煤磨系統;余熱發電正常運行、入窯頭袋除塵器溫度<130℃時，煤磨從篦冷機三段取熱風。

6煙氣冷卻系統及窯頭袋除塵器使用情況

煙氣冷卻系統動作靈敏，入窯頭袋除塵器煙氣溫度超過設定值，水泵自動打開噴霧降溫。查記錄，改造完運行4個月期間，泵開啟過100余次，開啟的時間有168h。該公司在10月份停窯檢修時，檢查了窯頭袋除塵器的濾袋，沒有糊袋情況，壓差在1000～1100Pa。我集團其他生產線窯頭電除塵器改袋除塵器前期，制定篦冷機煙氣冷卻系統的設計安裝方案時，吸取了該公司的運行經驗，煤磨從篦冷機取熱風，避開濕煙氣對煤磨的影響。
