什么是饋線自動化

饋線自動化（FA，F(xiàn)eederAutomation）的功能主要包括兩方面，一是用于監測饋線開關狀態和饋線電流電壓信息，實現對饋線開關就地和遠方的控制；二是在饋線故障時能自動進行故障定位，隔離故障區域，并自動對非故障區域恢復供電。因此，饋線自動化對于提高配電網供電可靠性和減少用戶停電時間有著十分重要的意義。

饋線自動化系統一般由位于地調的配網自動化（DA，DistributionAutomation）主站、分散在饋線各處的配電自動化終端（DTU，DistributionTerminalUnit）和它們之間的通信網絡三大部分組成。其中，DA主站負責監控區域內饋線的狀態，在故障時形成隔離故障區域和恢復供電的策略并對DTU下達遙控命令；而DTU負責采集饋線的開關狀態和電流電壓信息并上送至主站，同時接收并執行主站的對饋線開關的遙控命令。

如何在廣域范圍內開展饋線自動化測試

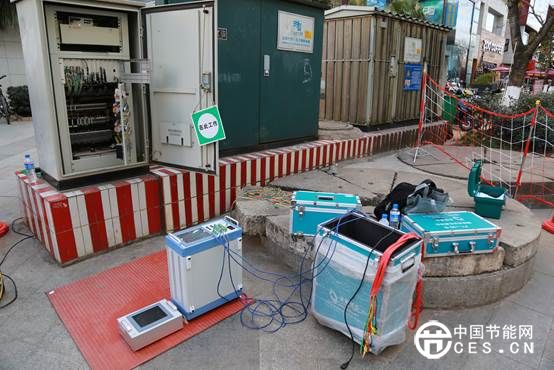

測試分為DTU基本功能（“三遙”）測試、DTU之間通信網絡測試、DTU與DA主站之間通信網絡測試和DA主站功能測試四個部分，分別選取了昆明供電局五華分局10kV北市區西Ⅰ回和西Ⅲ回兩條饋線上總共6個DTU進行測試，為了不影響負荷供電，整個測試為不停電測試。

值得一提的是，本次測試采用的是云南電科院所承擔科技項目“基于終端信號注入的不停電FA測試技術研究與應用”研究的測試技術。與以往只對饋線上一個點、單臺DTU裝置進行測試不同，此次測試有兩個突出特點：一個是“廣域”，兩臺DTU之間最近距離2公里、最遠距離達到了5公里左右，所涵蓋的是一個半徑差不多為4公里的測試區域；另一個是“聯合測試”，通過在現場用測試設備模擬饋線故障信號，對饋線故障狀態下DA主站與DTU之間的配合以及相鄰DTU之間的配合進行測試，實現了對全套饋線自動化系統完整功能的測試。

測試的效果怎么樣

此次在廣域范圍內開展的饋線自動化測試，不但驗證了云南電科院研究的相關測試技術的可行性和有效性，還通過測試全面掌握了五華分局配電網自動化主站和北市區西Ⅰ回和西Ⅲ回饋線自動化終端設備的實際運行情況，對主站功能的正確性及終端設備的可靠性進行了評估。

所采用的測試技術可以為供電局科學提升配電網饋線自動化系統的運維檢修水平提供有益的借鑒，測試的結果則可以對配電網的升級改造和網架優化提供有價值的參考依據，助力云南電網的配電網建設又好又快地向前持續推進。
