在阿德的心里，電氣攻城獅可是很牛氣的工作，更別說成為資深攻城獅了。既需要極高的專業度，細心、耐心也是缺一不可。當攻城獅們現場操作的時候，簡直化身為superman，專注專業專心的超能力者。今天阿德電力小博士的課堂將為我們講講這些神奇的人類如何準確高效的完成電器線路的安裝與調試。

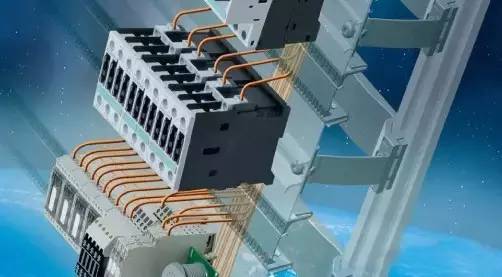

電氣線路的現場安裝布線

首先我們要了解現場是埋管穿線還是走橋架。依照工程師的電氣線路布置圖找到現場各個設備線路終點，檢查埋管位置是否對應設備各條線路終點。

第二，一次回路布線，最好是同樣線纜規格的一并布線。阿德的建議是拆一卷某規格線纜，然后從整套設備的首端到末端使用同規格的電器把這條電纜布置好，然后進行檢查，確保沒有遺漏，對線纜布置圖的規格進行勾記。

第三，理清布線的順序，現場布線最好是先放大線，再放小線，先放一次線，再放二次線，先放電機線，后放其它負載線，每布完一條線就要做好標牌。

第四，關于接線，應該在一次線布完后要把所有一次線纜和負載接上，然后再進行二次線的布線。這樣的好處是不會混淆，特別是現場布的線路很多的情況下。而且可以讓現場看起來清爽，而不是像所有的線放完再一條條電纜露在現場那么混亂。

電氣線路的調試方法

線路布線完畢，我們就要進行線路調試，確保沒有錯誤。

首先我們要檢查線纜有沒有連接錯誤，不要將A電機的線纜接到B電機上，特別是穿同一條管的線路?？刂凭€路同一條電纜，電氣柜端子排上每個端子對應的顏色或編號是否與現場操作點一一對應。

其次應調試一次回路，我們應該一個電氣柜一個電氣柜的調試。比如第一個電氣柜是所有電機回路，我們可以將開關推上，點動接觸器，觀察電機有沒有反向，如果反向馬上改過來。

第三，調試所有按鈕的信號，現在很多控制系統按鈕都是接入PLC，我們可以現場一人按下每個按鈕，另一人在PLC前觀察相對應的輸入指示燈有沒有亮。

第四，調試所有主回路的反饋信號，我們可以一一點動接觸器，檢查信號有沒有反饋給PLC，如果沒有，則檢查線路。觀察取樣信號有沒有得到取樣，比如電流互感器所連接的電流表，用螺絲刀頂住接觸器觀察電流表有沒有電流指示。

第五，手動運行變頻器，直流調速器，檢查電機有沒有問題，減速機有沒有異響，電機編碼器有沒有反饋。比如某臺直流電機我們?cè)囌{(diào)速時馬上就報錯，這是因?yàn)榫幋a器反饋的方向與電機實際方向相反，而電機方向確定沒錯，于是我們把編碼器的A，B相信號反過來就正常了。

第六，檢查所有其它反饋信號的信號源是否能正常將信號反饋給PLC。我們可以用螺絲頂住此電器的接觸器通電，觀察PLC相應的輸入指示燈有沒有亮，確保反饋信號沒有問題。

阿德總結：安裝的時候要先放一次線，后放一次線，放完一個規格線纜就做好鼻子接好線一個階段一個階段完成;調試的時候先檢查線路安全，然后調試電機方向，再確保手動運行能正常，信號有反饋給PLC或其它控制器。循序漸進，思維清晰，發現問題并解決問題，提升自己的工作能力。
