螺旋板式換熱器結構簡單而精密，它由兩塊或四塊長金屬薄板繞同一個中心卷制而成，板與板之間焊有定距柱，形成了兩條或四條各自完全獨立的螺旋形流道，流道截面為矩形。
螺旋板式換熱器可用任何焊接和冷彎性能良好的金屬材料來制造。我公司生產螺旋板式換熱器使用的金屬材料包括碳鋼、不銹鋼、合金鋼等。換熱器可以承受的最大操作壓力為4.0Mpa，最高操作溫度為300℃。螺旋板的寬度從300mm到2000mm：流道間距從5mm到30mm。
執行標準為JB/T4751-2003《螺旋板式換熱器》、GB150-1998《鋼制壓力容器》。
公司生產的螺旋板式換熱器，客戶遍布全國，涉及煉油、酒精、食品、制藥、造紙、冶金、化工、石化、電力、供熱和
污水處理等行業；用于加熱、冷卻、蒸發、冷凝等工藝過程。
二、主要特點
1.流道內容易行程圖湍流，傳熱系數高
因為流道呈同心狀，同時具有一定數量的定距柱。這樣，流體在流道內流動，在離心力的作用下，雷諾數較低時也可以產生湍流，通過這種優化的流動方式，流體的熱交換能力得到了提高，與管殼式換熱器相比較，螺旋板式換熱器的傳熱系數可提高50% - 80% ，而顆粒沉積的可能性下降。
2.流道內不易堵塞
由于采用了單流道結構，加上它的允許流速高（允許的設計流速對液體為2m/s左右，對氣體為20m/s左右），污垢不易沉積。如果通道內某處沉積了污垢，則此處的通道截面積就會減小，同時局部的流速就相應提高。對污垢引起了沖刷作用。
3.可實現低溫差換熱，并能精確控制出口溫度
由于具有比較長的單獨流道，可以為流體提供足夠長的熱交換距離，當兩種液體純逆流時，又能使對數平均溫差最大。所以，在所有換熱器中螺旋板式換熱器允許的最小溫差為最低。實驗證明，在兩流體溫差為3℃時仍可以進行熱交換。因此，這種換熱器非常適合用于低溫?zé)崮艿幕厥铡?/div>
因為通道長，介質在通道中可以進行均勻的加熱和冷卻，所以精確控制介質的出口溫度。
4.無泄漏，降低工作危險
從螺旋形流道的中心到殼體全部都是由連續不斷的金屬薄片卷制而成，這樣就完全避免了由于存在不易處理的焊縫而產生的泄露危險。因此它可以用來處理敏感的，不穩定的危險流體。
5.結構緊湊，占用空間少
由于螺旋板式換熱器的流道呈同心狀環繞，這種設計使得換熱器的結構緊湊，占用空間大大減少，據統計，在處理相同的流體時，使用螺旋板式換熱器所占的空間僅是傳統列管式換熱器的六分之一，所以，螺旋板式換熱器可以在多種條件下使用并能降低客戶的安裝費用。
6.清洗方便
螺旋板式換熱器采用單流道結構設計，因此采用化學方法對流道內部進行清洗肯有很好的效果。
對于可拆式板式換熱器，端蓋一般都配有鉤頭螺栓。打開非常方便，松開卡栓即可用機械方式對流道內部進行清洗。
三、螺旋板換熱器的類型
根據換熱器的端面密封形式分為不可拆式和可拆式兩大類。
根據介質流向分為基本上有兩種形式：

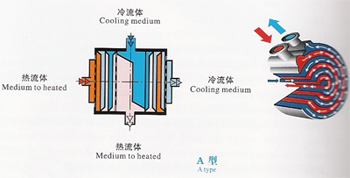

1：A型（兩側螺旋流）
A型是螺旋板式換熱器的基本形式，
兩種介質的流動形式均為螺旋流，
而且是完全以逆流來實現換熱的形勢。
2：B型（螺旋流和交叉流）
B型是一種介質為螺旋流兒另一種介質與之成直角交叉流動，是兩種介質以不同的流動方式來實現換熱的。直流介質的壓力損失極小，非常適用于冷凝與蒸餾。
