干式變壓器

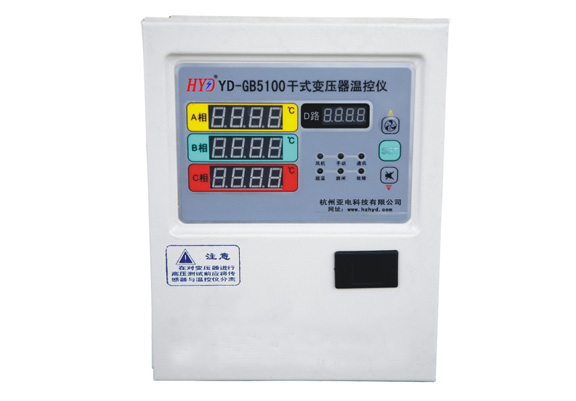

YD-GB5100系列干式變壓器控制儀，是按照JB/T7631-94<變壓器用電阻溫度計>標準規定專門設計和制造，用于保證干式變壓器安全運行的新一代智能型儀表。
       溫控儀采用三只（或四只）φ3的Pt100鉑電阻作為測溫傳感器，由變控器制造廠將鉑電阻埋入低壓繞組內。
        變壓器運行時繞組溫度升高導致鉑電阻阻值同步變化，溫控儀對應的鉑電阻阻值經內部計算機處理后同屏顯示三項繞組溫度（及機房溫度或鐵芯溫度），同時完成各種報警、控制和信號的輸出。
       溫控儀同時可通過模擬輸出或RS232C、RS485等通訊方式將溫度數據及參數數據傳至遠方的計算機上，以組成監控系統。用于通訊功能的溫控儀，還配有適用Windows版本的監控軟件：

  1）結構緊湊、外型美觀、安裝方便。用戶能夠在不斷電的情況下對溫控儀進行進修或更換。
  2）溫控儀能同屏顯示四路被測溫度：三相繞組溫度及歷史最高溫度。
  3）具有黑匣子功能，記錄變壓器掉電時刻各繞組的溫度及歷史最高溫度，為分析電力事故提供依據。
  4）具有風機定時啟停功能及變壓器柜門開啟聲響報警功能。
  5）采用新型干擾設計，對于共模與串模干擾均有較強的抑制能力，并滿足國家標準對電磁兼容各項指標要求。
技術指標：
環境溫度：-20~55℃
工作環境：AC220V±v10%
報警觸點：7A/250VAC
消耗功率：8w
分辨力：0.1℃
引線電阻：Ro≤100Ω(三線制接法)
外型尺寸：260*200*70mm
相對溫度：
顯示值數字補償范圍：0-±20℃
傳感器：鉑電阻（Pt100）Φ3
測量范圍：0--200℃
風機觸點：16A、250VAC
精確度：0.5級
開孔尺寸：230+1*180+1mm
