2011年12月25日，福建新大陸科技集團在福州新大陸科技園召開“高性能國產化大型臭氧裝備重大突破”成果匯報會暨新聞發布會，面向全球正式發布完全自主知識產權的大型環保裝備高科技成果——130KG大型臭氧發生器。這標志著新大陸環?？萍加邢薰境蔀閲H領先、國內唯一可以批量生產100公斤以上大型臭氧發生器的制造商。

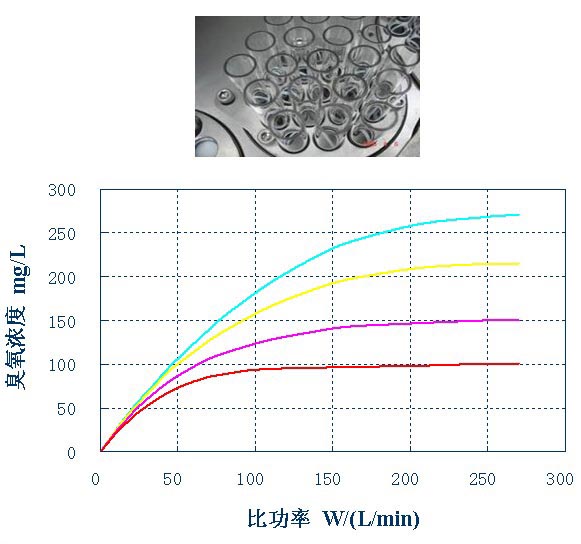

高效放電管

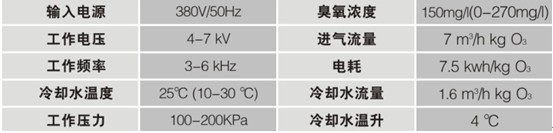

      臭氧系統的核心技術和設備是發生器中的放電管，直接影響設備的運行效率和可靠性。新大陸NLO系列臭氧發生系統采用多項具有自主知識產權專利技術的微間隙介質阻擋放電設計，不僅使運行的效率大大提高，而且增加了系統連續運行的安全可靠性。臭氧系統的技術參數，如最高臭氧濃度是270mg/l, 額定臭氧濃度150mg/l, 單位臭氧耗電量是8.5kwh，已經達到國際同類產品的先進水平。
      由于采用微間隙放電技術, 使系統運行電壓降低為4 kV, 遠低于玻璃管絕緣介質的耐壓水平，有效地避免了介質擊穿短路故障的發生, 提高了運行可靠性。此外, 由于采用高頻放電技術，提高了臭氧發生器的工作效率并且使發生器的尺寸顯著減小。
      臭氧發生器放電單元所采用的模塊化設計方法, 使設備的安裝, 檢修和維護工作更加容易; 設備全部采用高質量的耐臭氧材料如不銹鋼SS316L, 聚四氟乙烯（PTFE) 制造, 保證系統長期運行的可靠性。在正常氣源質量的條件下，臭氧發生器放電單元連續運行的免維護時間可以長達5年。



高頻高壓電源
      與傳統的臭氧發生器中頻 (<1kHz) 電源不同，新大陸臭氧系統采用高頻電源技術。結合微放電間隙設計，可以有效提高臭氧生成效率, 減小發生器的體積和占地空間。系統采用高效逆變電源, 保證臭氧系統長期運行的可靠性。高頻逆變電源輸出經升壓系統輸出正弦波高壓, 經高壓電纜與發生器放電室相連。在高頻高壓的作用下，放電間隙產生冷態等離子體放電生成臭氧。

PLC控制系統
      臭氧系統的控制可以通過PLC控制柜上的人機界面手動實現, 也可以通過以太網與工廠的控制中心聯網實施遠程監控。手動模式下，根據運行要求輸入臭氧產量，系統會自動調整運行參數如氣體流量，氣體壓力和功率使系統輸出的臭氧產量和濃度達到設定要求；系統也可以設定為完全自動控制的運行模式, 即根據水廠處理水量、水中臭氧濃度或尾氣臭氧濃度, 在保證發生器出口臭氧濃度不變的條件下自動調整臭氧產量來滿足臭氧添加量的要求。系統主要運行參數可以在人機界面或控制中心實時讀取。此外, 控制系統會監控異常的運行狀態, 適時發出報警信號或緊急停機。

氮氣投加
      采用純氧作為氣源的臭氧系統通過加入少量氮氣可以提高系統運行穩定性，有效降低電極表面的腐蝕，從而提高放電管的運行壽命。氮氣投加系統需要采用高質量的空氣凈化干燥設備?？諝庵械挠停覊m和水分不僅降低發生器的運行效率和臭氧濃度, 還會在電極表面形成硝酸影響放電效率, 降低臭氧發生器的性能。新大陸臭氧系統采用一流的空壓機、過濾器及空氣干燥器，可以有效保證進入臭氧發生器的空氣質量，從而保證系統長期運行的可靠性。
冷卻水系統
     現代臭氧發生器的效率與傳統產品相比已經明顯提高, 但運行中仍然有部分熱量在放電間隙中轉變成熱量，如果這部分熱量得不到有效的散失，臭氧發生器放電間隙的溫度就會持續升高超過設計溫度。高溫不利于臭氧的產生，而且會加速臭氧的分解, 導致臭氧濃度和產量下降。小型臭氧系統一般采用外循環直接冷卻方式；而大型發生器多采用內循環水冷卻的方式, 通過板式換熱器與工廠提供的外循環冷卻水進行熱交換。采用內循環方式可以保證進入臭氧發生器的冷卻水質量，不易在放電管外壁上結垢降低換熱效率或發生管壁腐蝕導致管泄露的故障。當冷卻水溫度超過系統設計溫度或水量不足時，系統會自動發出報警信號。板式換熱器可以根據外循環冷卻水的水質情況選用不銹鋼SS304L或SS316L材質, 在沒有特殊說明的情況下生產商會提供SS304L材質的換熱器。

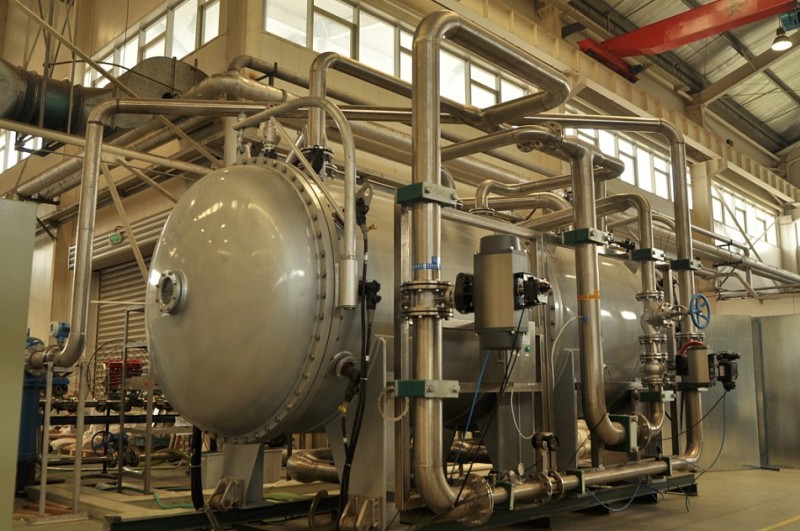

新大陸130KG大型臭氧發生器設備圖片



臭氧投加與尾氣破壞系統
      臭氧生成后通過不銹鋼管道傳輸?shù)浇佑|池底部的陶瓷或鈦板微孔曝氣器，釋放后形成微小氣泡，與自來水或污水充分混合達到深度氧化效果。95%以上的臭氧會在接觸池中被吸收利用, 少量剩余臭氧則通過尾氣破壞系統分解成氧氣排入環境大氣中。破壞器一般采用高溫加熱（380℃）或加熱催化（40℃）的方式分解臭氧。高溫加熱方式電能消耗量大，但運行可靠。加熱催化方式具有較好的經濟性，使用前應考慮尾氣中是否含有使催化劑中毒的成分如氯、硫。采用加熱催化方式的破壞器一般包括除霧器，加熱器，催化劑床，風機和獨立的電源控制柜。催化劑的質量決定了破壞器的性能和壽命。新大陸臭氧尾氣破壞器采用優質進口臭氧催化劑，正常使用壽命可以達到5到10年, 分解后的臭氧濃度低于0.15ppm, 達到環境排放的標準要求。如果條件允許，臭氧尾氣也可以不經過破壞器，直接利用以節約投資和運行費用。

配套設備與管道
      新大陸臭氧系統一般選用國際或國內一流品牌的配套設備如臭氧儀表、流量計、換熱器、閥門、傳感器、水泵等來保證系統運行參數的可靠性。每一種輔助設備在出廠前都要經過嚴格測試以確保質量，輔助設備設有統一的編號，方便查詢，登記, 安裝及維護工作。與臭氧接觸的管道及設備全部采用優質不銹鋼SS316L材質，可以有效預防由于腐蝕造成的臭氧損失和管道泄露, 臭氧管道中的接口全部采用焊接或法蘭連接, 密封材料采用聚四氟乙烯 (PTFE), 可以保證臭氧系統零泄露長期可靠運行。冷卻水系統一般采用PE、不銹鋼SS304L或SS316L管道連接。
