一、企業簡介
中能深思（北京）節能技術有限公司成立于2005年，是一家科技型企業，專業從事數據中心空調產品研發、生產、銷售，為數據中心提供全新的機房環維解決方案，2011年入選國家發改委、財政部第三批節能服務公司備案單位。
智冷系統構成圖
1、江蘇電信南通分公司機房智冷空調項目
該項目新安裝一套新型機房智能空調系統，對機房?jī)?nèi)13臺服務器機柜安裝智冷背板和連接管路、安裝室外冷源系統（冷水塔+水冷冷水機組）以及一套智能環維控制系統，為各個機柜提供散熱服務，替代原有機房精密空調運行，原機房空調作為備用。項目已經完成實施，投入運行，連續安全運行時間已超過7300小時。
項目能效測試分析表

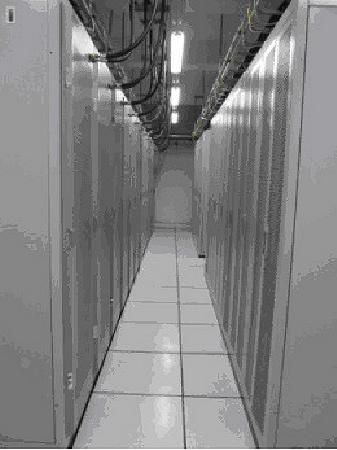

智冷背板

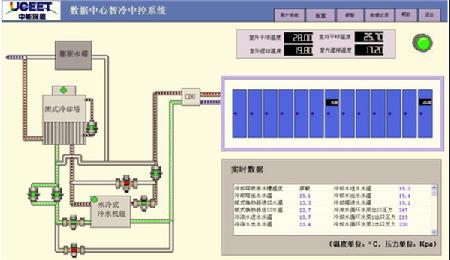

控制系統
中能深思（北京）節能技術有限公司成立于2005年，是一家科技型企業，專業從事數據中心空調產品研發、生產、銷售，為數據中心提供全新的機房環維解決方案，2011年入選國家發改委、財政部第三批節能服務公司備案單位。
中能深思立足于自主創新，目前已經針對數據中心的特點成功自主研發、推出了一系列具有國際先進水平的新一代數據機房空調產品，擁有產品的完全知識產權，截至2012年底已經獲得10多項發明和實用新型專利和3項軟件著作權。
二、技術介紹
1、技術原理

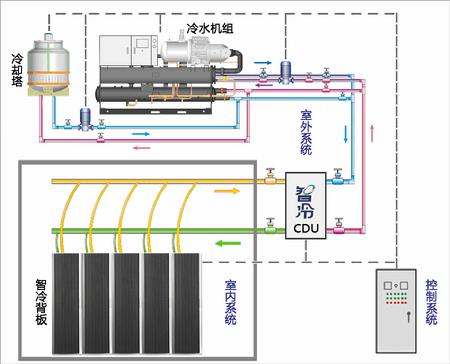

機房智冷空調系統由室內系統（以智冷終端為主）、室外系統（以冷量分配單元和冷源設備為主）和電控系統組成。整個機房智冷系統構成如圖所示：
智冷系統構成圖
機 柜內設備排出的熱風與安裝在機柜背后的智冷終端內的環保循環工質間接進行熱交換后變成冷風排到室內環境。智冷終端內循環工質通過相變傳熱，受熱由氣態變成 液態，依靠微小壓差沿制冷劑氣體管路將熱量帶室外系統的CDU，在CDU內與室外系統的冷源設備提供的冷水進行熱交換，循環工質受冷由氣態變成液態，依靠 自身重力沿制冷劑液體管路流回智冷終端完成一個完整的熱力循環，熱量的傳遞依此順序源源不斷的傳遞到室外。室外系統為室內系統提供冷凍水，提供的冷凍水與 循環工質在CDU內進行熱交換。由閉式冷卻塔、冷水機組根據各自項目的特點組合的冷源系統提供系統所需的冷水，安裝閉式冷卻塔時可在低溫季節實現對自然冷 源的充分利用。
2、產品特點
（1）高節能潛力：通過自然冷源高效利用、直接冷卻、顯性換熱，與傳統精密空調相比節能率最高可達70%；
（2）高安全可靠性：室內部分無任何運動部件，室外系統部件結構簡單，設備成熟可靠，且室內部分采用環保制冷劑是實現冷熱交換，無水引入機房。
（3）高密度散熱能力：智冷終端直接安裝在機柜上，實現對熱源直接冷卻，散熱能力強，不會引起局部熱點問題，單柜散熱能力可達25kW以上。
（4）不占用室內空間：智冷終端采取機柜柜門型式，直接安裝在機柜本體上，不占用機房?jī)?nèi)部空間。
（5）適用范圍廣：地域上可用在全國各地，適合各類大中小型數據中心或機房，可用于常規和高密度機柜散熱。
三、具體案例1、江蘇電信南通分公司機房智冷空調項目
該項目新安裝一套新型機房智能空調系統，對機房?jī)?nèi)13臺服務器機柜安裝智冷背板和連接管路、安裝室外冷源系統（冷水塔+水冷冷水機組）以及一套智能環維控制系統，為各個機柜提供散熱服務，替代原有機房精密空調運行，原機房空調作為備用。項目已經完成實施，投入運行，連續安全運行時間已超過7300小時。
項目能效測試分析表
|
機房空調系統
|
機房智冷系統
|
||||
|
機柜數量
|
13
|
臺
|
機柜數量
|
13
|
臺
|
|
機房總電耗
|
1366560
|
kWh/年
|
機房總電耗
|
1070999.28
|
kWh/年
|
|
服務器電耗
|
683280
|
kWh/年
|
服務器電耗
|
683280
|
kWh/年
|
|
機房空調電耗
|
546624
|
kWh/年
|
機房智冷系統電耗
|
198525.6
|
kWh/年
|
|
機房PUE值
|
2.00
|
|
機房PUE值
|
1.49
|
|
|
節能量
|
348098.4kWh/年
|
||||
|
節能率
|
64%
|
||||
智冷背板
控制系統
