目前大型公共建筑中有將近一半的能耗用于空調運行中。尋
求一種有助于環境保護和節能效果好的空調系統一直是業內人士
共同的目標。
將溫濕度獨立調節的空調技術應用在潮濕多雨和建筑物密度
較大的江南地區，確定了以溫濕度獨立控制和高溫冷水埋管式地
源熱泵相結合的空調方式在公共建筑中應用的適用性和節能性，
提出了應用關鍵技術要求，為夏熱冬冷地區應用該節能技術積累
經驗和數據，同時也向社會證實了該空調系統在實際使用項目中
的實用性。
一、溫濕度獨立調節空調系統的確定
1、傳統空調方式存在的問題
目前用于城市辦公建筑空調的排熱排濕通常是采用表面冷
卻器對空氣進行冷卻和冷凝除濕來實現的，也就是以電或其它能
源，通過制冷機獲得較低溫度的冷水，利用該冷水同時處理空調
房間的濕度和溫度。該方式往往存在以下問題：
（1）高能耗
為了保證具有較好的除濕效果，夏季空調冷水不得不采用較
低的供水溫度（7℃左右）。占空調總負荷一半左右的顯熱負荷，
本可采用高溫冷水（約16℃）進行處理，現在卻需要與除濕處理
一起采用7ºC左右的低溫冷水，造成能量利用品位上的浪費。
（2）難以與滿足室內熱濕比的變化
使用常規空調系統，通過表面冷卻器對空氣進行冷卻和除
濕，其處理的顯熱與潛熱比只能在一定的范圍內變化，只能控制
溫度和濕度兩個參數中的一個，難以滿足建筑物實際需要的熱濕
比在較大范圍內變化的要求。最終或造成能耗增加，或影響人員
的舒適性。
（3）室內空氣品質問題
冷凝除濕表面冷卻器的潮濕表面會成為成為霉菌、軍團菌等
危害人體健康的微生物繁殖的場所，會滋生各種病菌，危害人體
健康，引發各種“空調病”。同時過濾器積聚的大量灰塵也會成
為送風的二次污染源。
2、溫濕度獨立調節空調系統的選擇
溫濕度獨立調節空調技術的核心是把溫度和濕度兩個參數的
控制由原來常規空調系統的一個處理手段改為由兩個處理手段，
即通過新風除濕來控制室內濕度，高溫冷水（16~18℃）降溫控
制室內溫度。該方法能顯著提高了室內溫濕度的控制精度，使空
調系統的綜合能效比得到進一步提高，達到節能、舒適，提高空
氣潔凈度的目的。
二、干濕分離空調方式與設備的確定
1、調濕型新風機組的確定
目前，常用的新風除濕方式主要有三種形式：冷凝除濕、固
體吸附除濕（轉輪除濕）、液體吸濕除濕（溶液除濕），新風在

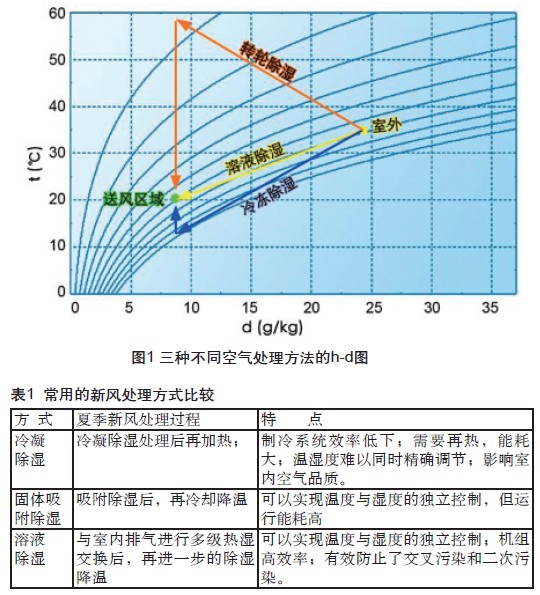

h-d圖上處理過程如圖1所示，各種新風處理方式的比較見表1。
由圖1和表1可知，在這三種方法中，溶液除濕具有很大的優
勢。同時根據有關產品的資料，熱泵式溶液調濕新風機組在江南
潮濕地區的除濕能力可以達到16.6g/kg，機組COP達5.0以上，完
全能滿足夏熱冬冷地區的新風處理的需求。
2、調溫空調顯熱處理末端設備形式的確定
目前常用的空調顯熱處理末端裝置主要有四種形式：輻射墻

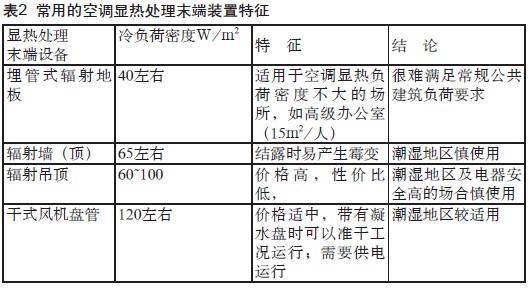

（頂）、輻射吊頂、埋管式輻射地板、干式風機盤管。表2是這四
類末端設備的應用特征。
由表2可知，干式風機盤管是一種制冷量范圍較大、基本可
滿足常規建筑需求、運行和控制系統簡單、技術可靠、價格相
對便宜的顯熱空調末端裝置。當然干式風機盤管的供冷負荷密
度較大的原因是有風機輔助換熱，因此需要耗費電力，好在直
流變速電機機技術已經成熟，其耗電功率已降到常規風機盤管
的一半以下。
3、高溫冷水源的確定
對于中小型建筑，為了減少設備投資，簡化系統，用于溫濕
度獨立調節空調系統的能源也不希望由另外設置的燃?xì)忮仩t或電
加熱裝置等來提供。從熱源和熱匯的角度考慮，可用于制取高溫

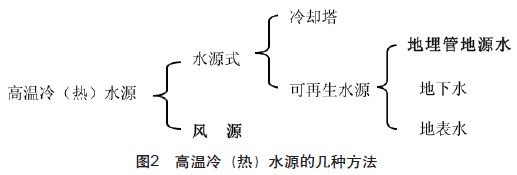

冷水及熱水的設備主要有兩種：水源機組和空氣源機組，見圖2。
由圖可知，冷卻塔冬季通常不具備供熱條件；絕大多數夏熱冬冷
地區不允許抽取地下水；同時，除較大的江河外，地表水一般來
說流速都很小，水深也只有3～4 m，蓄熱和散熱能力有限，很難
利用。因此，適合提供高溫冷水同時可兼作空調熱源的只有地埋
管地源熱泵機組和空氣源熱泵機組。
顯然，地埋管地源熱泵機組的效率比空氣源熱泵高得多，它
是一種高效、節能、可減少碳排放的設備，可采用與熱泵型溶液
調濕新風機組聯合運行的方法用于江南地區。
采用螺桿式地源熱泵機組為空調系統提供高溫冷水（16
℃），與常規的7 ℃冷水相比水溫提高了9 ℃。冷水溫度的提高
意味著蒸發溫度的提高，通常蒸發溫度每提高1 ℃，機組效率可
提高3%左右，因此總的機組效率可提高25%以上。
4、小結
通過以上分析可知，在夏熱冬冷地區應用溫濕度獨立調節空
調技術，采用熱泵式溶液調濕新風機組和干式風機盤管末端，在
使用安全性、節能性上都有優勢。
三、干濕分離空調方式與地源熱泵集成的優勢
1、節能優勢
（1）傳統空調系統冷熱源
傳統空調系統的冷熱源有兩種：空氣源熱泵機組和水冷冷水
機組加燃?xì)鉄崴仩t。顯然后者效率高于前者，這里采用后者作
為對照對象。
以一臺879 kW制冷量的螺桿式制冷機（COP=4.3）為例，
并配置相應的冷卻塔、水泵進行核算。計算得到夏季制冷系統的
SCOP=3.439。
冬季采用效率為90%的燃?xì)鉄崴仩t和循環水泵，天然氣單
價為3.2元/m3，熱值為35.6 MJ/m3，電價為0.91元/（kW·h），計
算得到熱價為0.370元/(kW·h)。
（2）干濕分離空調方式與地源熱泵集成的冷熱源
新風處理采用一體式熱泵型溶液調濕熱回收新風處理機組。
該機組技術鑒定證書中標明，夏季制冷工況時其COP(相當于系統
SCOP)不小于5；冬季運行COP約為7.0，換算得出熱價為0.13元/
（kW·h）。
地埋管地源熱泵夏季供高溫冷水（14 ℃/19 ℃），冬季供
空調熱水（45 ℃/40 ℃）。夏季地埋管的進出水溫度為30 ℃/35
℃，高溫冷水的進出水溫度為19 ℃/14 ℃時，根據機組技術資
料，機組COP為5.99左右?？紤]冷水、冷卻水循環水泵的能耗后
制冷系統的SCOP=4.283。
地埋管的出水溫度研究表明，冬季供暖季時機組出水溫度最
低約為10.5 ℃，最高在22 ℃左右。因此可以認為，冬季平均供
水溫度在15 ℃以上。根據機組技術資料，熱水出水溫度為45 ℃
時的平均性能系數可以達到5.30?？紤]熱水、地源水循環水泵的
能耗后制冷系統的SCOP=4.31?？梢杂?jì)算得出熱單價為0.211元/
(kW·h)。

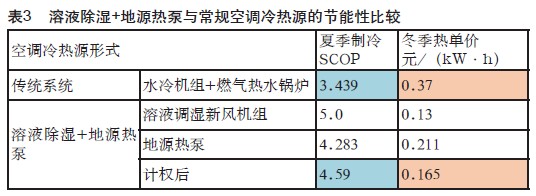

由此得到對比結果，見表3。雖然實際運行過程中顯熱冷負荷
不可能全部由地源熱泵機組承擔，但由表3也可看出，溶液除濕+
地源熱泵冷熱源的節能率達25%以上。
注：計算辦公樓室內夏季顯熱負荷權重為0.57，新風負
荷權重為0.43；冬季室內顯熱負荷權重為0.43，新風負荷權
重為0.57。
2、節地優勢
從前面二、3節分析可知，采用地源熱泵必須有一定面積的土
地用于埋設換熱管道。而夏熱冬冷地區大都為我國較富饒地區，
土地利用率高，很多項目往往因?yàn)闆]有合適的埋管區域而放棄采
用地源熱泵。采用干濕分離空調方式時，地源熱泵只需要承擔室
內顯熱負荷，必定會減少用于埋管的土地面積。為了了解能減少
的程度，這里以辦公建筑為例進行計算。
目前夏熱冬冷地區的常規做法往往是依據建筑物冬季全部的
計算熱負荷和當?shù)氐穆窆軣嵝?yīng)試驗數據來確定埋管數量，夏季
冷量不足部分由水冷冷水機組提供。而采用熱泵型溶液調濕新風
機組與地埋管地源熱泵相結合的空調冷熱源方式時，是依據建筑
物冬季室內顯熱計算熱負荷和當?shù)氐穆窆軣嵝?yīng)試驗數據來確定
埋管數量。
計算中應先按熱負荷的要求確定機組規格，然后按該機組夏
季工況條件確定冷凝器的散熱量，按此散熱量確定埋管數量。這
里要說明的是，如果直接按冬季取熱量確定埋管數量，則會比夏
季少很多，只能滿足夏季需求量的70%～90%，機組在夏季就不

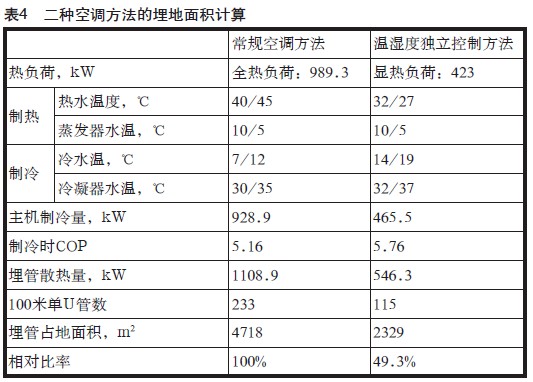

能正常運行。計算過程見表4。
可以看出，在辦公建筑中，采用一體式熱泵型溶液調濕熱回
收型新風機組結合地埋管地源熱泵的溫濕度獨立控制空調系統，
地埋管用地面積只有傳統地埋管地源熱泵+水冷冷水機組的空調系
統的一半左右。因此，在用地面積十分緊張的夏熱冬冷地區更應
推廣這一技術，其節地意義重大。‘
四、應用實例
1、空調系統簡介
上海虹橋產業樓由1號樓和2號樓組成，地下1層、地上6層，
建筑高度24m。該項目主要功能為地上部分的辦公，總建筑面積
達2.5萬m²，地上建筑面積為17727m²。其中2號樓立面圖見圖3。
經計算，地上辦公區域的夏季總冷負荷（含新風）為1 753.1
kW，其中室內顯熱負荷為1 003.3 kW；冬季總熱負荷為989.3
kW，其中室內熱負荷為423.7 kW。冷熱源采用熱泵式溶液調濕新
風機組+地埋管地源熱泵+水冷冷水機組。熱泵機組按冬季負荷配
置，水冷機組按補足夏季冷負荷要求配置。采用冷卻塔+水冷冷水

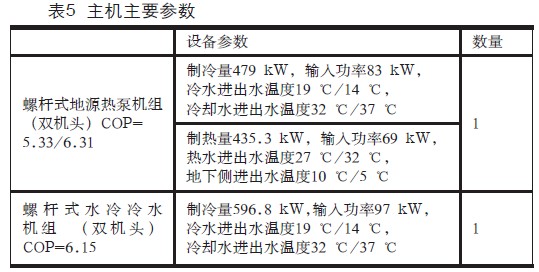

機組來保證土壤熱平衡。主機主要參數見表5。
新風系統采用了12臺熱泵式溶液調濕新風機組，每層1臺。
機組要求承擔新風負荷和室內濕負荷，新風處理到室內狀態點的
等溫線上。
空調水管路為兩管制、閉式循環二級泵系統，一、二級循環
水泵均采用變流量運行；其中二級循環水系統同時還有混水控溫
作用，保證空調末端設備夏季供回水溫度為16 ℃/19 ℃、冬季供

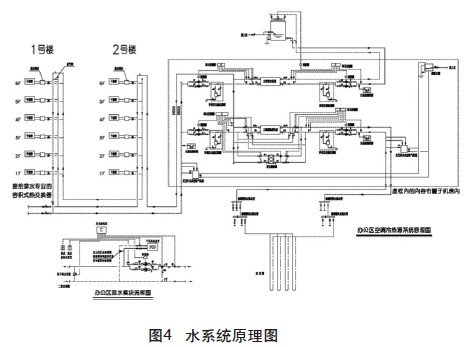

回水溫度為30 ℃/27 ℃。水系統原理見圖4。
2、節能評價
采用DeST軟件計算得到建筑全年冷熱負荷，采用TRNSYS
軟件對空調系統部件的控制過程進行仿真，基于計算和仿真結果
得到全年逐時空調能耗。同時依據同樣的建筑條件，對采用空氣
源熱泵機組作為空調系統冷熱源的方案的能耗也進行了計算，計

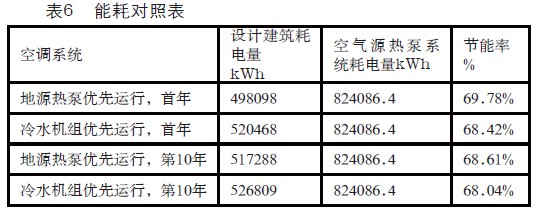

算能耗對照結果見表6。
由此可見，熱泵式溶液除濕新風機組、干式空調末端與地
源熱泵冷熱源集成的空調系統節能效果非常明顯，計算節能率達
68%。
由于該工程因用戶遲遲未能入住，還未能拿到用戶的使用
實測數據；該工程安裝了自動監控智能系統，對冷熱源系統與空
調設備都進行了實時監控、記錄，并具有分析功能。經調試和運
行數據表明，冬、夏季室內溫濕度調控能力都能達到設計要求。
2012年4月通過了“十一五”國家科技支撐計劃“可再生能源與
建筑集成技術應用示范工程”的驗收。
五、結語
在夏熱冬冷地區的公共建筑中，采用一體式熱泵型溶液調濕
熱回收型新風機組、干式風機盤管結合地埋管地源熱泵技術，節
能及節地效果明顯，在夏熱冬冷地區應用意義較大。
公共建筑中采用溫濕度獨立調節空調系統時，宜優先選用
熱泵型溶液調濕熱回收型新風機組作為處理新風負荷和濕負荷
的手段。
在江南潮濕地區采用溫濕度獨立調節空調系統時，宜選用干
式風機盤管作為顯熱處理末端設備。顯熱末端空調設備的高溫冷
源（兼熱源）宜采用地埋管地源熱泵機組。
這次筆者所在單位對溫濕度獨立控制加地源熱泵空調系統
的實踐，投資相對較大，回收期較長。原因是溶液調濕新風機組
價格較常規設備高，尤其是采用地埋管地源熱泵系統后，地埋管
的投資比重很大。隨著技術的成熟與應用工程項目的增多，造價
一定會不斷降低。從設計角度講，還需要不斷總結經驗，降低投
資，以取得更好的經濟與社會效益。
