一、技術名稱：四通道噴煤燃燒節能技術
二、適用范圍：建材、冶金、有色行業回轉窯
三、與該節能技術相關生產環節的能耗現狀：
現代水泥工業已進入以預分解技術為標志的新型干法回轉窯發展階段，而與窯系統相對應的燃燒器一直是關鍵的配套設備之一。燃燒器也由單通道燃燒器發展為多通道燃燒器，但目前在水泥熟料的生產過程中，原料及燃料的變化導致燃燒器的效率低下，同時導致結皮堵塞現象時有發生，降低了生產效率，浪費了大量能源。
四、技術內容：
1.技術原理
該產品是一種煤粉燃燒設備，通過控制燃燒器不同通道內的風速，使燃燒所使用的煤粉及助燃所使用的空氣達到合理配置。該產品具有用風量比例低、燃燒推力大的顯著技術特點，其高速的出口射流，大大強化了煤粉氣流和二次熱風的混合，最大限度消除了不完全燃燒，減少了不必要的熱損失，有利于降低熱耗和利用低、劣質燃料；火焰形狀可調，隨時滿足窯內工況變化的需要，有利于建立合理的煅燒制度，提高回轉窯的煅燒能力，充分發掘設備的潛在能力以增加產量。
2.關鍵技術
通過減少一次風使用量以及控制良好的火焰形狀達到節煤降耗的效果。
①采用高壓風機（96kPa）后，燃燒器可以使用較少的一次風量來獲得更大的動能，窯頭一次風使用量降低4％，從而減少能耗。
②通過采用周向均勻分布的小孔結構，獲得周向均勻分布的旋流風和高速軸流風，使煤的燃燒更加充分，提高火焰的形狀和強度，節約用煤。
③同時降低了NOx 的排放，滿足國家環保要求。
3.工藝流程

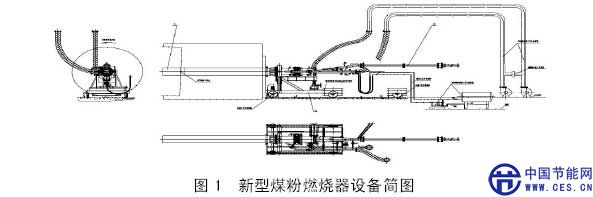

新型煤粉燃燒器的設備簡圖見下圖。
窯頭一次風使用量約減少4%，能耗降低5kcal/kg 熟料，推力大，可達24kPa 以上，NOx 排放量降低41%。
六、技術應用情況：
該技術已通過技術鑒定，結構屬國內首創，主要技術經濟指標處于國內領先水平。目前已推廣應用300 臺（套）。
七、典型用戶及投資效益：
典型用戶：湖南印山臺水泥有限公司2500t/d 水泥熟料、首鋼球團廠300 萬噸/年球團生產線、寧夏青銅峽水泥廠2500t/d 生產線、河北三河燕新建材公司1800t/d 生產線。
1）湖南印山臺水泥有限公司。建設規模：2500t/d 水泥熟料。主要技改內容：更換燃燒器，調整風機。節能技改投資額50 萬元，建設期3 天。年節能量553tce，節能經濟效益約44 萬元，投資回收期約1.1 年。
2）寧夏青銅峽水泥廠。建設規模：2500t/d 水泥生產線。主要技改內容：窯頭燃燒器更換。節能技改投資額約60 萬元，建設期1 個月。年節能580 噸tce，年節能經濟效益約47 萬元，投資回收期1.2 年。
3）河北燕趙水泥有限公司。建設規模：5500 t/d 水泥生產線。主要技改內容：窯頭燃燒器更換。節能技改投資額約60 萬元，建設期3 天。年節能1218tce，年節能經濟效益約83 萬元，投資回收期9 個月。
八、推廣前景和節能潛力：
該產品可用于新建廠和老廠的設備改造，其總體性能達到國際多通道煤粉燃燒器水平。使用四通道噴煤燃燒節能技術后，在不改變?cè)泄に嚄l件和原、燃材料的前提下，產量可大幅度提高，增幅約10％～18％，煤耗下降10％～15％，熟料質量明顯改善，熟料標號提高3～5MPa（ISO 新標準）；同時還可提高窯的運轉率，延長耐火磚的使用壽命。鑒于我國水泥行業還存在大量老舊設備需要改造，該技術的市場前景非常廣闊。預計該技術到2015 年可在水泥行業推廣至30％左右，形成35 萬tce/a 的節能能力。
