、項目概述及設計要求
該項目是大型的綜合性醫院。
占地面積9萬平方米，建筑總面積15.3萬平方米。員工2600多人，開放病床1440張。門診大樓地下停車場約262個車位供內部員工使用，地面設 有大型的露天停車場供員工、病人家屬使用，腫瘤中心地下停車場約360個車位（注明：負一層140個、負二層220個）。智能停車引導系統具體設計要求如 下：
要求對門診大樓地下停車場進行快速車流引導，解決目前上下班高峰時段混亂現象；
要求對腫瘤中心地下停車場進行快速車流引導，防止日后出現門診大樓地下停車場目前混亂現象。
二、門診大樓高峰期分析
停車場的情況：門診大樓地下停車場為一入二出的設計，車位寬普遍都少于2.3米，目前出入口道閘沒有正常使用。
統計的數據匯總：
通過一周7天（周一至周日）早上7：00至7：45觀察和數據統計，門診大樓地下停車場的高峰主要專中7：20至7：35；
統計周內入口處錄得最高峰一分鐘進入11輛車；
7：00至7：45期間每天平均進入184輛車，最多一天203輛（周一），最少一天168輛（周二）；
7：00至7：45期間一般5個工作人員進入停車場內部管理，平時2個工作人員；
注明：統計的數據忽略在此時間段離開車輛的數據統計。

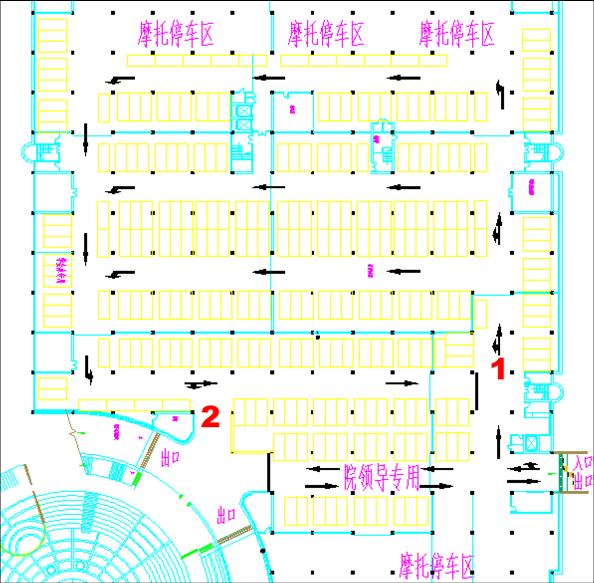

停車場平面圖
?。▓D１）
目前存在的問題
Ø 圖1中“1”號位置經常塞車；
Ø 高峰期停車場管理雖然增加保安人員，但場內車位比較少保安人員更多的工作是為司機看位泊車；
Ø 保安人員無法實時撐握空車位的數據，很難做引導，而且容易產生員工與保安人員的內部矛盾；
Ø 停車場占用率高，尋車位難度大，缺乏停車信息而引起的車輛在場內“盲流”；
Ø 入口道閘和整體空車位屏都安裝負一層；
Ø 圖1中“2”號位置有車輛從出口處逆行進入停車場；
Ø 遲來員工找不到車位，又要趕上班，把車匙留給保安代泊車；
Ø 違章停車，占道停車情況嚴重；
三、門診大樓設計方案
依據項目的實際情況以及院方要求，選擇車位狀態使用超聲波探測器和LED信息發布屏的技術進行停車引導。具體設計如下：
1、在每個車位正中心處上方安裝一臺超聲波探測器P08，由上向下發射超聲波，根據發射和接收回來的聲波距離和錐度面積的不同來確定該車位是否有汽車停泊；
2、在每個車位前安裝一臺車位顯示燈L06，車位顯示燈顯示紅色時，表示該車位有汽車停泊；車位顯示燈顯示綠色時，表示該車位空位；
3、超聲波探測器由管理器G04P通信管理及供電，P08之間的通訊方式為RS485通信協議，通信線采用RVVS2*0.75mm的線材，車位顯示燈與 超聲波探測器由管理器供電，電源線采用RVV3*1.0mm的線材；管理器對超聲波探測器分組管理，每臺管理器最多帶載可32臺超聲波探測器；
4、在停車場入口安裝一塊信息顯示總屏，顯示本停車場的實時信息，剩余車位數等；在行駛車道的分叉路口各安裝分區信息顯示屏，對各行駛方向的空車位數信息 發布，以方便駕駛者對停車場的車位狀況一目了然；共1塊入口信息總屏、5塊分區信息顯示屏；信息顯示屏工作電源為220VAC，采用集中供電方式，電源線 采用RVV3*0.75mm的線材；信息顯示屏之間的通信方式為RS485通信協議，通信線采用RVVS2*0.75mm的線材；
5、在出、入口各安裝一套地感線圈，由地感檢測器C04D檢測是否有車進入或開出停車場，地感管理器G04D對地感檢測器C04D管理通信，通信方式為RS485通信協議，通信線采用RVVS2*0.75mm的線材；
6、所有管理器連接后另一端接到數據轉換器J06；管理器與數據轉換器J06的通訊方式為RS485，數據轉換器與計算機的通訊方式為RS232協議；
7、在停車場管理中心機房安裝一臺AKE數據轉換器J06、一臺計算機；
8、系統所有的通訊線必須采用總線布線方式，嚴禁采用星形或"T"形接法。

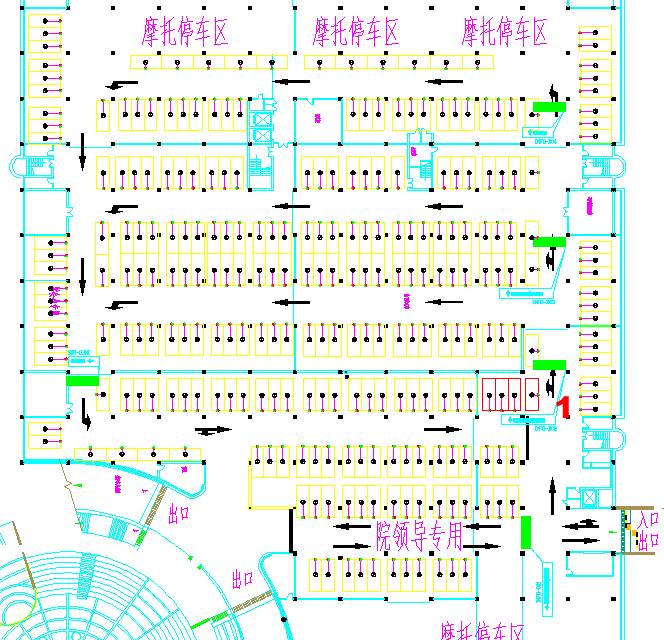

設備布置圖如下圖所示：
（圖２）
注明：考慮圖1中“1”號位置經常塞車，建議圖1中 “1”號位置的4個車位規劃成圖2中 “1”號附近紅色標注的擺放。
四、腫瘤中心設計方案
依據項目的實際情況以及院方要求，選擇車位狀態使用超聲波探測器和LED信息發布屏的技術進行停車引導。設備布置圖如下圖所示：
地下一層設備布置平面圖
