一、節能原理
AFMf技術控制解決方案首先建立了中央空調系統中變速水泵 揚程、效率與功率同流量與轉速間的關聯模型。其次結合多臺水泵的運行特性，以最佳點工作流量與水泵轉速比范圍為參考，分析對應并聯變速水泵能耗極小值的運 行工況下，各水泵的轉速比的配置情況。最后參考并聯變速水泵特性模型，運用極值分析法提出了AFMf在線優化配置方法，通過連續監測水泵總流量、揚程與需 求值，在線決策當前水力工況下的最佳水泵運行工況。
采用微電腦處理器和優化專用程序，利用交流調速、多機并聯運 行方式進行閉環控制，按需要進行軟件組態，在線自動檢測制冷系統和熱負載的運行狀況，根據溫度差值（流量、壓力）進行PID調節，使水泵電機輸出功率隨熱 負載的變化而變化，滿足冷氣需求量前提下達到最大限度的節能。
通過溫度傳感器，檢測水循環系統的出、回水溫度差，與人工設定溫度值進行比較，經過溫差控制器中的智能系統進行PID運算，輸出4-20MA模擬量給交流 調速器，交流調速器根據模擬量的大小，自動調整水泵電機的運行速度，使整個循環系統始終運行在供需平衡狀態，這樣既提高了系統的工作效率，又使該系統運行 在最經濟、合理的狀態，同時，也節約了能源----電能。
二、節能效果
節約冷水機組能耗5%～10%；節約水循環系統能耗35%～60%；節約系統風機能耗25%～50%；實行中央空調系統綜合節能10%～25%。
三、原理框圖
AFMf技術控制解決方案首先建立了中央空調系統中變速水泵 揚程、效率與功率同流量與轉速間的關聯模型。其次結合多臺水泵的運行特性，以最佳點工作流量與水泵轉速比范圍為參考，分析對應并聯變速水泵能耗極小值的運 行工況下，各水泵的轉速比的配置情況。最后參考并聯變速水泵特性模型，運用極值分析法提出了AFMf在線優化配置方法，通過連續監測水泵總流量、揚程與需 求值，在線決策當前水力工況下的最佳水泵運行工況。
采用微電腦處理器和優化專用程序，利用交流調速、多機并聯運 行方式進行閉環控制，按需要進行軟件組態，在線自動檢測制冷系統和熱負載的運行狀況，根據溫度差值（流量、壓力）進行PID調節，使水泵電機輸出功率隨熱 負載的變化而變化，滿足冷氣需求量前提下達到最大限度的節能。
通過溫度傳感器，檢測水循環系統的出、回水溫度差，與人工設定溫度值進行比較，經過溫差控制器中的智能系統進行PID運算，輸出4-20MA模擬量給交流 調速器，交流調速器根據模擬量的大小，自動調整水泵電機的運行速度，使整個循環系統始終運行在供需平衡狀態，這樣既提高了系統的工作效率，又使該系統運行 在最經濟、合理的狀態，同時，也節約了能源----電能。
二、節能效果
節約冷水機組能耗5%～10%；節約水循環系統能耗35%～60%；節約系統風機能耗25%～50%；實行中央空調系統綜合節能10%～25%。

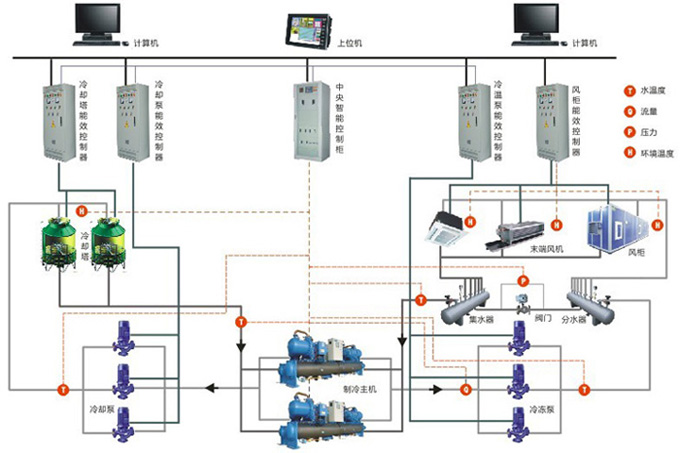

三、原理框圖
 |

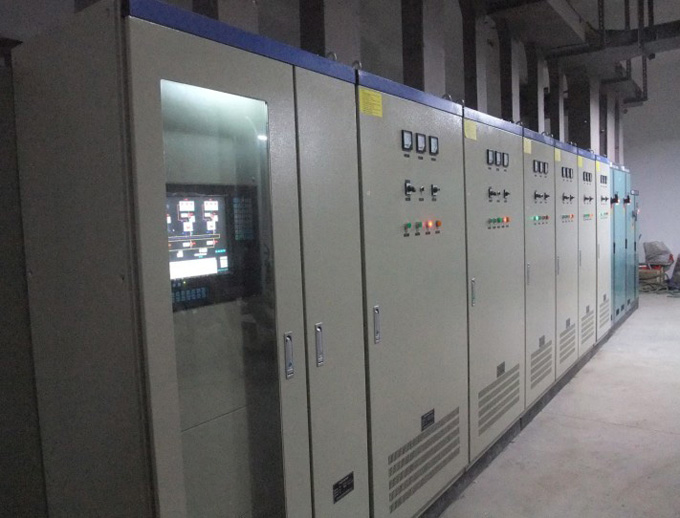

四、產品圖片
 |
五、規格參數表
| 型號 | 額定功率 | 額定電流 | 額定電源電壓 |
| VTZM-EEC-AFMF-307R5 | 7.5KW | 17A | 三相交流 380V±20% |
| VTZM-EEC- AFMF -3009 | 9KW | 20A | |
| VTZM-EEC- AFMF -3011 | 11KW | 26A | |
| VTZM-EEC- AFMF -3015 | 15KW | 34A | |
| VTZM-EEC- AFMF -3018R5 | 18.5KW | 41A | |
| VTZM-EEC- AFMF -3022 | 22KW | 48A | |
| VTZM-EEC- AFMF -3030 | 30KW | 60A | |
| VTZM-EEC- AFMF -3037 | 37KW | 75A | |
| VTZM-EEC- AFMF -3045 | 45KW | 90 A | |
| VTZM-EEC- AFMF -3055 | 55KW | 115A | |
| VTZM-EEC- AFMF -3075 | 75KW | 150A | |
| VTZM-EEC- AFMF -3090 | 90KW | 180A | |
| VTZM-EEC- AFMF -3110 | 110KW | 220A |
六、技術參數
| 項 目 | 規范 | |
| 電源 | 額定電源電壓 | 三相 380V±20%，50～60Hz±5%，電壓失衡率<3% |
| 輸出 | 最大輸出電壓 | 最大輸出電壓與輸入電源電壓相同 |
| 輸出電流定額 | 100%額定電流連續輸出 | |
| 最大過載電流 | 150% 額定電流 1 分鐘，180% 額定電流 2 秒 | |
| 保護 | 保護功能 | 短路、過流、過載、過壓、欠壓、缺相、過熱、外部故障等 |
| 使用 條件 |
安裝場所 | 室內，海拔低于1 千米，無塵、無腐蝕性氣體 |
| 適用環境 | -10℃～+40℃,20%～90%RH(無凝露) | |
| 振動 | 小于0.5g | |
| 儲存環境 | -25℃～+65℃ | |
| 安裝方式 | 落地電控柜式 | |
| 防護等級 | 可定制 | |
| 冷卻方式 | 強迫風冷 | |
| 旁路方式 | 手動轉換、故障狀態自動轉換 | |
