一、諧波的產生與危害
隨著電力電子技術的廣泛應用，電網中的非線性負載越來越多，其中包括：各種整流設備、變頻器、電弧爐、UPS、照明電器、娛樂設施，以及辦公電器等。這些非線性負載會產生大量的諧波電流并注入到電網中，對發電、輸電、配電以及用電設備和裝置造成嚴重的影響。
諧波的主要危害具體表現在：
檢測負載電流，經指令電流計算電路計算得出補償電流的指令信號，然后由補償電流發生電路產生補償電流，補償電流與負載電流中要補償?shù)闹C波及無功成份等值反相，兩者相互抵消，從而得到期望的電網電流。
隨著電力電子技術的廣泛應用，電網中的非線性負載越來越多，其中包括：各種整流設備、變頻器、電弧爐、UPS、照明電器、娛樂設施，以及辦公電器等。這些非線性負載會產生大量的諧波電流并注入到電網中，對發電、輸電、配電以及用電設備和裝置造成嚴重的影響。
|

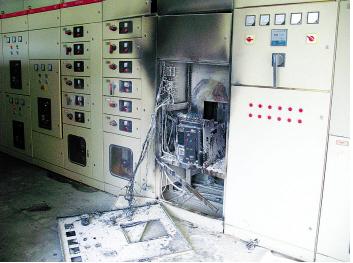

圖1 因諧波電流過大而燒毀的配電柜
|
● 引發電網諧振，造成過流或過壓
● 使電容器過載發熱，加速電容器的老化甚至擊穿
● 加劇線損，導致電纜過熱、絕緣老化，降低變壓器容量
● 導致中性線電流過大引發故障，造成中性線發熱甚至火災
● 影響電動機的效率和正常運行，產生震動和噪音，縮短壽命
● 造成保護裝置或斷路器誤動作，導致停電事故
● 對通訊、電子類設備產生干擾甚至損壞
● 導致電氣測量?jī)x表產生誤差
二、解決方案
HYAPF系列有源濾波器是我公司結合多年的諧波治理現場經驗研發出的最新一代產品。它結構更加合理、技術更加先進、功能更加穩定，不僅能夠主動有效地濾除諧波，并能連續的進行無功補償。在清潔電網的同時，還能帶來節能效益。
三、工作原理

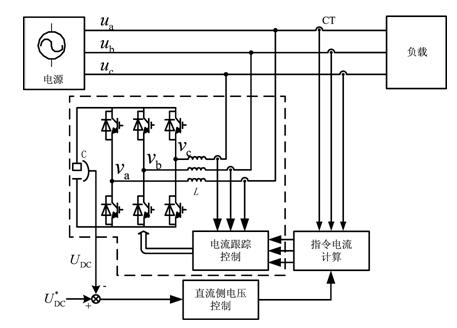

圖2 有源濾波器工作原理圖
圖3 HYAPF系列有源濾波器系統結構圖
四、性能特點
1. 實時跟蹤，動態補償
采用先進的諧波電流檢測技術，實時檢測負載諧波電流，使輸出能夠自動跟蹤負載諧波電流變化，從而最大程度發揮補償作用而不過載。
2. 靈活的補償方式
一機多能，不僅能治理諧波，而且能補償無功。既可對單個諧波源集中補償。治理諧波時還可實現對指定次諧波進行治理。
3. 先進的功率變換設計
采用最新的IGBT高頻開關器件，主電路具有體積小、效率高、可靠性高的特點，同時采用先進的多重化技術實現整機容量的擴展。
4. 先進的DSP控制技術
DSP高速檢測和運算，確保諧波檢測和補償控制精準有效；兼具智能監控功能，故障自動診斷；具備遠程通訊接口，可通過PC機實時監控。
5. 標準化模塊設計
設備各個部分均采用模塊或組（插）件結構，在實現標準化生產的同時提高了產品的可靠性和可維修性。
6. 優異的補償特性
具有高度可控性和快速響應性，補償性能不受系統阻抗的影響，并且可以用來抑制供電系統中因諧波引起的系統諧振。

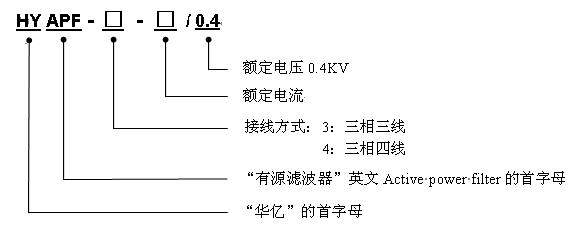

五、型號說明
六、技術參數
|
型 號
|
HYAPF-□-50/0.4
|
HYAPF-□-100/0.4
|
HYAPF-□-150/0.4
|
HYAPF-□-200/0.4
|
|
濾波電流
|
50A
|
100A
|
150A
|
200A
|
|
電壓范圍
|
AC380V，±15% （加裝變壓器可用于其他等級）
|
|||
|
頻 率
|
50Hz，±2%
|
|||
|
電源相數
|
三相三線/三相四線
|
|||
|
可濾除諧波次數
|
2~50次諧波
|
|||
|
諧波抑制特性
|
裝置補償能力范圍內，諧波補償率80%以上；超出裝置補償能力范圍時，按最大能力進行補償
|
|||
|
響應時間
|
≤1ms
|
|||
|
功率損耗
|
<3 %額定容量
|
|||
|
IGBT頻率
|
10~20kHz
|
|||
|
保 護
|
電網過壓、欠壓，直流過壓，IGBT過流、過熱
|
|||
|
顯示功能
|
觸摸屏顯示：
1．濾波器輸出三相電流（RMS）顯示； 2. 網側電流分析；
3. APF運行模式設置、補償方式設置、時間設置； 4. 信息查詢
|
|||
|
尺 寸
W * D * H
|
600*400*1200
|
600*600*2200
|
800*800*2200
|
800*800*2200
|
|
或根據現場情況定制
|
||||
|
重 量
|
150
|
220
|
320
|
400
|
|
噪 聲
|
<70db
|
|||
|
防護等級
|
IP20（或根據客戶需要定制）
|
|||
|
運行能力
|
允許單機運行，最大可并聯10臺
|
|||
|
結 構
|
立柜式，下進線
|
|||
|
冷卻方式
|
強制風冷
|
|||
|
運行溫度
|
-15℃~+50℃。
|
|||
|
相對濕度
|
最高90%，無凝露
|
|||
|
工作環境
|
室內安裝，海拔低于2000米。
|
|||
