我國是空調、供暖大國，特別是90年代以來，中央空調及集中供暖發展迅速，目前已成為大型工民建的主要供暖、制冷方式。
水是采暖空調系統的冷媒及熱媒的主要載體，水中的鹽類物質、固形物雜質、細菌和溶解性氣體等，在循環水系統運行過程中，隨著系統溫度、流速、金 屬材質的電極電位差和周圍大氣環境發生相互作用，引起采暖空調及工業循環水系統中各類換熱器、散熱器和各類管道閥門的結垢、腐蝕、菌藻等方面的問題，降低 熱交換率，腐蝕設備，危及生產和生活安全。循環水處理技術的核心是在有效控制循環水中的懸浮物、膠體及溶解物等水質指標的前提下及控制系統的污垢熱阻值、 腐蝕速率、細菌及懸浮物繁殖的基礎上，提高系統運行濃縮倍數，降低系統補水量及排污量，進而降低系統的處理運行成本，縮短投資回收周期，達到節能減排的目 標。因此，水質處理及控制直接影響到采暖空調及工業循環水系統的運行。
國家大力倡導節能減排，建設節水型社會。國家發改委、水利部和建設部聯合發布的《節水型社會建設“十一五”規劃》中第四部分重點節水領域中明確提出的減少 循環冷卻水補水、提高循環冷卻水濃縮倍數、開發循環冷卻水高濃縮技術、高效冷卻節水技術、大力推廣冷卻水循環工藝的水處理技術。
1. 我國集中式采暖空調系統循環水處理行業市場前景廣闊
1.1 中央空調系統循環水處理市場
目前，隨著我國城市化的發展，中央空調行業迅速發展，中央空調循環水總量不斷增加。
中央空調行業與房地產市場密切相關，2010年全國商品房銷售面積10.43億平方米，比上年增長10.1%。其中，商品住宅銷售面積7.30億平方米， 辦公樓和商業營業用房銷售面積3.13億平方米。2011年上半年，全國商品房銷售面積44419萬平方米，同比增長12.9%。總體而言，房地產開發投 資仍保持著較快的增長速度，中央空調行業伴隨著房地產市場的快速增長而水漲船高。2010年辦公樓和商業營業用房銷售面積為3.13億平方米，假設以5萬 平方米的建筑體為計算單位，共有6205座，按照90%的中央空調安裝率計算，有5585座建筑體使用中央空調系統。辦公樓和商業營業用房的冷熱負荷以 80瓦/平方米計算，總負荷為4500千瓦左右。中央空調冷卻循環水循環水量為780平方米/小時，冷凍循環水循環水量為680平方米/小時；采暖循環水 循環水量為340平方米/小時，根據估算得出，每座建筑體需要1套水處理系統，每套系統以26萬計算，2010年全年循環水系統處理投資額為14.52億 元。
2011年我國中央空調市場總量總?cè)萘繛?75億元，且每年平均以10%的速度增長。我國中央空調系統循環水處理投資為中央空調系統投資的0.2%— 0.3%，根據2011年中央空調市場容量總額計算，2011年中央空調系統循環水處理市場總?cè)萘考s為11.5-17.2億元。
1.2 集中供暖循環水處理市場
根據法律要求，寒冷地區與嚴寒地區要求供熱，這兩個氣候區構成了我國的集中供暖地區。我們采暖的地區占到了我們國家總面積的二分之一以上；從房屋建筑面積上來說，也是占到了二分之一以上。
根據法律要求，寒冷地區與嚴寒地區要求供熱，這兩個氣候區構成了我國的集中供暖地區。我們采暖的地區占到了我們國家總面積的二分之一以上；從房屋建筑面積上來說，也是占到了二分之一以上。
目前我國采暖地區人口總數約為5.4億人，2009年底，我國北方地區城鎮民用建筑總面積約為79億平方米，城鎮集中供熱面積38.4億平方米，普及率 48%。至2020年，北方城鎮民用建筑面積約為149億平方米，集中供熱面積將達到75億平方米，普及率50%。目前我國集中供熱面積約為40億平方 米，每年以10%的速度增長。以供熱面積為20萬平方米的集中供熱站計算，我國目前有2萬個左右的供熱站。20萬平方米的集中供熱站的循環水量大概為 700立方米/小時。中高溫采暖水系統，其末端采用散熱器集中供熱系統，每小時需要700立方米的循環水量，需要1套水處理系統，投資額為10-12萬 元，則我國目前采暖系統循環水設備市場保有量為20-24億元。
2010年全國商品房銷售面積10.43億平方米。其中，商品住宅銷售面積7.30億平方米，集中供熱的普及率為50%，2010年采暖總面積為3.6億 平方米，以供熱面積為20萬平方米的集中供熱站計算，我國2010年新增1800座供熱站，則采暖循環水處理設備的市場新增額約為2億元。
1.3 市場規?？偭?/div>
根據上面兩個小節的分析可以看出，目前我國集中式采暖空調系統循環水市場規模約為35億，且每年平均以10%的速度增長。
目前，我國集中式采暖空調系統循環水處理行業內的的企業有1500余家，其中具有一定知名度且規模稍大的代表性企業市場占有率均不足5%。該行業內的競爭主要是技術競爭，具有自主知識產權和持續技術創新能力的企業，將在未來市場競爭中脫穎而出。
2. 集中式采暖空調循環水處理領域特點
2.1 補水水質多樣化
(1) 補水水源的多樣化
隨著我國建設資源節約型社會戰略實施，再生水用于采暖空調循環水系統的補充水源正在推廣實施，補水水源從地表水、地下水、市政自來水拓展到中水、雨水及市政污水。
（2）補水水質的多樣化
不同補水水源其水中各類水質指標差異巨大。同一地區同一性質補水水源水質也呈現多樣化。如北京市政自來水，在南城表現為正硬水，硬度可一般在400-450mg/l，而北城則表現為負硬水，水質硬度一般在200-300mg/l。
不同水質的水注入到循環水系統，隨著系統的循環運行，循環水的運行水質差異性則表現的尤為充分。
2.2 規范及標準尚未形成體系
采暖空調循環水系統是公共建筑節能、節水的重點關注領域。任何一個專業領域的成熟與規范與該專業領域的規范和標準體系的建設息息相關。作為水處 理專業領域，其標準和規范由三大類組成：設計規范、水質標準和產品標準組成。目前在我國采暖空調循環水系統水處理領域，產品標準有《水處理設備技術條 件》、《射頻式物理場水處理設備技術條件》、《電子式水處理器技術條件》、《全自動固定床鈉離子交換器》，水質標準有《采暖空調系統水質標準》（正在國標 委報批階段），設計規范則為空白。
2.3 應用研究缺失
任何一項技術從理論到產品應用之間的應用研究是產品和處理技術先進性、成熟性的客觀表現。應用研究既是對理論研究的促進和完善，也是對理論研究的技術驗證和產品應用的首要前提。而我國在采暖空調系統水處理技術的理論和應用研究缺失較大。
我國作為集中式采暖空調技術應用的大國，尚未有專業研究機構就采暖空調系統水質處理技術進行專門研究，專業實驗室尚屬空白。水處理設備的性能檢驗尚無專業檢測機構。
目前國內主要由專業性采暖空調水處理公司聯合高校就此展開技術研究，但仍然停留在理論層面。對于不同處理工藝與系統工況、材質、環境、運行管 理、補水水質等如何相互適應匹配，既能滿足系統防垢、防腐、殺菌滅藻的運行要求，又能滿足系統的節能減排高效運行尚處于起步階段，根據筆者多年了解，目前 個別企業已經建成專業實驗室從事應用研究。
3. 集中式采暖空調循環水系統處理技術研究與應用
集中式采暖空調循環水處理技術的核心是在有效控制循環水中的懸浮物、膠體及溶解物等水質指標的前提下及控制系統的污垢熱阻值、腐蝕速率、細菌及 懸浮物繁殖的基礎上，提高系統運行濃縮倍數，降低系統補水量及排污量，進而降低系統的處理運行成本，縮短投資回收周期，達到節能減排的目標。
目前國內對循環水的處理主要分為兩大類：靜態處理與被動處理。
靜態處理主要是指采用單純物理法處理技術對循環水進行全流量處理或者采用化學法處理技術對循環水進行旁流處理。靜態處理技術目前在已經投入運行的系統中約占總市場份額的8%。
被動處理主要是指日常對系統運行進行監控，當水質超過國家標準GB50050-2007之相關規定后，采用停機清洗方案對系統進行處理并更換循環水水體。被動處理技術在已經投入運行的系統中約占總市場份額的8%。
3.1 循環水系統水質影響因素分析
循環水在運行過程中，水質處于動態變化之中，水質變化勢必導致運行工況發生變化。循環水處理的任務就是通過有效的處理技術控制循環水水質，保障系統工況穩定運行。

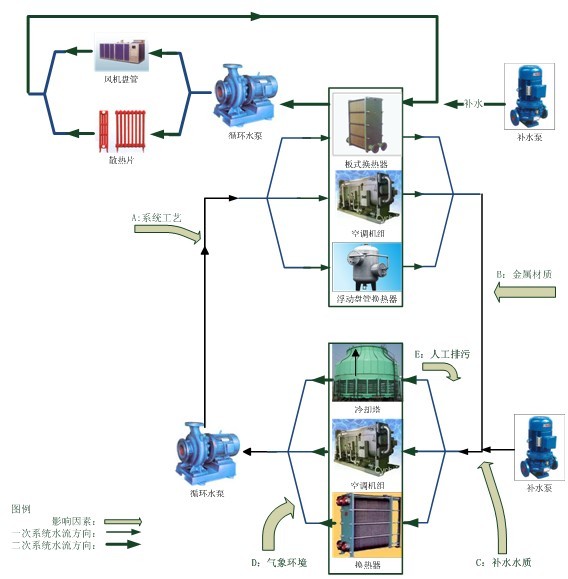

導致循環水水質變化因素如下：
A：系統工藝
系統工藝的主要影響因素包括水溫、流速、工況（敞開式還是密閉式、冷卻循環還是冷凍循環）等。這些影響因素在項目工藝設計時就已經確定，屬于整 套系統的固有條件。從水處理的角度分析屬于靜態影響因素。水溫是系統的腐蝕及結垢的重要影響因素。流速會影響系統水力工況，是系統腐蝕的重要影響因素。
B：金屬材質.系統中的換熱設備材質一般為不銹鋼或銅，管材及閥門、水泵等材質一般為碳鋼或鑄鐵。不同金屬之間的電極電位差會導致系統的電化學腐蝕。從水處理的角度分析屬于靜態影響因素。
C:補水水質.系統的補水中含有一定量的懸浮物、膠體及溶解性物質（如鈣鎂離子、氯根、硫酸根等等）。這些物質隨著補水進入到循環水系統，造成系統的腐蝕、結垢及菌藻滋生等水質問題。補水水質一般是在一定的范圍內波動，從水處理的角度分析屬于動態影響因素。
D：氣象環境.冷卻循環水系統的冷源供應裝置為冷卻塔。依靠水與空氣進行熱量交換達到降溫的目的。氣溫、濕度及空氣質量隨著季節的變化而變化，導致系統水質發生波動，以及周圍富營養源的輸入導致系統菌藻滋生。從水處理的角度分析屬于動態影響因素。
E：排污控制.循環水在運行過程中，會產生腐蝕、結垢及菌藻滋生等水質問題。這類水質問題的產物如鐵銹、復合垢及生物粘泥等對循環水水質造成二次污染，加速系統水質惡化。從水處理的角度分析屬于動態影響因素。
3.2 物理法處理技術
物理法處理，如磁化、高壓靜電、高頻及射頻場等物理場處理技術。該類技術主要是將電能轉換成磁場、電場及射頻場并將其饋散到被處理介質-水，達 到防垢、防腐及殺滅菌藻的目的。目前，物理法水處理技術已經發展到較高水平的射頻式物理場水處理技術，該技術在國內外集中式空調及采暖系統的循環水處理領 域得到廣泛應用。物理法處理技術主要依據影響循環水的A、B、C三個因素對循環水水質進行靜態化抑制處理。對于D、E及C的變化未能綜合考慮，因而在處理 工藝選擇時，對于C、D、E三個因素相對穩定的工藝方可考慮。
3.3 化學法處理技術
化學法處理技術是向循環水系統投加水質穩定劑（緩蝕劑、阻垢劑、殺生劑），達到控制循環水結垢、腐蝕及抑制菌藻滋生的目的。
主要依據影響循環水的B、C兩個因素對循環水水質進行靜態化抑制處理。對于A、D、E及C的變化未能綜合考慮，因而在處理工藝選擇時，對于A、C、D、E相對穩定的場合方可考慮。
3.4 動態物化法處理技術
動態物化法水處理技術是在物理法水處理的基礎上，輔助化學法水處理技術，采用自動化監測、監控技術，可以保證最佳的水質條件和最佳的藥劑投加量。
動態物化法水處理技術主要包括：強效過濾與物理法處理裝置、專用環保型藥劑與動態化學處理裝置、水質實時監測系統和智能程序全自動控制系統。動 態化學處理裝置是一種可實現對循環水系統自動或定時加藥，以減少人員勞動強度的設備。該裝置可根據補水量的多少，比例式的自動加藥或定時加藥，還可以根據 水中的pH值及補水量定量加藥在線控制。
3.5 不同處理方法的分析比較
綜合比較以上各種水處理方法，每種水處理方法都有各自的優缺點，如下表所示：
|
技術名稱
|
技術特點
|
優點
|
缺點
|
|
化學法
|
定時定量向循環水系統中投加水質穩定劑。
|
防腐、防垢、殺菌滅藻效果明顯；應用范圍廣；
|
運行成本高；環境污染嚴重；操作運行管理復雜；
|
|
物理法
|
利用電場、磁場等物理作用，使水中產生自由電子或改變水分子結構等，以達到防垢、防腐、殺菌滅藻等效果。
|
運行成本低；對環境無污染；操作運行簡單；
|
處理效果較差；受水質、環境等影響，應用范圍受到限制；
|
|
動態物化法
|
依據水質監測數據，在射頻式物理場水處理及水質保持的基礎上，輔助化學法水處理技術，動態處理循環水水質。
|
防腐、防垢、殺菌效果好；
水質穩定，排污量小，運行成本低；應用范圍廣；
無環境污染，可滿足排放要求。
|
投資高
|
3.6 動態物化法處理技術創新點
綜合分析上述三類處理技術，動態物化法處理技術具有如下五大創新特點：
（1） 動態水質處理
在系統工藝、金屬材質等靜態影響因素基礎上根據補水水質、氣象條件等動態影響因素，對循環水實施動態水質處理。
（2） 物化結合處理
以物理法處理技術為主，對循環水實施靜態處理，輔以化學法對循環水進行動態處理，有效降低運行成本。
（3） 水質保持
循環水在運行過程中水質不斷惡化，依據水質監測數據，有效去除循環水中的懸浮物、膠體及溶解物。
（4） 智能化在線自動監控
與物化處理技術配套，集成了在線監測裝置并開發了遠程監控系統及動態控制系統，在冷卻水處理系統首次實現信號遠程傳輸，跟據藥劑濃度連續及時回饋信號，并轉變?yōu)槟M量控制加藥系統。
（5） 高濃縮倍率運行
利用物化結合水質處理技術，雙排污水質保持技術及動態水質處理技術，有效解決循環水結垢、腐蝕、菌藻及雜質等問題。滿足水質在高濃縮倍率下運 行。高濃縮倍率水質穩定劑配方及在線監控系統、示蹤水質在線監控系統、pH在線監控系統、自控殺菌滅藻劑濃度監控系統、計算機遠程控制平臺等組成工程化技 術裝置系統，使循環冷卻水運行濃縮倍率提高到5倍以上。水質綜合指標達到國際先進水平。
4. 結語
國家鼓勵循環經濟、支持可持續發展、強力推行節能減排、重視綠色環保產業發展。隨著國家節能減排政策的大力推行，我國中央空調循環水、集中供暖循環水和工業冷卻循環水處理市場前景廣闊。
我國集中式采暖空調循環水處理應用技術中，物理法、化學單獨使用時，都存在一定的弊端。因此，在物理法的靜態化處理循環水主要技術指標的基礎 上，輔以動態化化學處理解決補水水質動態變化的動態物化法水處理技術較好地解決了由于補水水質波動造成循環水水質不穩定的問題，是循環水系統治理領域技術 的未來發展趨勢。在中小型工業循環水處理領域也可以推廣使用。
