工作原理
      該機主要由機體、底座、主軸、活動磨盤、固定磨盤、端蓋及料斗等構成。電機啟動后，經三角皮帶將動力傳給皮帶輪，帶動主軸旋轉，并使活動磨盤固定磨盤相對運 動產生擠壓磋磨作用，從而使進入磨盤中間的物料被粉碎。出料粒度可通過大小手輪、主軸等調整磨盤間隙達到控制粒度的目的。機體、端蓋、上蓋組成一個工作 室，物料粉碎在工作室內進行，物料從端蓋上方的加料口中加入，進入兩磨盤中間，由于擠壓磋磨作用試樣粉碎，粉碎后的試樣從兩磨盤中間的間隙內流出。落到下 面的料斗中。
      調節機構的原理是，松開大手輪，旋轉小手輪，使調節螺桿轉動推動主軸，使活動盤前進或后退。從而調節了兩磨盤的間隙，達到調節的物料粒度的目的。
該機性能穩定，噪音低，清掃方便。磨盤為高錳鋼材料，耐磨耐用。
性能特點
      1、試車前必須檢查各緊固件是否旋緊，用手轉動皮帶輪是否靈活，發現不正常應予以排除方可試車。
      2、開車前不得將兩磨盤抵緊，以防啟動困難。
      3、試樣硬度不可超過中等硬度，否則影響磨盤的耐磨性。
      4、發現粉碎的物料通過調節機構的調整仍達不到支技術要求，則應考慮磨盤間隙的調整， 調整磨盤的平行度。
      5、調換試樣時，為了使化驗數據準確，可放松壓緊螺栓等，打開上蓋，端蓋用毛刷刷去積 流在工作室中的殘存物料。

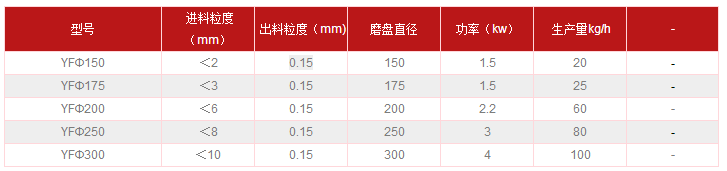

技術參數
