產品概述：
工業鍋爐廣泛使用于各行各業，其科學管理是提高效率和節能降耗的關鍵。目前鍋爐在使用中普遍存在著效率偏低的問題，主要原因在于調節手段有限不能隨著熱網負荷的變化調整鍋爐的出力。傳統的“壓火停爐”及“停爐除灰”方式，使鍋爐基本上處于一種“燒燒停停”的間斷運行狀態，降低了爐膛的換熱效率。此外風量的嚴重失調更加降低鍋爐的效率。
我公司設計開發的鍋爐自動化控制系統，針對鍋爐和供熱管網組成的供暖系統大滯后、強慣性和嚴重非線性的特點，在鍋爐控制系統中根據模糊控制理論，采用常規控制與智能并存，對鍋爐、熱網采暖系統實時監控，并跟隨熱網負荷的變化及時調節鍋爐出力，通過自動調節引風、鼓風和給煤量以及各分室風門開度，使鍋爐維持在最佳工作狀態。在滿足供暖的情況下，達到節能降耗的目的。
工作模式：
操作站
1、 手動運行模式：在系統工況發生較大變化（如煤質改變等）時，可以將系統部分退出自動調節狀態，進行手動調節。
2、 操作站自動運行模式：鍋爐在DCS的模糊控制下自動運行，操作員只需在相應操作站給定參數，監視鍋爐運行狀態。
3、 后備儀表盤手動運行：從鍋爐安全運行和不停爐考慮，DCS控制系統出現故障時，可以通過后備儀表盤進行手動運行調節，保證鍋爐的運行。
系統功能：
1、控制功能 2、監視功能 3、報警功能 4、報表功能 5、歷史數據查詢功能
6、系統參數額定維護功能 7、通訊功能
控制模式

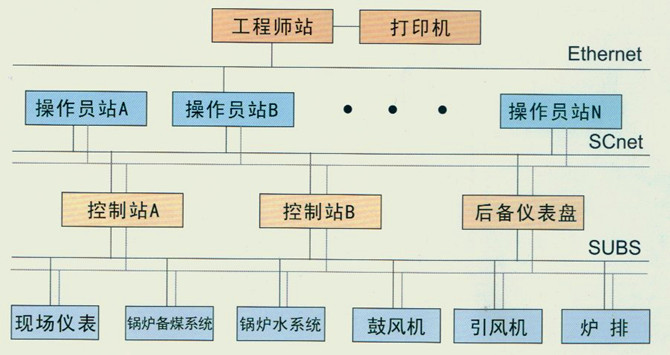

鍋爐自動化控制系統的控制分為燃燒系統的控制、備煤系統的控制及給水系統的控制，中央控制室采用DCS微機控制系統，同時輔以鍋爐后備儀表盤，使系統運行更加安全可靠。系統控制簡圖如下：
典型數據采集點：
1、鍋爐進水溫度，鍋爐出水溫度，鍋爐爐膛出口煙氣和爐膛溫度。
2、鍋爐進水壓力，鍋爐出水壓力，鍋爐爐膛排煙壓力，爐膛煙氣壓力，鍋爐風道壓力。
3、引風機轉速，鼓風機轉速，爐排電機轉速，煤層厚。
4、鍋爐出水流量。
5、鍋爐總供水溫度，鍋爐總回水溫度，室外天氣溫度。
6、鍋爐總供水壓力，鍋爐總回水壓力，鍋爐房補水壓力。
7、鍋爐房旁通管流量，軟化水流量。
典型控制回路：
1、爐膛負壓控制
2、鼓引風控制
3、爐排控制
4、鍋爐出水溫度控制
5、循環水泵控制
6、補水壓力控制
7、備煤出灰控制
8、連鎖停爐控制
其他運行監視點：
1、引風機運行狀態
2、鼓風機運行狀態
3、爐排機運行狀態
4、水箱液位報警
5、循環水泵運行狀態

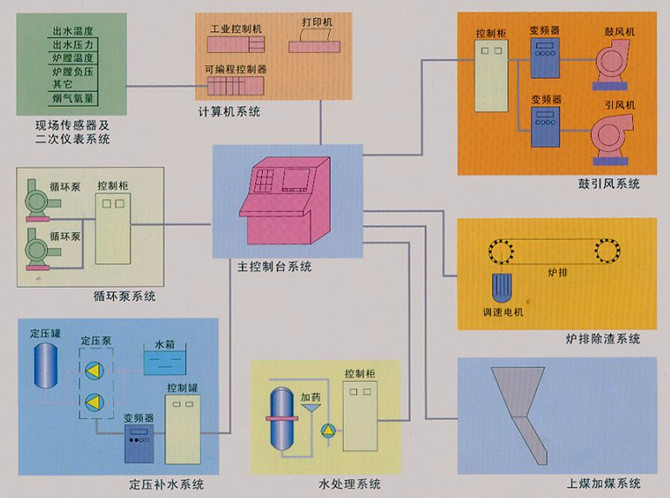

鍋爐自控系統示意圖

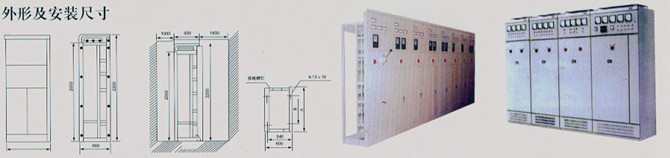

PGL型低壓配電屏：
PGL1、2、3型交流低壓配電屏用于發電廠、工礦企業、交流50HZ、定額工作電壓不超過380V的配電系統中的作動力、配電、照明之用。
??
??
??
?
