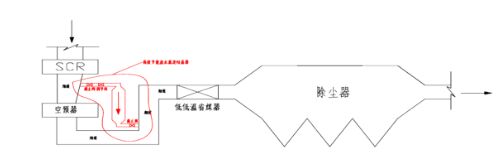

傳統脫硫廢水在煙道蒸發過程中會造成煙道的極易腐蝕，因此提出了脫硫廢水旁路蒸發處理工藝。脫硫廢水旁路蒸發處理工藝，將部分SCR出口的煙氣，引入廢水蒸發塔，利用煙氣的余熱將霧化后的廢水蒸發，出口煙氣進入除塵器，隨后進入脫硫塔。其中，蒸發塔便是最重要的部分。
1.廢水蒸發塔的結構及材質


  蒸發塔塔壁采用外層碳鋼，內襯不銹鋼（316L、304）或雙相不銹鋼（2205）的方式，可降低投資；外層碳鋼主體厚度根據塔徑和強度，一般為10~20mm；內襯層厚度一般為2~4mm。

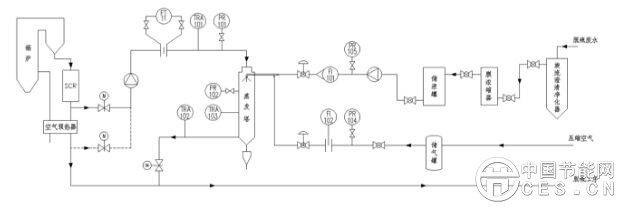

2.廢水蒸發塔的系統流程

  ①入口煙道：主煙道-旁路閘板-風機-流量檢測-壓力檢測-溫度檢測-蒸發塔入口
  ②噴槍供水：廢水旋流站-旋流澄清凈化器-膜濃縮-儲液罐-水泵-壓力檢測-流量調節-噴槍
  ③噴槍供氣：氣泵/壓縮氣管網-儲氣罐-壓力調節-流量檢測-噴槍
  蒸發塔工作時，儲液罐和水泵保證噴槍在定量狀態工作。鍋爐負荷改變時，通過入口煙道的流量檢測，調節閘板使入口煙氣量穩定。在廢水量少時，噴槍采用脈沖工作的方式，保證塔內蒸發狀態的穩定。
