適用范圍

適用于處理城市污水或工業廢水，可應用于新建城市污水處理廠，或因出水水質不達標、面臨升級改造的舊污水處理廠。

基本原理

如果以脫氮除磷為目標，則采用A2/O分段進水工藝;若只以脫氮為目標，則采用多段A/O分段進水工藝。A2/O分段進水技術由厭氧區+多段缺氧/好氧區組成，多段A/O分段進水技術則省去厭氧區。該技術一般由2-4段的缺氧/好氧區順序排列組成(A2/O分段進水第一段則增設厭氧區)，原水分別進入各段的缺氧區，二沉池污泥回流到系統首端，不設置硝化液內回流設施。在第一段的厭氧區(若設置)完成釋磷過程，缺氧區進行反硝化反應，好氧區進行硝化反應和吸磷反應，反應后的混合液和部分進水進入第二段的缺氧區，后續各段反應功能同第一段。

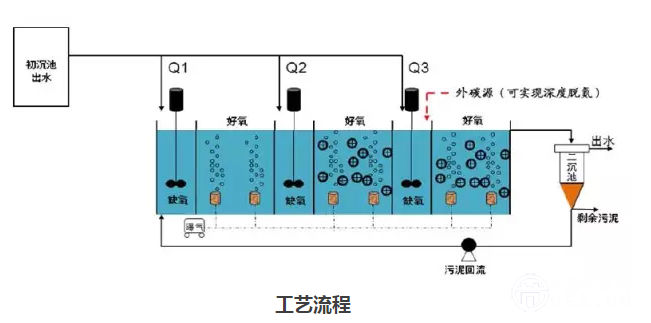

工藝流程

以三段A/O進水方案為例，工藝流程為：由3段缺氧/好氧順序排列組成，其中好氧第二段和第三段均投加20%—30%的懸浮生物填料。原水分三段進入各缺氧區，Q1：Q2：Q3為40%:30%:30%(流量分配比可根據水質水量進行優化調節)，回流污泥回流到系統的首端。第一段的缺氧區利用進入該區污水Q1中的碳源對回流污泥中的NOx-N進行反硝化，然后，混合液流入第一段的好氧區進行硝化反應;反應后的混合污水流入到第二段的缺氧區，利用進入該區污水Q2中的碳源進行反硝化，混合液再進入到第三段的好氧區進行硝化反應，以后各段以此類推。

關鍵技術或設計特征

在不外加碳源的情況下，處理低碳氮比城市污水，出水達到一級A排放標準。

建立分段進水過程控制系統，有利于提高工藝管理水平和運行效果，加強工藝運行的可靠性和穩定性。

關鍵技術或設計特征

在不外加碳源的情況下，處理低碳氮比城市污水，出水達到一級A排放標準。

建立分段進水過程控制系統，有利于提高工藝管理水平和運行效果，加強工藝運行的可靠性和穩定性。

優化分段進水工藝好氧池同步硝化反硝化的低氧曝氣節能技術，好氧池溶解氧濃度可控制在1.0～3.5mg/L，節省曝氣能耗。

在分段進水生物池曝氣區內投加懸浮性填料，強化系統的硝化能力，增強同步硝化反硝化技術，提高系統運行效果。

工藝技術易于實施，對原A2/O工藝升級改造工程相對比較簡單，只需將進水管道分成三部分，分別進入各段的缺氧池，并增設攪拌器，投加懸浮填料，重新劃分缺氧好氧區域，無需添加其它輔助構筑物。

典型規模

處理規模：5-30萬m3/d。

推廣情況

已在北控水務、中持水務、北京水潤石環保、江蘇裕隆環保、廣州市政設計院等單位得到應用。

典型案例

(一)項目概況

青島城陽污水處理廠(二期)一級A標準分段進水工藝升級改造項目設計日處理水量5×104 m3/d，污水來源于白沙河北岸區域的工業廢水和生活污水，2010年5月開工建設，于2011年5月完成調試并建成投產。該項目于2012年12月25日獲“國家重點環境保護實用技術示范工程”。

(二)技術指標

根據國家環保產品質量監督檢驗中心出具的驗收報告，項目出水達到《城鎮污水處理廠污染物排放標準》(GB18918-2002)一級A標準要求。以COD、NH4+-N、TN、TP的平均進水值分別為237.6mg/L、35.94mg/L、38.64mg/L和3.38mg/L計，該污水廠每年減少的COD，NH4+-N、TN、TP排放量分別為5016t、575.5t、424.7t和90.9t。利用本工藝投加適量外碳源和混凝劑可實現深度脫氮除磷(TN≦5mg/L，NH4+-N≦1mg/L，TP≦0.3mg/L)。同時，該技術有明顯的節能效果，和原工藝相比噸水電耗下降12%，年節電245MW˙h。

(三)投資費用

該項目總投資約6700萬元，其中設備投資2400萬元，基建投資3600萬元，其他投資700萬元，噸水投資費用為1340元。主體設備壽命30年。

(四)運行費用

根據2011年1月-2011年12月實際運行情況，年處理污水1825萬噸，年運行費用405萬元，噸水運行費用為0.22元。
