氮氧化物是造成大氣污染的主要污染物之一，其對自然界的影響很大，大氣中的氮氧化物污染物來源于兩個方面：一是自然源，二是人為源。人為排放絕大部分源于化石燃料的燃燒過程，隨著社會經濟發展水平的提高而呈現增長趨勢。氮氧化物即是硝酸型酸雨的基礎，又是形成光化學煙霧、破壞臭氧層的主要物質之一，具有很強的毒性，對人體、環境、生態的危害，以及對社會經濟的破壞都很大。
基于以上因素，大氣環境質量越來越受到各國的重視，我國政府有關部門也相繼制定了控制SO2和NOX排放的相關政策與法規，特別是對燃煤鍋爐采取了更為嚴格的排放標準，要求新建電廠必須上脫硝裝置才允許開工、建設、投產，最大限度減少排放到大氣中的SO2和NOX等致酸性物質，如何有效地消除SO2和NOx已成為目前環境保護領域值得關注的重要課題。

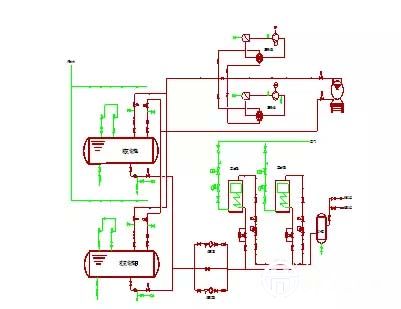

我廠是2X330MW燃煤機組采用的是選擇性催化還原法(SelectiveCatalyticReduction，SCR)是目前國際上應用最為廣泛的煙氣脫硝技術，還原劑是氨，采用陶瓷+TiO2為基材，TiO2+V2O5為觸媒(催化劑)。當裝置進口煙氣中NOX的含量不大于550mg/Nm3時，保證脫硝裝置出口煙氣中的NOX含量不大于135mg/Nm3。氨氣的制備工藝(見圖一)，分為液氨儲存系統和制備系統，外購液氨通過液氨槽車運至液氨儲存區，槽車與液氨儲存系統之間用液氨卸載臂連接，通過往復式液氨壓縮機將液氨儲罐中的氣氨壓縮后送入液氨槽車，利用壓差將液氨槽車中的液氨輸送到液氨儲罐中;液氨由液氨泵或旁路管輸送至液氨蒸發器，經液氨蒸發器蒸發成氣氨后進入氣氨緩沖罐內，氣氨經管道輸送至爐側混合器內，與來自稀釋風機的空氣混合稀釋后，進入SCR反應器。
圖一：
在2011年4月#1機組投運，同年8月#2機組投運，氨區一直運行正常，每小時液氨的用量大概在150——350㎏，2012年3月發現氨氣緩沖罐管道振動，經檢查發現震源在緩沖罐，懷疑緩沖罐內有雜質，遂對其進行排污并提高緩沖罐壓力至0.17Mpa后緩沖罐恢復正常。2012年5月運行過程中發現蒸發槽A氣氨出口壓力(壓力測點在減壓閥前)低與液氨入口壓力0.3Mpa且還有惡化趨勢，外供氣氨壓力小影響到機組脫硝運行。

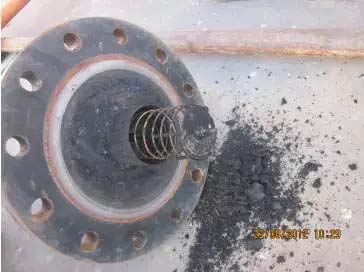

2012年7月對其拆開檢查發現蒸發槽內底部有黑色、黏稠狀、密度較輕的含油物質，上部氣氨出口管道及壓力測點上有一層黑色物質(見圖三)，遂對其進行了清理，清理后投運設備恢復正常。出現此次異常后，我們對原因進行了分析，我廠氨氣制備系統為并聯制，即兩個蒸發槽共用一個緩沖罐，一個緩沖罐供給兩個機組使用，比正常的單元制(一對一)少一個緩沖罐。
圖三：

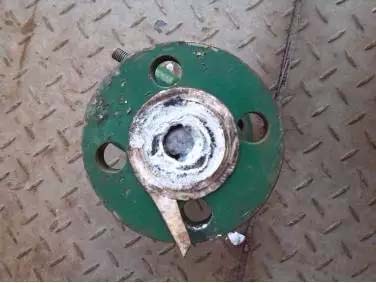

這樣的設計方式在運行中是有弊端的，首先不能保證兩臺蒸發器的氣氨供應平衡。其次是單臺蒸發器運行容易超負荷而導致液氨進入緩沖罐而引起管道結霜或震動。蒸發槽底部未加裝排污閥致使液氨在氣化時將雜質帶入緩沖罐，對此我們加強緩沖罐的排污。2013年3月#1、2機組混合器氣氨入口調整閥堵塞管徑變細。拆開閥門檢查(見圖四)，有白色物質。
圖四：
對于高塵段布置的SCR脫銷設備在鍋爐的省煤器和空氣預熱器之間，其運行的安全性會直接影響到機組的可用率。無論采取何種措施，設置了反應器旁路的安全性都要高于不設置反應器旁路的安全性。但是國家為了環保取消了旁路，這就要在運行中采取各種其它措施，確保脫銷設備安全、經濟、和穩定運行。

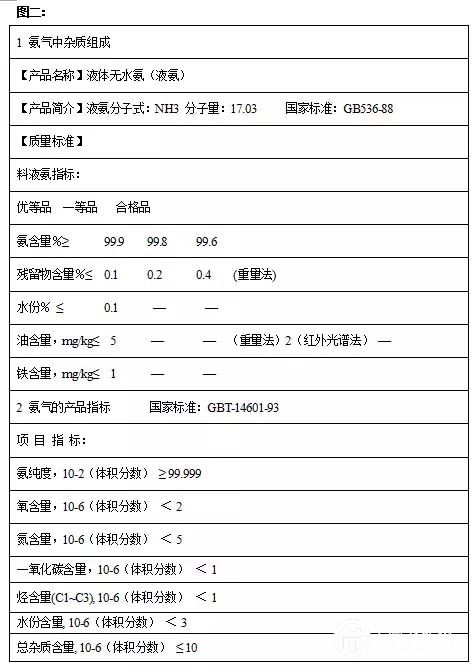

液氨儲存及氣氨制備都是在密閉的環境下進行的，而且前期設備安裝前已進行了徹底的清理、吹掃，蒸發槽內出現雜質首先考慮是液氨出現問題。通過咨詢廠家得知，液氨中雜質(見圖二)：主要是壓縮機油及有機物，催化劑粉末，鐵銹和水。
圖二：
目前工業制取液氨的方式主要是利用氫和氮在高溫高壓時在催化劑的作用下合成得到的。其粗氣中的組成雜質主要含有微量硫、水份、一氧化碳、氮氣、氧氣、鐵雜質及其它機械雜質和油等雜質。液氨中含有硫可通過脫硫裝置脫除，含有的油份可通過活性碳吸附，含有的機械雜質可通過精密過濾裝置過濾，氨中含有的雜質氣體可以通過萃取精餾工藝解決。氨中的水份在氨氣的雜質中占有的比重較大，在實際應用解決過程中遇到的問題也較多，特別是氨氣最終的脫水深度及脫水過程中產品氣露點穩定性是整個工藝脫水過程中克服的難點。
液氨中的油是壓縮機油，除油工序很關鍵，例如在硝酸生產中，進入氧化爐前必須對液氨進行除固除油，因為油會使鉑網催化劑中毒，鉑網跟換頻繁導致生產成本很高。液氨除油的方法是先用一個預過濾器除去液氨中的固體雜質，然后采用液液聚結器進行聚結，使液氨中的油滴聚結下來，依靠液氨和油密度不同，在聚結器沉降區進行輕相和重相分離，油排入聚結器下方的集油槽，液氨較輕從聚結器上端排除，得到干凈的液氨。
含有油的液氨由聚結器的進料口進入聚結器，先通過高效聚結濾芯將液氨中的油分子聚結、長大，直到分散相在聚結濾芯的外表面變成很大的油滴，依靠自身的重力在臥式容器的流動中沉降到聚結器下部的集油罐中，純凈的不含油的液氨經由聚分器的出口送出。被聚結、分離出來的油，從聚分器底部集油罐的排油口排出。在聚結器的聚結濾芯前、后處設置壓差表接口，其目的是在生產中動態監控聚結濾芯的阻力降，以便確定濾芯的更換及設備的檢修周期。
我們將發現的黑色雜質與白色雜質取樣送至河北省電研院中心化驗室進行分析，無法對其進行定性，有待于進一步的了解。基于以上情況我們經過討論建議：一、在卸載區液氨管道上加裝旁路安裝預過濾器，然后安裝液聚結器濾油。二、在外供氣氨管道上加裝氣體過濾器。三，加裝一個緩沖罐實現正常單元制運行，有利于運行及檢修。四、蒸發槽加裝底部排污。隨著我國NOX的排放標準的日趨嚴格，脫硝已成為電廠減排、治理大氣污染的主要技術方式，因此脫銷設備運行中出現的問題、異常也需急待解決。在即將完成論文之際，我們感謝良村熱電化學運行專工沈木申和化學檢修專工岳軍芳給予的大力支持和幫助。
