——無錫市廣盈電力設計有限公司

一、企業簡介：

無錫市廣盈電力設計有限公司(以下簡稱廣盈電力設計院)，隸屬于國網無錫供電公司，主要從事220kV及以下輸變電設計、技術咨詢、工程監理服務，是國網無錫電力公司電網發展的重要支撐單位。“十二五”以來，國家電網公司大力推進智能變電站建設，廣盈電力設計院承接的110kV及以上新建變電站基本均為智能變電站。

二、案例背景：

在智能變電站設計項目的業務操作中，由于大量新技術的投入使用，智能變電站由常規二次電纜連接方式轉變?yōu)楣饫w和工業以太網交換機組成的數字化二次回路，相應的設計方式也發生了很大變化。為給智能變電站后期的運維、檢修工作提供支撐，設計單位必須適應智能變電站帶來的設計方式的轉變，重視設計圖紙的規范化、圖紙內容的完整性，并熟悉IEC-61850系列標準、掌握智能變電站二次系統配置工具。

設計單位在智能變電站的實際設計工作中，面臨以下7項突出問題：

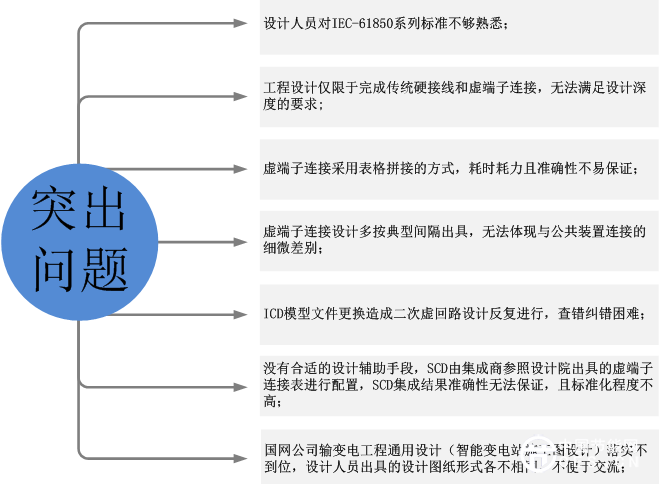

圖1：智能變電站二次設計目前面臨問題示圖

上述問題使得智能變電站的設計建設周期被拉長，給智能變電站的大規模建設帶來了一定阻礙。廣盈電力設計院電力二次設計人員為提高工作效率、增強設計能力，希望能有一整套系統性方案，幫助解決上述設計單位現今面對的共同問題。

三、解決方案：

基于智能變電站設計現狀，容弗公司為廣盈電力設計院提供了技術解決方案，通過coMis智能變電站設計系統，以提高當前工作效率、升級設計能力。

解決方案歸納如下：

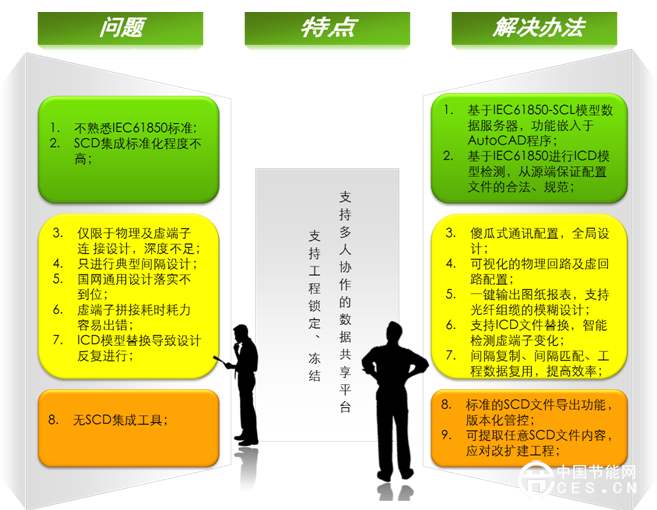

圖2：解決方案示圖

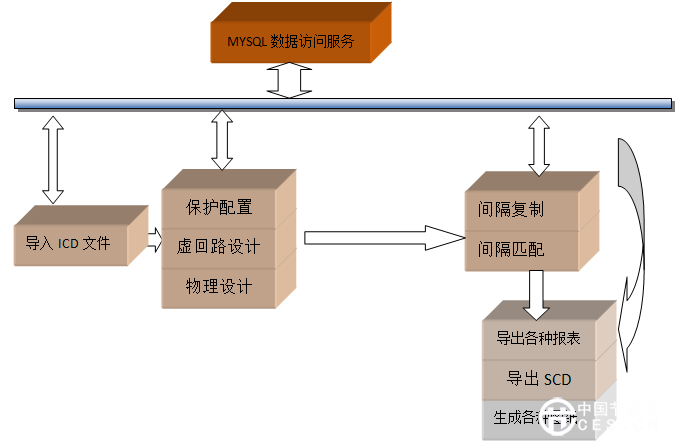

圖3：coMis智能變電站設計系統軟件架構示圖

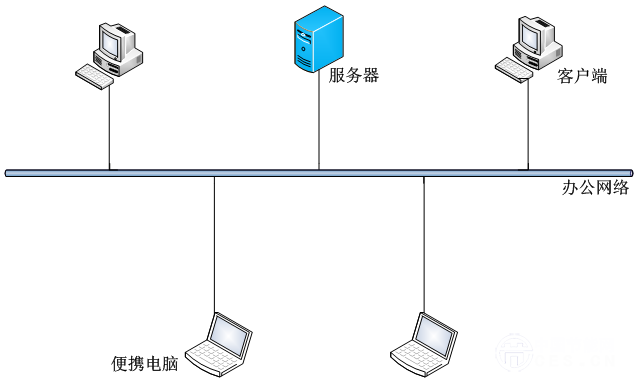

圖4：coMis智能變電站設計系統網絡版物理架構示圖

圖5：coMis智能變電站設計系統主界面示圖

為滿足廣盈電力設計院最為關注的提升虛回路設計效率需求，首先，軟件通過可視化的虛端子連接、快速的虛端子定位及切換解決，使虛端子連接更加直觀、高效。其次，系統提供典型間隔復制、間隔匹配、工程數據復用、ICD文件替換功能，進一步提升設計速度。其中，典型間隔復制、間隔匹配功能可以實現工程內數據復用及批量修改;工程數據復用功能可實現工程間數據復用;ICD文件替換功能可解決ICD文件版本更換引起的設計重復進行問題。此外，相對于廣盈電力設計院使用的單機版軟件程序，相關網絡版程序提供數據軟總線的多人協作運行方式，實現同一工程同一時間下的業務協同運作。為規范SCD標準化配置，系統可對ICD文件進行語法格式檢查、數據類型模板檢測、IED通用檢測、服務檢測、數據集檢測、報告控制塊檢測、實例化檢測，從源頭進行把控。

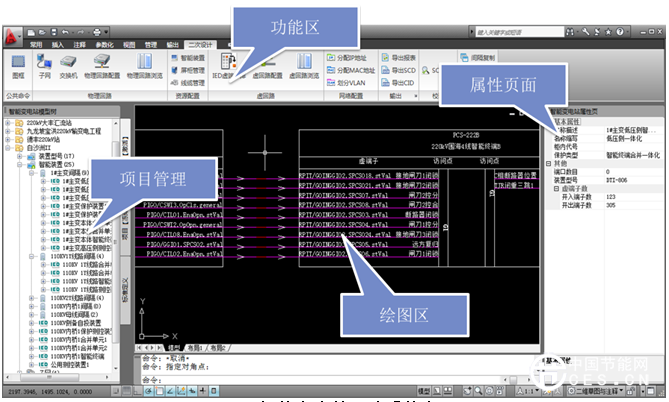

圖6：可視化的虛回路設計示圖

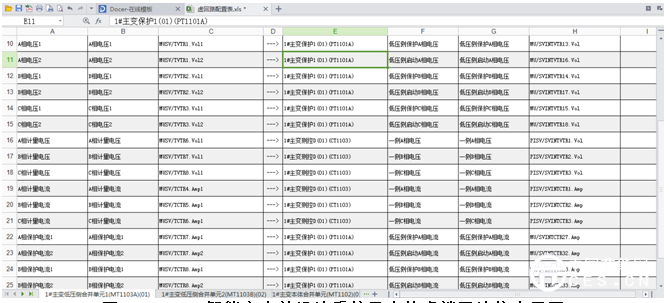

圖7：coMis智能變電站設計系統導出的虛端子連接表示圖

除以上功能外，系統還提供物理回路設計功能。通過必要的物理回路配置和光纖組纜等操作，程序可一鍵繪制圖紙和導出光纜清冊匯總表。

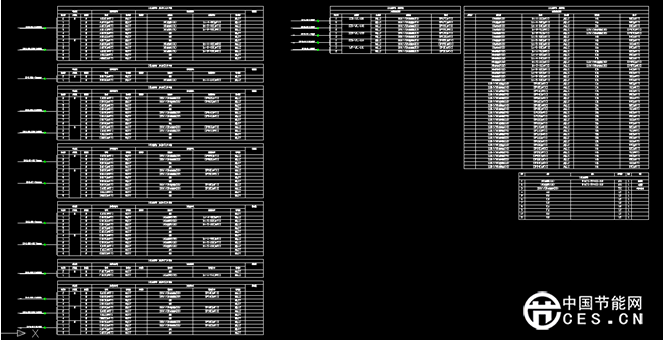

圖8：coMis設計系統繪制的光纜尾纖聯系圖示圖

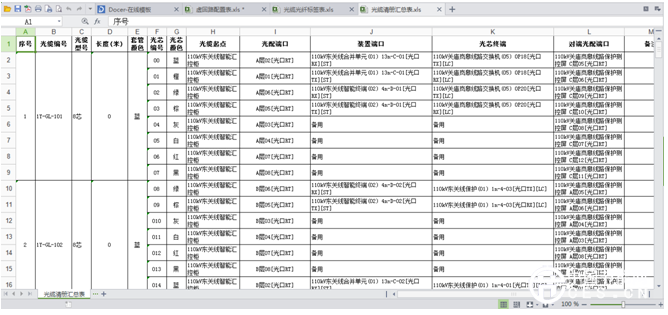

圖9：coMis智能變電站設計系統導出的光纜清冊匯總表示圖

四、實施效果：

對于110kV智能變電站，使用coMis智能變電站設計系統1天即可完成虛回路設計，220kV智能變電站僅需3-5天。在國家電網公司不斷強化智能變電站標準化設計，明確并強調設計院在智能變電站建設中職能的現今，coMis智能變電站設計系統為廣盈電力設計院承擔二次通信集成提供了強力的支撐。設計成品可直接用于智能變電站運行維護及改擴建工作，降低了成本，對智能電網的建設及安全運行，具有顯著的經濟效益和社會效益。

五、結語：

在國家電網公司明確要求，由設計單位承擔智能變電站SCD配置文件集成工作的形勢下，各設計單位必須盡快擁有并掌握智能變電站二次系統配置工具。容弗公司的“coMis智能變電站設計系統”，通過可視化的物理回路、虛回路設計使工作開展更加直觀，在生成常規的Excel表格、圖紙的同時，能夠完成SCD文件的配置集成，為設計人員帶來高效的技術產出和流暢的辦公體驗。coMis智能變電站設計系統的使用，在利于變電站二次系統集成工作的規范化和標準化的同時，也利于安裝調式工作的協調，為今后智能變電站工程的擴建、改造、設備更新提供堅強助力。
